El disyuntor en vacío de tres posiciones combina tres funciones en un solo gabinete

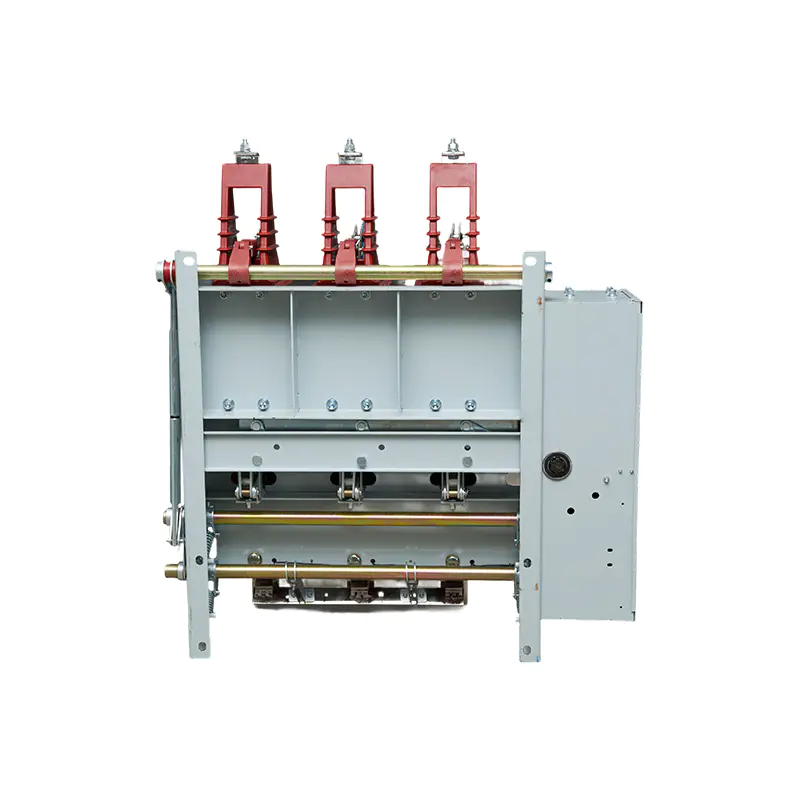

A Disyuntor de vacío de tres posiciones reúne el trabajo de varios dispositivos en un solo gabinete, y las cifras de la unidad VZD de 12 kV muestran lo que eso significa para el espacio, el funcionamiento y las clasificaciones. La unidad integra funciones de aislamiento, conexión a tierra e interrupción, y utiliza extinción de arco al vacío para el paso de interrupción. El fabricante enumera subestaciones, aplicaciones industriales y mineras y redes inteligentes como usos previstos.

Las tres funciones

Interrumpir es el trabajo del interruptor en vacío. Cuando los contactos se separan bajo carga, el arco se extingue dentro de una cámara sellada y la construcción sellada también mantiene el polvo alejado del espacio de contacto. El aislamiento y la puesta a tierra se realizan mediante el seccionador y el seccionador de tierra. La unidad VZD ​​integra un seccionador, un disyuntor, un seccionador de tierra y un sensor de corriente en un solo conjunto, mientras que muchos diseños convencionales los tratan como dispositivos separados. Por lo tanto, un disyuntor de vacío de tres posiciones cambia la forma en que se construye un gabinete y cómo se le da mantenimiento.

El término "tres posiciones" generalmente describe la función de aislamiento que tiene tres estados: conectado, aislado y puesto a tierra. En un disyuntor en vacío de tres posiciones, conectar a tierra el circuito después de haberlo aislado es el paso habitual antes de comenzar a trabajar en los cables o el equipo.

Operación y enclavamiento

La unidad admite operación eléctrica y manual y cuenta con protección de enclavamiento mecánico. Este disyuntor en vacío de tres posiciones se adapta tanto a instalaciones fijas como extraíbles. Existe un enclavamiento para bloquear operaciones que no deberían tener lugar en el mismo estado del equipo, por lo que el enclavamiento es importante siempre que un seccionador, un disyuntor y un seccionador de tierra compartan un conjunto, como ocurre en un disyuntor en vacío de tres posiciones.

Un mecanismo de resorte magnético permanente opcional está disponible cuando una larga vida mecánica es una prioridad. La estructura integrada también permite manejar los requisitos de cierre dentro de una sola unidad, lo que reduce el riesgo de fallas de bloqueo causadas por problemas de ensamblaje cuando se ensambla el tablero completo.

Huella de un gabinete compacto

El armario estándar mide 480 mm de ancho, 1000 mm de profundidad y 1800 mm de alto. Esas dimensiones dan una superficie de 0,48 metros cuadrados por gabinete, y diez gabinetes uno al lado del otro ocupan 4,8 metros de ancho antes de contar los paneles finales y los gabinetes de extensión de barras colectoras. Esa aritmética es el punto de partida cuando se instala una línea de disyuntores de vacío de 12 kV en una sala de subestación, donde la superficie del suelo urbano conlleva un coste real.

El tamaño compacto proviene del aislamiento de aire que cumple con los requisitos de espacio libre eléctrico y descarga parcial de las especificaciones técnicas de la industria energética. Las configuraciones de barras colectoras flexibles y las opciones de expansión permiten que el gabinete se conecte con otros tipos de gabinetes, por lo que un panel de disyuntor de vacío de tres posiciones puede ubicarse en una alineación mixta.

El gabinete está hecho de chapa de acero recubierta de aluminio y zinc de 2,0 mm, doblada y ensamblada para brindar resistencia, bajo peso y resistencia a la corrosión. Cuatro compartimentos independientes albergan los equipos de baja tensión, las barras, el interruptor y los cables.

Calificaciones y selección de modelos.

El disyuntor en vacío VZD de 12 kV está clasificado para 12 kV, con una tensión soportada a frecuencia industrial de un minuto de 42 kV y una tensión soportada de impulso tipo rayo de 75/85 kV. La frecuencia nominal es de 50/60 Hz y la corriente nominal del alimentador es de 630 a 1250 A, con la línea entrante listada en el mismo rango. Los circuitos auxiliares están clasificados para una tensión soportada de frecuencia industrial de 2000 V. La corriente nominal de corte de cortocircuito y la corriente nominal de resistencia de corta duración se enumeran como 25 kA o 31,5 kA, y la unidad está clasificada para 30 operaciones de corte de cortocircuito. Las dos tensiones soportadas describen el aislamiento: el valor de la frecuencia industrial cubre la frecuencia normal de suministro durante un minuto, y el valor del impulso del rayo cubre una sobretensión rápida como la que produce un rayo.

El disyuntor en vacío de tres posiciones se ofrece en dos modelos listados: VZD-12KV/630-25KA y VZD-12KV/1250-31.5KA. Emparejan 630 A con 25 kA y 1250 A con 31,5 kA. Dos números deciden la elección. La corriente nominal debe cubrir la carga del alimentador y la corriente de corte debe ser al menos la corriente de cortocircuito prevista en el punto de instalación. Un disyuntor de vacío de 12 kV elegido según esos dos números coincidirá tanto con la carga como con la red.

Chengxi Electric ofrece esto Disyuntor de vacío de tres posiciones Sobre una base OEM/ODM y mayorista. El tamaño, las clasificaciones enumeradas y los dos modelos anteriores brindan a los compradores las cifras necesarias para comparar un disyuntor en vacío de tres posiciones con otros interruptores.
