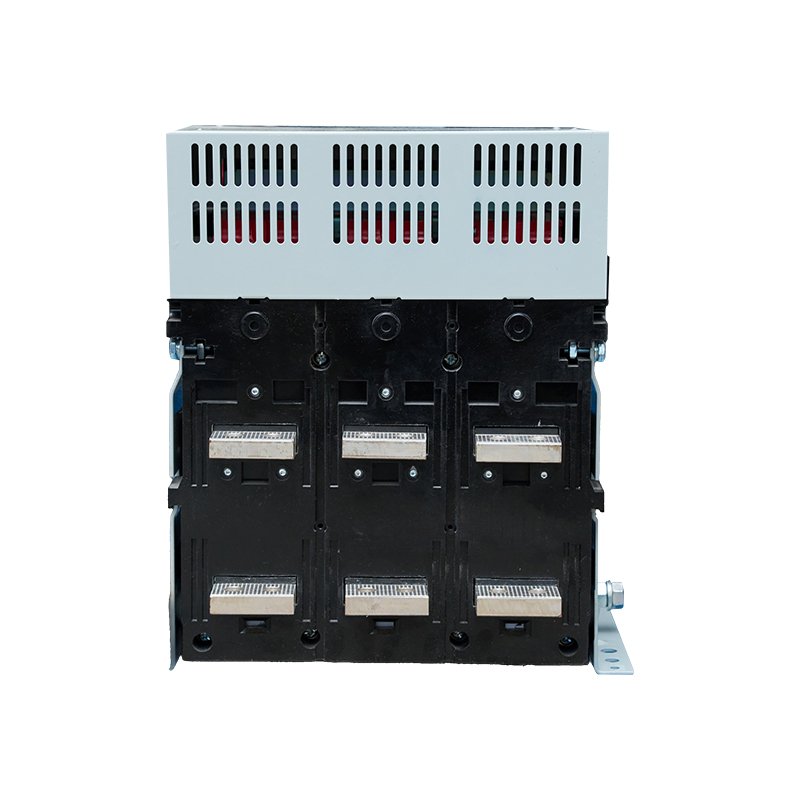

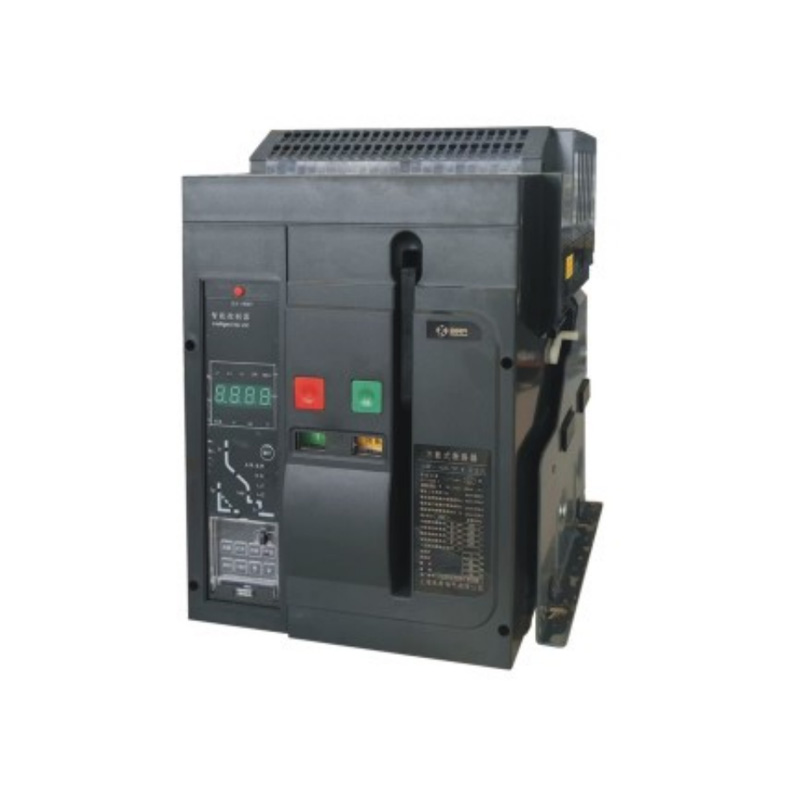

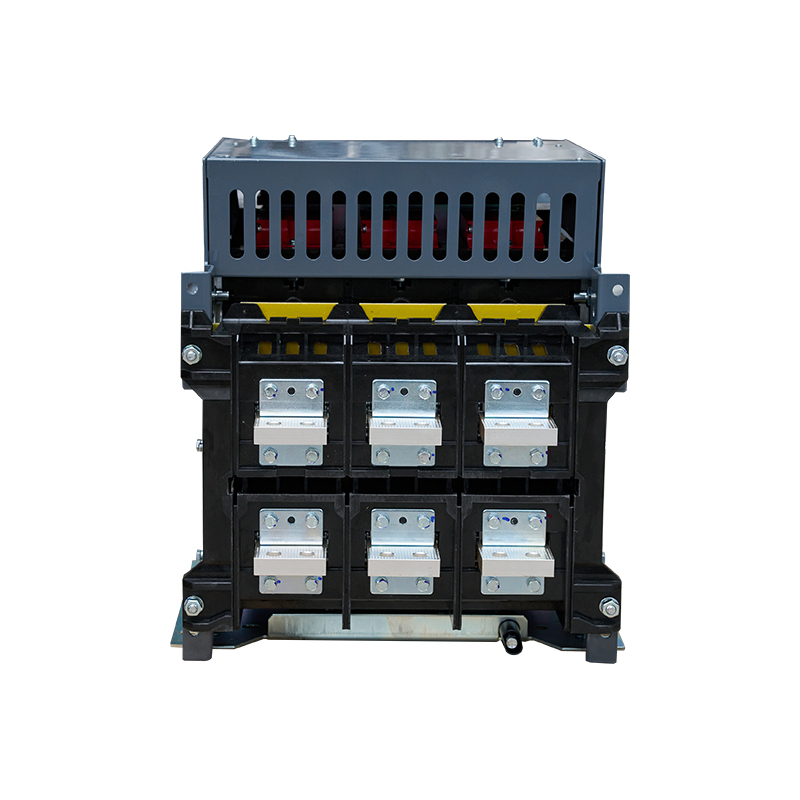

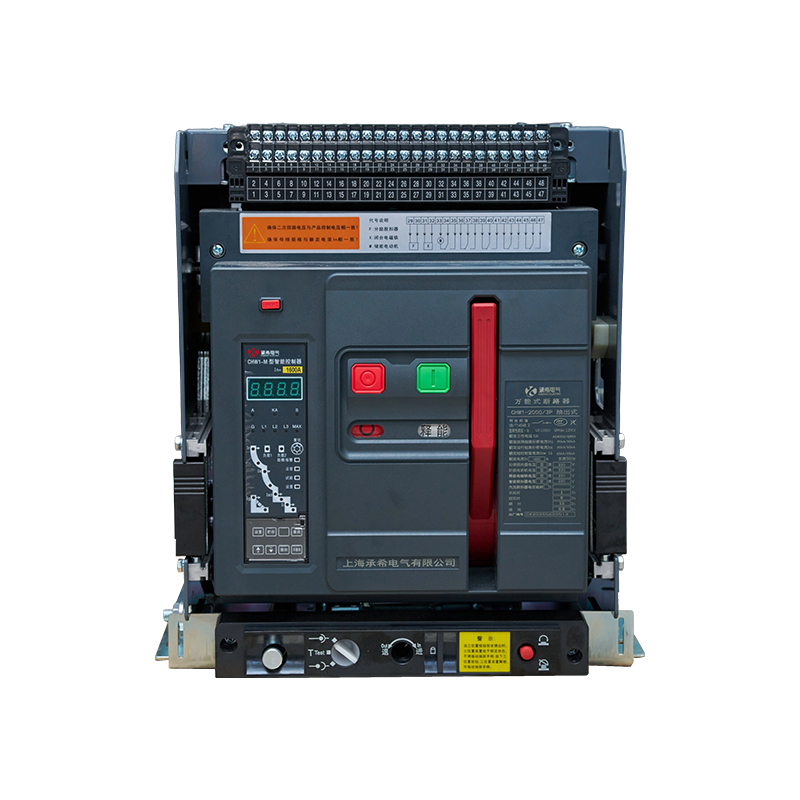

Serie CHW1/DW45–DW450 Disyuntores universales inteligentes (2000~6300 A / 1600 A)

La serie CHW1 (modelos CHW1-2000~6300 [DW45] y CHW1-1600 [DW450]) de disyuntores universales inteligentes está disponible en versiones de tipo cajón y tipo fijo. Están diseñados para redes de distribución en CA de 50/60 Hz, con tensiones de servicio de 400 a 690 V y corrientes nominales de 400 a 6300 A. Proporcionan funciones de distribución, protección contra sobrecarga, subtensión, cortocircuito, fallas a tierra y otras condiciones anómalas.

Aplicación y ámbito de uso

Los disyuntores de la serie CHW1 incorporan controladores inteligentes que ofrecen protección selectiva precisa y multifuncional, garantizando seguridad y continuidad del suministro. Son especialmente adecuados para redes que requieren alta fiabilidad operativa y la reducción de cortes no deseados.

Los controladores inteligentes 2H y 3H integran interfaz de comunicación para conexión a bus de campo, lo que permite teledetección, ajuste remoto, control remoto y comunicación remota, cumpliendo con los requisitos de automatización.

Con transformador de corriente de fuga y controlador inteligente correspondiente, ofrecen protección contra fugas.

Los modelos de hasta 1000 A también se pueden emplear en redes de 400 V/50 Hz para la protección de motores (sobrecarga, cortocircuito, subtensión y falla a tierra), e incluso para arranques poco frecuentes.

Los disyuntores incluyen función de aislamiento, identificada con el símbolo “/*”.

Normas aplicables

IEC 60947-1 / GB/T 14048.1 – Aparatos de conmutación y control de baja tensión – Principios generales

IEC 60947-2 / GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-4-1 / GB/T 14048.4 – Contactores electromecánicos y arrancadores de motores

GB/T 2421.1 – Directrices para pruebas ambientales de productos eléctricos y electrónicos

GB/T 14597 – Condiciones climáticas y ambientales a diferentes altitudes

Requisitos de instalación y entorno

Temperatura ambiente: -5 °C a +40 °C (promedio de 24 h ≤ 35 °C). Para temperaturas superiores, aplicar factores de reducción según manual.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Condensación posible en ambientes húmedos.

Altitud: ≤ 2000 m; para mayor altitud, consultar factores de reducción.

Inclinación de montaje: ≤ 5°.

Grado de contaminación: 3.

Entorno electromagnético: B.

Protección: cuerpo IP20; instalado en aparamenta con marco de puerta, hasta IP40.

Ambiente recomendado: seco, libre de polvo conductor, gases corrosivos o explosivos.

Características destacadas

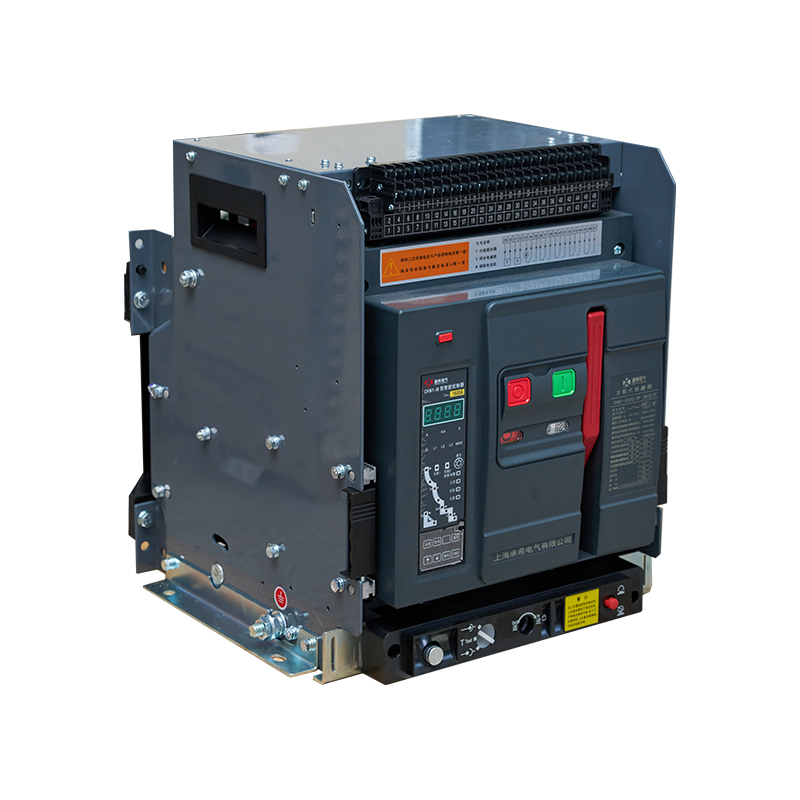

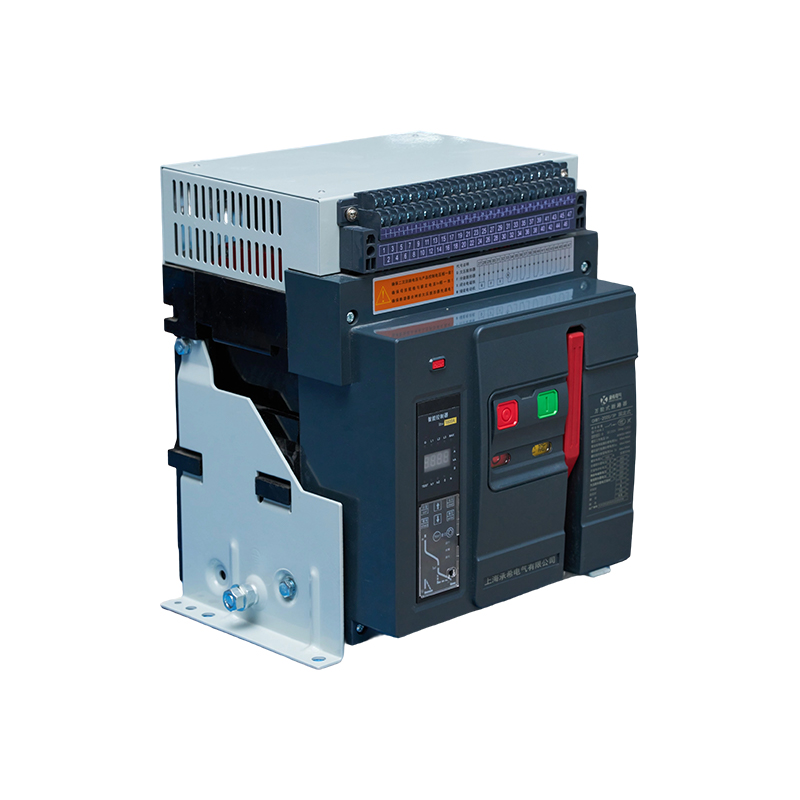

Diseño disponible en tipo fijo y extraíble (cajón).

Controladores inteligentes con funciones de protección selectiva y comunicación.

Vida útil mecánica y eléctrica prolongada.

Cumplimiento con normas IEC/GB internacionales.

Nivel de protección IP20/IP40 según configuración de montaje.
