Disyuntor de vacío de alto voltaje (HV VCB)

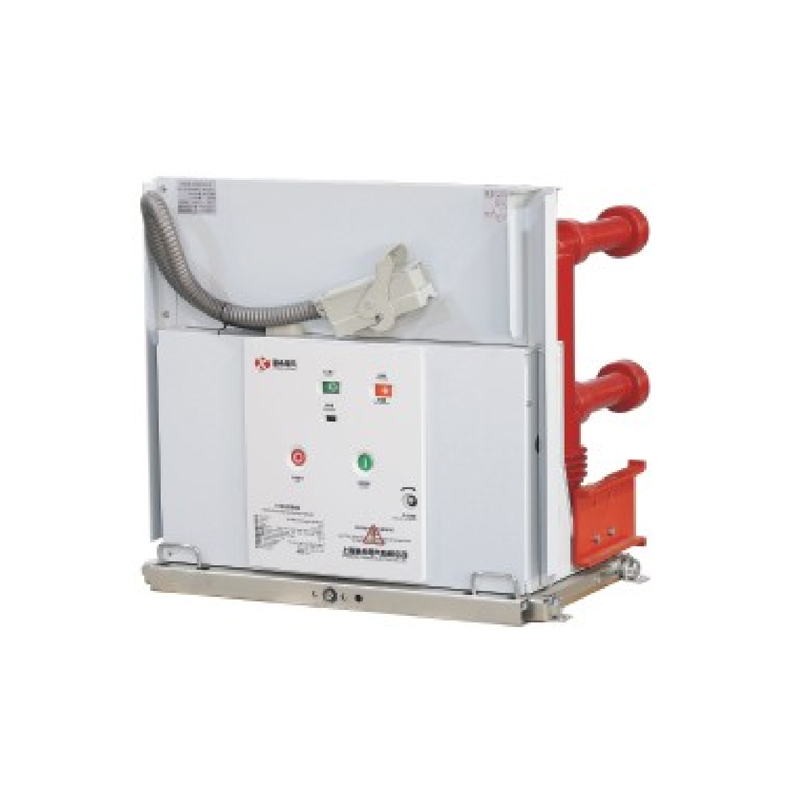

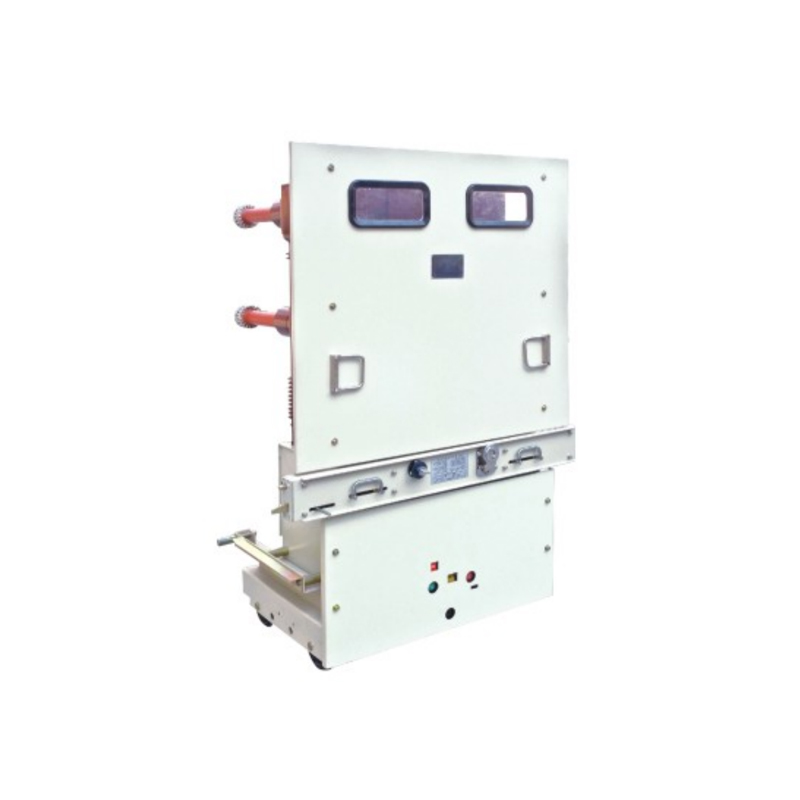

El disyuntor de vacío de alto voltaje montado en un carro interior de la serie VXC1-12 es un cuadro de distribución interior trifásico con clasificación de CA de 50 Hz y 12 kV. Es adecuado para control y protección en empresas industriales y mineras, centrales eléctricas, subestaciones e instalaciones eléctricas, y es ideal para operación frecuente. El mecanismo operativo está integrado con el cuerpo del disyuntor, lo que permite su uso como Unidad de instalación fija o como Unidad de carro con un mecanismo de propulsión dedicado. El circuito principal utiliza una columna sellada integralmente, lo que da como resultado un disyuntor compacto, altamente confiable y sin mantenimiento. Es compatible con cuadros de distribución montados en el carro central, como el KYN28A-12 (GZS), y también se puede utilizar con cuadros de distribución fijos de la serie XGN en configuración fija.

Entorno operativo normal
Temperatura ambiente: no superior a 40°C, no inferior a -10°C (se permite almacenamiento y transporte a -30°C).
Altitud: no superior a 1000m. (Si se requiere una mayor altitud, el nivel de aislamiento nominal aumentará en consecuencia)
Humedad relativa: Promedio diario no superior al 95%, presión de vapor saturado: Promedio diario no superior a 2,2 × 10-11 MPa, promedio mensual no superior a 1,8 × 10-11 MPa.
Intensidad sísmica: No superior a magnitud 8.
Un lugar libre de incendios, explosiones, contaminación grave, corrosión química o vibraciones graves.

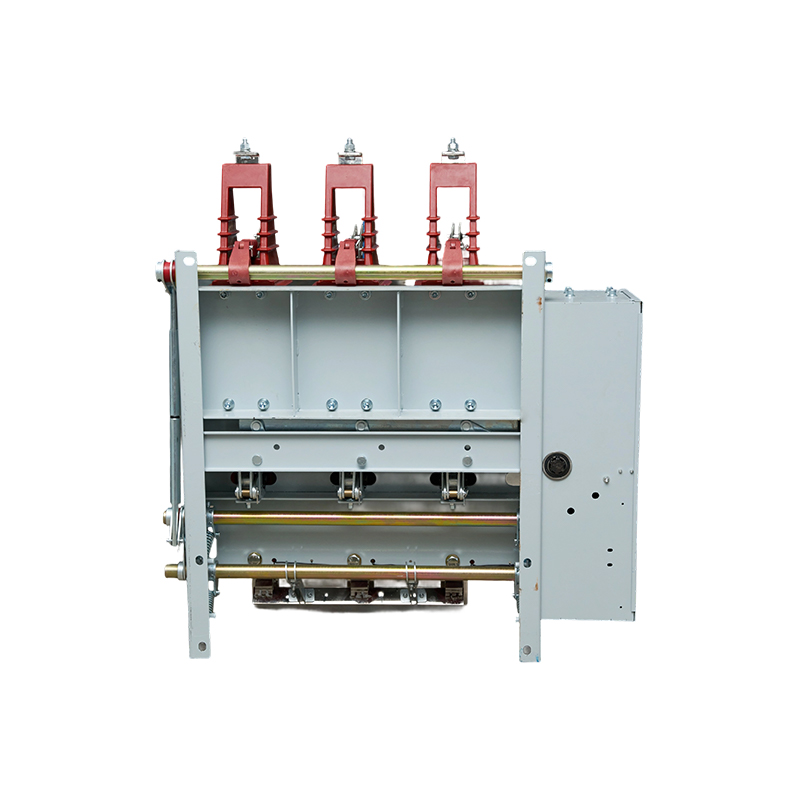

La combinación de interruptor de carga de vacío sellado y montado en el centro VZF-12 (en adelante, el interruptor de vacío) es un equipo de distribución de vacío de nueva generación desarrollado con un concepto de diseño innovador y de acuerdo con las demandas del mercado. Se utiliza ampliamente en celdas de distribución blindadas con aislamiento en aire para interiores, cumpliendo con las normas GB3804-2004 y GB16926-1997.

Bajo condiciones normales de servicio, dentro de los parámetros técnicos del interruptor de vacío, la combinación VZF-12 garantiza un funcionamiento seguro y confiable en redes eléctricas del nivel de tensión correspondiente.

Entorno operativo normal

Temperatura ambiente: de -25 °C a +40 °C.

Humedad relativa: promedio diario ≤95%; promedio mensual ≤90%.

Presión de vapor saturado promedio diaria: ≤2,2 × 10⁻³ MPa.

Presión de vapor saturado promedio mensual: ≤1,8 × 10⁻³ MPa.

Altitud: no superior a 1500 m.

Intensidad sísmica: no mayor de grado 8.

Ubicación libre de goteo de agua, riesgo de incendio o explosión, gases corrosivos y vibraciones severas.

Si el entorno operativo excede los requisitos anteriores, el usuario deberá consultar con el fabricante para determinar las condiciones de aplicación adecuadas.

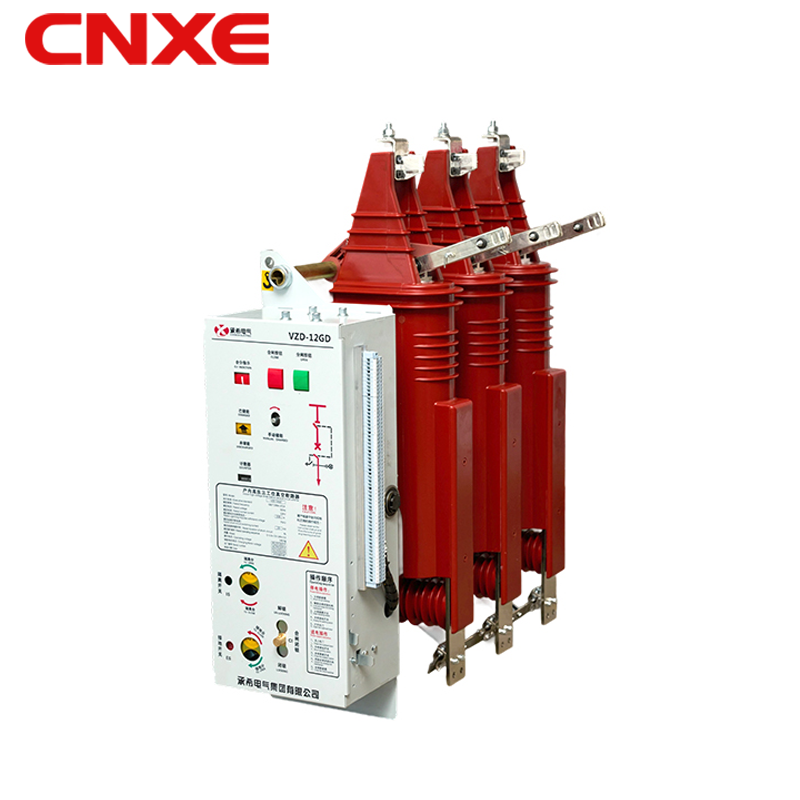

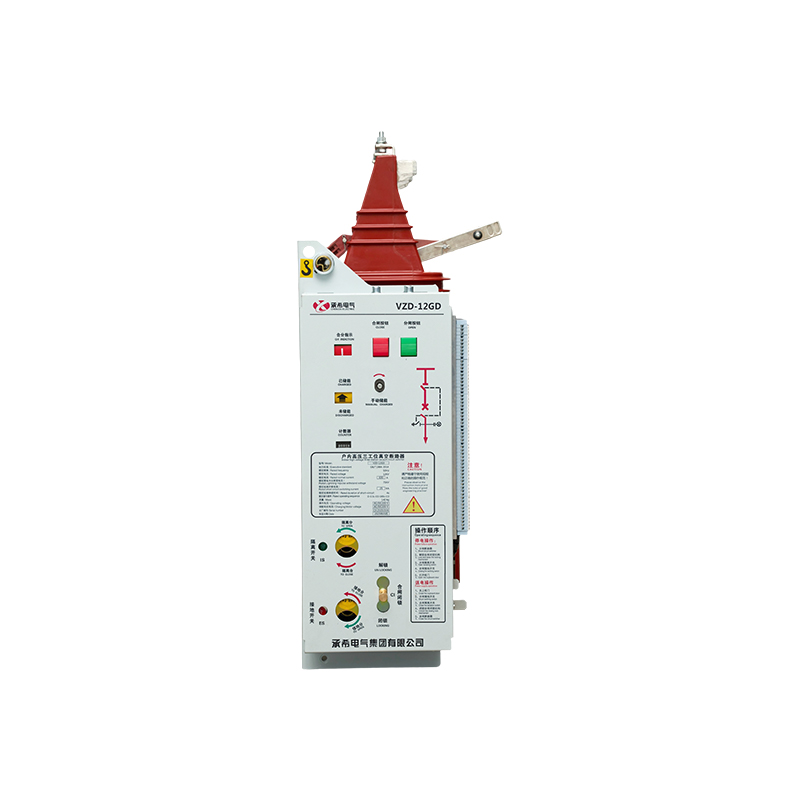

El disyuntor de vacío de tres posiciones VZD de 12 kV integra funciones de aislamiento, conexión a tierra e interrupción. Utiliza tecnología de extinción de arco en vacío, con diseño compacto y operación sencilla. Admite control eléctrico y manual, incorpora enclavamientos mecánicos de seguridad y es adecuado tanto para instalación fija como extraíble. Su elevada capacidad de corte, larga vida útil y diseño libre de mantenimiento lo hacen ideal para subestaciones, aplicaciones industriales y mineras, así como para redes inteligentes, mejorando la confiabilidad de la distribución eléctrica.

Características técnicas del producto
1. Compacto/flexible:
El método de aislamiento a base de aire cumple con los estándares de autorización eléctrica y descarga parcial de las especificaciones técnicas de la industria energética.
Las dimensiones compactas del gabinete (dimensiones estándar del gabinete: 480*1000*1800 mm (ancho x profundidad x alto)) hacen que el sistema completo de distribución de energía sea extremadamente compacto, ahorrando espacio en costosos terrenos de construcción urbana.
Las configuraciones flexibles de barras colectoras y las opciones de expansión facilitan la integración con otros tipos de gabinetes.
2. Integrado/encapsulado:
El diseño combinado del disyuntor integrado integra un seccionador, un disyuntor, un interruptor de puesta a tierra y un sensor activo. El diseño modular proporciona un enclavamiento simple y confiable y un fácil mantenimiento.
3. Visualización/Alta Eficiencia:
El diseño de ruptura del seccionador visual, la entrega rápida y el diseño modular general hacen que el ensamblaje del sistema eléctrico completo sea rápido y sencillo.
La estructura integrada permite implementar todo tipo de requisitos de cierre dentro de una sola Unidad, reduciendo el riesgo de fallas de bloqueo causadas por problemas en el proceso de ensamblaje en todo el sistema eléctrico. 4. Estabilidad/Durabilidad:
El mecanismo opcional de imán permanente con resorte proporciona una larga vida mecánica. El interruptor de vacío sellado proporciona un alto rendimiento de aislamiento y a prueba de polvo.

Parámetros técnicos del producto
Tensión nominal: 12kV
Tensión soportada de frecuencia de potencia de 1 minuto: 42 kV
Tensión soportada por impulso de rayo: 75/85kV
Corriente nominal: 630-1250A (alimentador)
Frecuencia nominal: 50/60Hz
Corriente nominal de corte de cortocircuito: 25 kA/31,5 kA
Corriente de resistencia nominal de corta duración: 25 kA/31,5 kA
Corriente de resistencia máxima nominal: 50 kA/63 kA
Ciclos nominales de ruptura de corriente de cortocircuito: 30
Vida mecánica: 10.000 ciclos (disyuntor)
Tensión soportada de frecuencia de potencia para circuitos auxiliares: 2000V
630-1250A (línea entrante)
3.000 ciclos (desconector/interruptor de puesta a tierra)
100.000 ciclos (disyuntor)

Estructura de cuadro fijo aplicable:
El gabinete está construido con láminas de acero recubiertas de aluminio y zinc de 2,0 mm dobladas y ensambladas para lograr alta resistencia, peso liviano y excelente resistencia a la corrosión. Se divide en compartimentos independientes de bajo voltaje, compartimentos de barras colectoras, compartimentos de interruptores y compartimentos de cables.

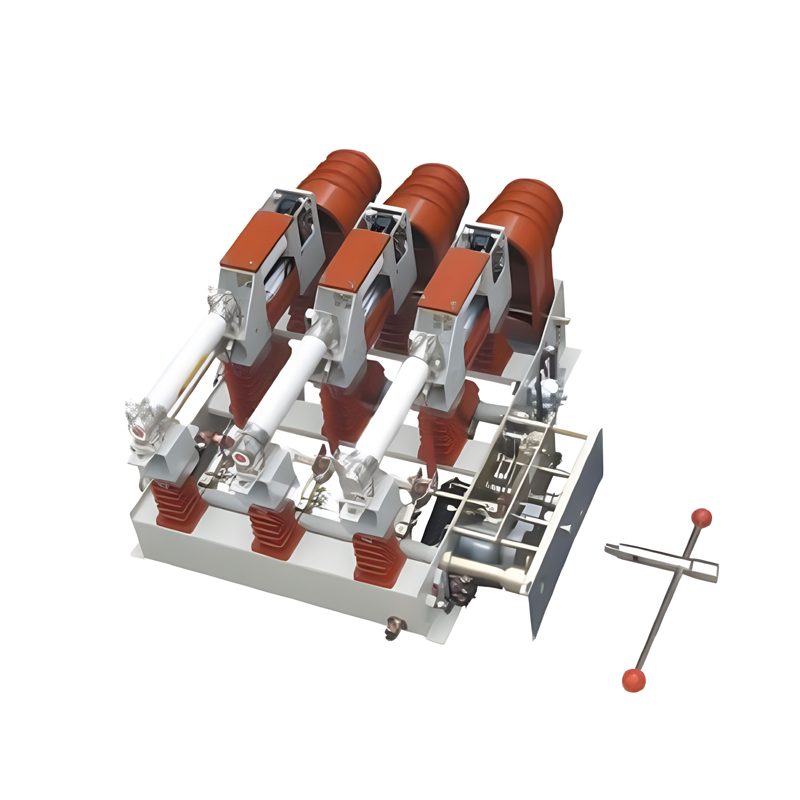

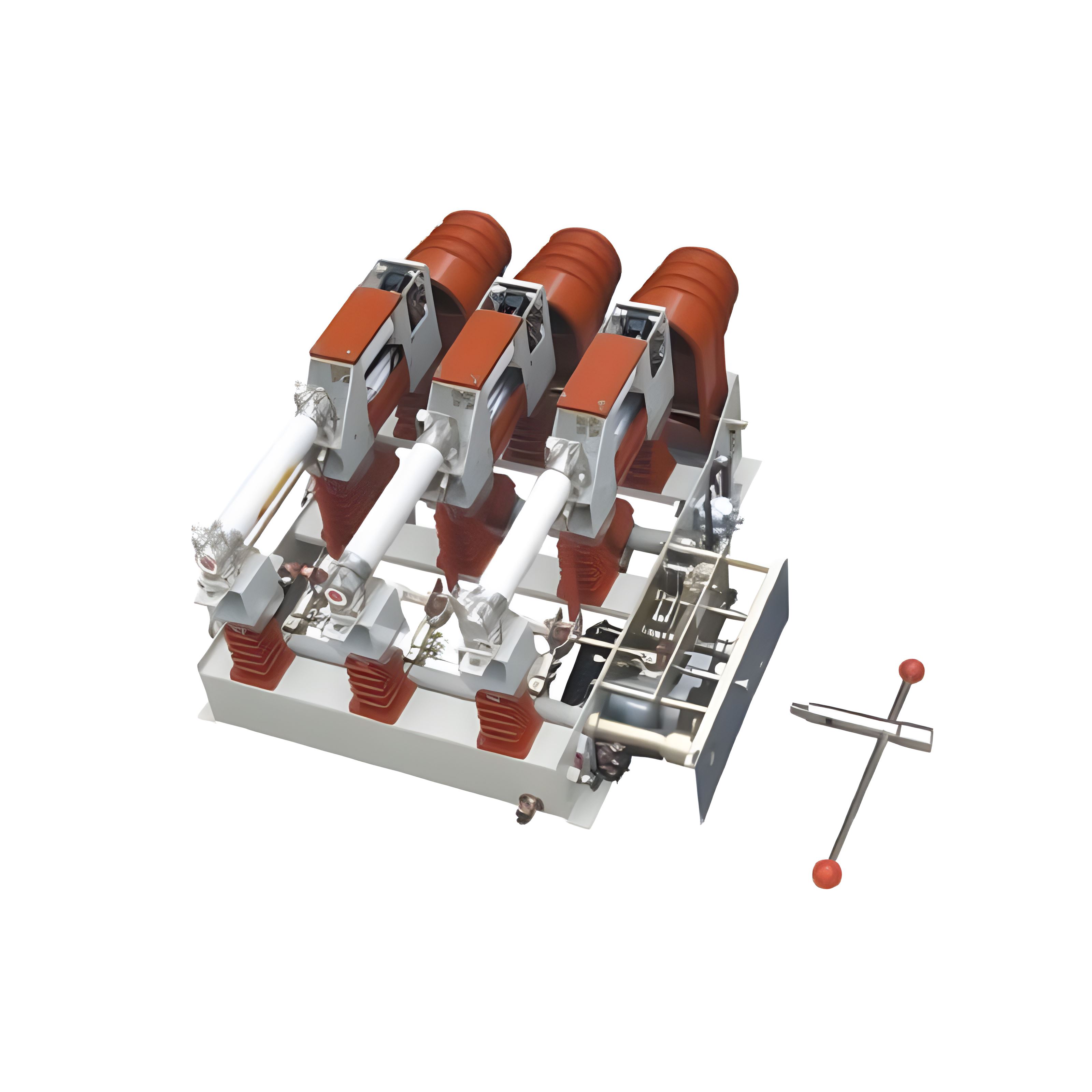

La combinación de interruptor de carga de alto voltaje interior y fusible FN7-12 es un interruptor de carga de alto voltaje interior generador de gas adecuado para sistemas de alimentación de CA trifásicos con una frecuencia de 50 Hz y un voltaje nominal de 12 kV. Se utiliza para interrumpir la corriente de carga y cerrar corrientes de cortocircuito.

Condiciones normales de funcionamiento:
Temperatura ambiente del aire: Límite superior: 40°C; Límite inferior: -10°C en áreas generales, -25°C en regiones frías;
Altitud: 1000 m o menos sobre el nivel del mar.
Humedad relativa: Promedio diario no superior al 95%, promedio mensual no superior al 90%;
El aire ambiente debe estar libre de contaminación significativa por gases corrosivos o combustibles, vapor de agua u otros contaminantes; Instalación en lugares libres de vibraciones fuertes o frecuentes.

El disyuntor de vacío de alto voltaje para exteriores ZW32 de 12 kV, con operación manual y eléctrica, es un dispositivo de conmutación robusto y confiable diseñado para redes de distribución de 10 kV. Integra modos de operación locales y remotos, ofreciendo gran flexibilidad de uso. Presenta un diseño trifásico con palancas de operación codificadas por colores, lo que garantiza una identificación segura e intuitiva y facilita el mantenimiento.

La tecnología de interrupción en vacío asegura un excelente rendimiento de extinción de arco, alta capacidad de corte y un mantenimiento reducido. Los bujes aislantes están diseñados para resistir condiciones ambientales adversas como lluvia, humedad, polvo y radiación UV, garantizando un funcionamiento estable y duradero en exteriores.

Este disyuntor se aplica ampliamente en redes eléctricas urbanas y rurales, industrias, minas y subestaciones. Es especialmente adecuado para operaciones frecuentes, cumpliendo funciones clave en la protección del sistema, la conmutación de carga, el aislamiento de fallas y el restablecimiento automático. Su capacidad de integración con terminales inteligentes permite el monitoreo y control remoto, convirtiéndolo en una solución ideal para la infraestructura de redes inteligentes. La Unidad ZW32 de 12 kV incrementa tanto la seguridad operativa como la confiabilidad de la red, respaldando una distribución de energía eficiente y segura.

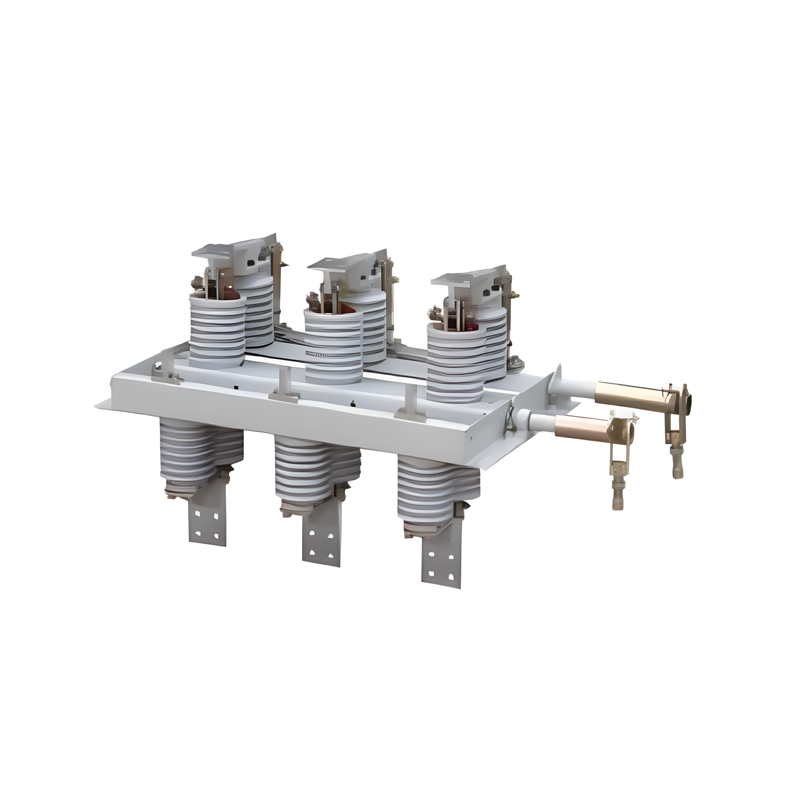

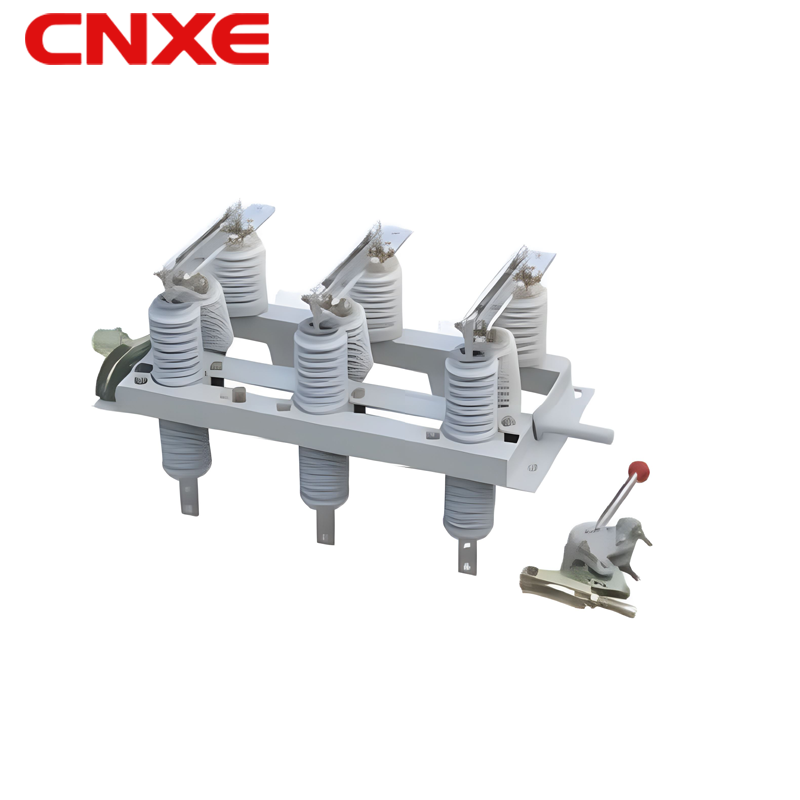

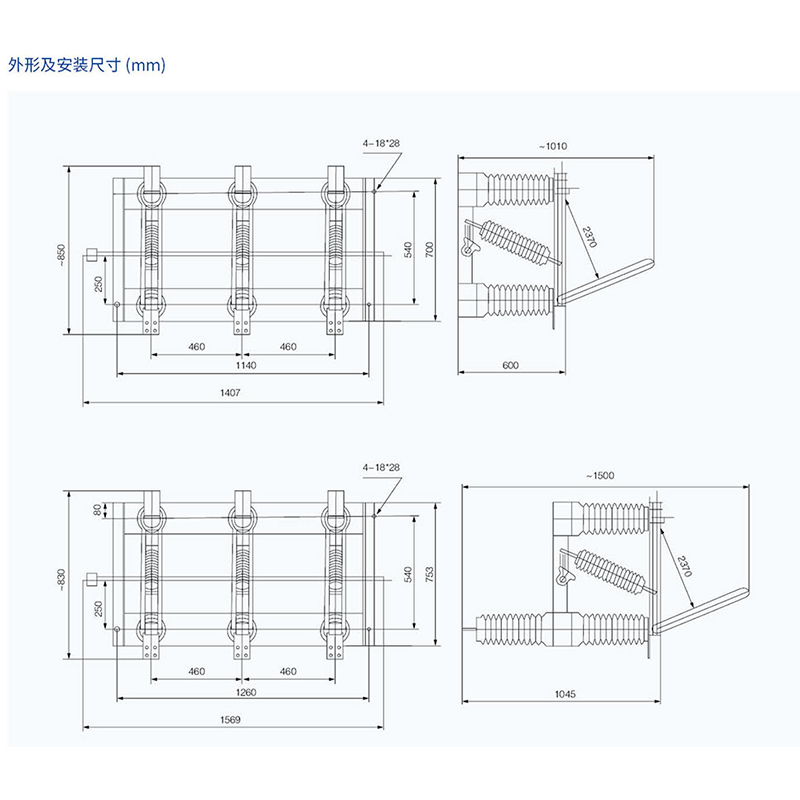

Los seccionadores de alto voltaje para exteriores de 12 kV, combinados con disyuntores de vacío, se utilizan ampliamente en sistemas de distribución de media tensión, proporcionando funciones esenciales de control, aislamiento y protección. Son especialmente adecuados para subestaciones, instalaciones industriales y mineras, así como para la modernización de redes rurales.

Ventajas del producto

Alto rendimiento de aislamiento: utiliza aisladores compuestos o cerámicos de alta tensión, diseñados para entornos exteriores hostiles.

Aislamiento seguro: incorpora un punto de seccionamiento visible que garantiza la seguridad en labores de mantenimiento.

Estructura modular: fácil de instalar e integrar con disyuntores de vacío, pararrayos y otros equipos.

Múltiples modos de operación: permite operación manual, motorizada y control remoto, satisfaciendo los requisitos de integración en redes inteligentes.

Bajo mantenimiento: la tecnología de extinción de arco en vacío asegura una larga vida mecánica y un desempeño confiable en maniobras frecuentes.

Aplicaciones típicas

Segmentación de líneas de distribución rural.

Aislamiento de líneas de usuarios industriales.

Interruptores de seccionamiento en sistemas urbanos de automatización de la distribución.

Protección en entradas y salidas de subestaciones compactas.

Nuestros seccionadores de alto voltaje para exteriores de 12 kV con disyuntores de vacío de la serie ZW32 combinan alta confiabilidad y aislamiento seguro, convirtiéndose en equipos esenciales para los sistemas modernos de distribución eléctrica, al contribuir a una operación eficiente, segura e inteligente de la red.

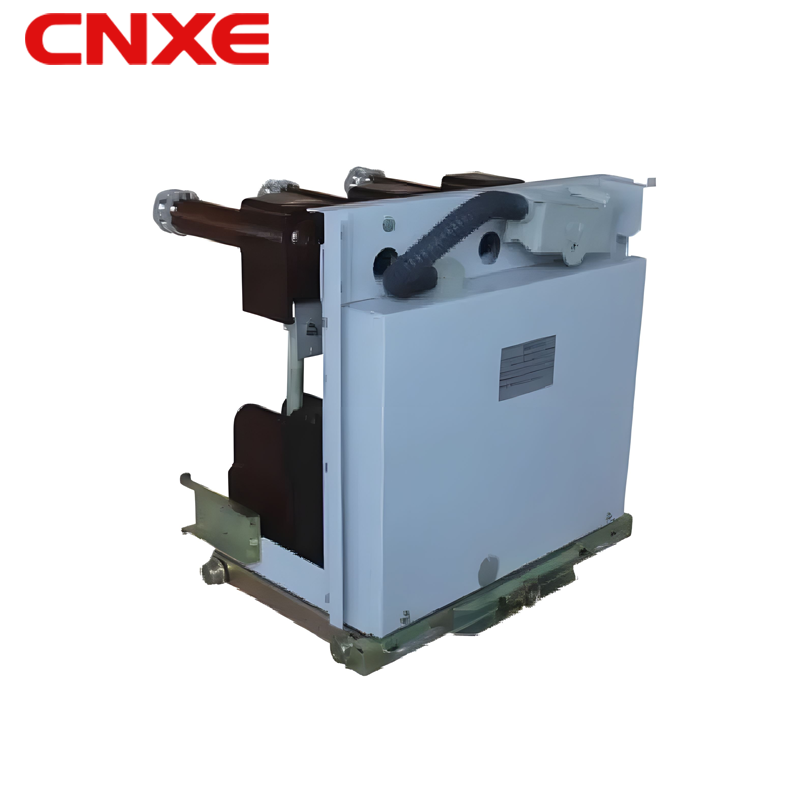

El carro de medida y aislamiento de alto voltaje PT/GL/JL de 12 kV es un módulo extraíble diseñado para sistemas de distribución eléctrica, utilizado principalmente para el seccionamiento y la medida en circuitos de media y alta tensión. Su diseño compacto facilita la instalación y el mantenimiento, mientras que su construcción con materiales de alta resistencia asegura seguridad y durabilidad en entornos exigentes. Sus componentes principales incluyen un interruptor-seccionador de aislamiento, transformadores de medida (PT/CT) y un mecanismo de carro extraíble.

El seccionador de aislamiento permite desconectar el circuito de forma segura para labores de mantenimiento; los transformadores de medida proporcionan lecturas precisas de corriente y tensión, lo que posibilita la supervisión fiable del estado operativo del sistema. El mecanismo del carro permite extraer e insertar fácilmente el dispositivo en el cuadro de distribución, aumentando la flexibilidad operativa y de mantenimiento.

El diseño cumple con las normas de seguridad aplicables y resulta idóneo para diversos sistemas eléctricos industriales y comerciales. Gracias a su fiabilidad y eficiencia, este carro constituye un componente esencial para garantizar la operación segura y eficiente de los sistemas modernos de distribución eléctrica.
