MCCB 630A 3P con protector de sobretensión y subtensión CE-Chengxi Electric Group Co., Ltd.

MCCB 630A 3P con protector de sobretensión y subtensión CE

Características del producto

Adecuado para entornos comunes de voltaje de distribución de energía de CA y se puede aplicar de manera flexible a circuitos trifásicos con diferentes requisitos de voltaje. La capacidad del disyuntor para soportar voltajes de impulso, como rayos, garantiza la seguridad del equipo bajo interferencias transitorias de alto voltaje. En caso de una falla de cortocircuito, puede interrumpir de manera segura la corriente máxima de cortocircuito, desconectando efectivamente el circuito defectuoso y protegiendo el equipo del sistema. Adopta una estructura de caja moldeada, que posee buen rendimiento de aislamiento y resistencia mecánica. Fácil de operar, el indicador "ON" muestra claramente el estado del circuito cerrado. Puede manejar eficazmente fallas de sobrecarga y cortocircuito en líneas de distribución de energía, desconectando rápidamente el circuito y protegiendo los equipos eléctricos aguas abajo. Ampliamente utilizado en sistemas de distribución de energía de bajo voltaje en plantas industriales, edificios comerciales y otros lugares, brindando protección confiable para la seguridad eléctrica y el funcionamiento estable del sistema.

Obtenga una cotización

Tensión nominal (Ui)	800V
Voltaje de funcionamiento (Ue)	CA400/690V
Tensión nominal de resistencia al impulso (Uimp)	8kV
Corriente nominal (pulg.)	125A
Capacidad de ruptura de cortocircuito	Capacidad máxima de corte en cortocircuito (Icu) 25 kA
Entorno y frecuencia	Temperatura ambiente aplicable de hasta 40 ℃, frecuencia nominal de 50 Hz, adecuada para las condiciones ambientales y de frecuencia eléctrica de los sistemas de distribución de energía civiles e industriales convencionales.
Cumplimiento de estándares	Cumple con el estándar GB/T 14048.2. Los indicadores de seguridad y rendimiento del producto cumplen con los estándares nacionales pertinentes, lo que garantiza una calidad confiable.

Datos técnicos

Tipo	CHM9-160L	CHM9-250L
Marco (A)	160	250
Número de polos	3,4	3,4
Corriente nominal (A)	63, 80, 100, 125, 140, 160	100, 125, 140, 160, 180, 200, 225, 250
Tensión nominal Ue (V)	CA 400 V.	CA 400 V.
Tensión nominal de aislamiento Ui (V)	CA800V	CA800V
Capacidad de corte en cortocircuito Icu/Ics (kA)（CA 400 V.）	25/18	25/18
Vida útil de funcionamiento (ciclo)(ON)	1000	1000
Vida útil de funcionamiento (ciclo)（OFF）	7000	7000
Operación impulsada por motor	●	●
Mango giratorio externo	●	●
Dispositivo de disparo automático	termomagnético	termomagnético

Tipo	CHM9-400L	CHM9-630L	CHM9-800L
Marco (A)	400	630	800
Número de polos	3,4	3,4	3,4
Corriente nominal (A)	250, 315, 350, 400	500, 630	500, 630, 700, 800
Tensión nominal Ue (V)	CA 400 V.	CA 400 V.	CA 400 V.
Tensión nominal de aislamiento Ui (V)	CA800V	CA800V	CA800V
Capacidad de corte en cortocircuito Icu/Ics (kA)（CA 400 V.）	35/25	50/35	50/35
Vida útil de funcionamiento (ciclo)(ON)	1000	1000	500
Vida útil de funcionamiento (ciclo)（OFF）	4000	4000	2500
Operación impulsada por motor	●	●	●
Mango giratorio externo	●	●	●
Dispositivo de disparo automático	termomagnético	termomagnético	termomagnético

●Significa accesorio como opción

Característica característica

1.Propiedad de acción de interrupción de tiempo inverso de la liberación de sobrecorriente del disyuntor (para distribución de energía) en el estado en que todos los polos están electrificados simultáneamente bajo una temperatura actual de 40 ℃.

Corriente de prueba	Hora actual	hora convencional		Estado inicial
		En≤63	63
Corriente convencional sin disparo	1.05	≥1h	≥2h	Estado frío

Corriente de disparo convencional	1.3	<1h	<2h	Estado caliente

2. Cuando la temperatura ambiente es de 40 ℃ para el disyuntor de protección del motor eléctrico, el encendido para cada polo, la característica de límite de tiempo inverso sin compensación de temperatura se encuentra en la siguiente hoja.

Corriente de prueba	Hora actual	hora convencional	Estado inicial
		En≤800
Corriente convencional sin disparo	1	≥2h	Estado frío

Corriente de disparo convencional	1.2	<2h	Estado caliente

3.Propiedad de acción del disparador de cortocircuito del disyuntor.

◆ Disparo instantáneo (para distribución de energía) I=10In

◆ Disparo instantáneo (para protección del motor) I=12In

◆ Precisión de configuración actual ±20%

Conexión frontal y general

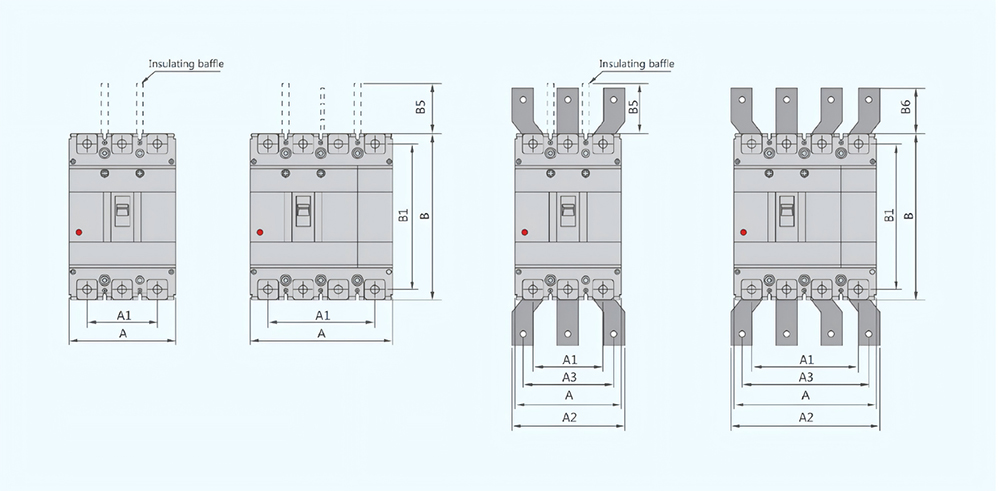

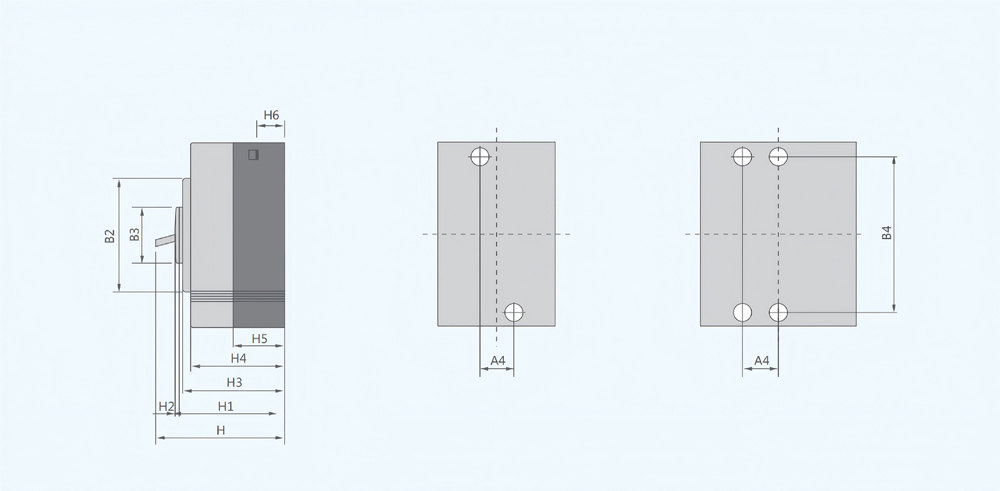

Esquema de dimensiones generales y de instalación

Disyuntor de caja moldeada	Dimensiones generales																					Dimensiones de instalación		Perno
	un		un1		un2		un3		B	B1	B2	B3	B5	B6	h	h1	h2	h3	h4	h5	h6	un4	B4
	3P	4P	3P	4P	3P	4P	3P	3P
CHM9-125L	90	120	60	90	-	-	-		155	134	103	50	50	-	94	72	4	68	61	41	24	30	132	M8
CHM9-250L	105	140	70	105	-	-	-		165	144	103	50	100	-	96	72	4	68	61	46	24	35	126	M8
CHM9-400L	140	185	88	132	140	196	112	168	257	230	179	90	110	43	155	107	5	105	97	64	36	44	194	M10
CHM9-630L	140	185	88	132	140	196	112	168	257	230	179	90	110	42	155	107	5	105	97	64	36	44	194	M10
CHM9-800L	210	280	140	210	180	250	140	210	275	243	192	90	110	87	155	107	5	104	97	65	24	70	242.5	M12
