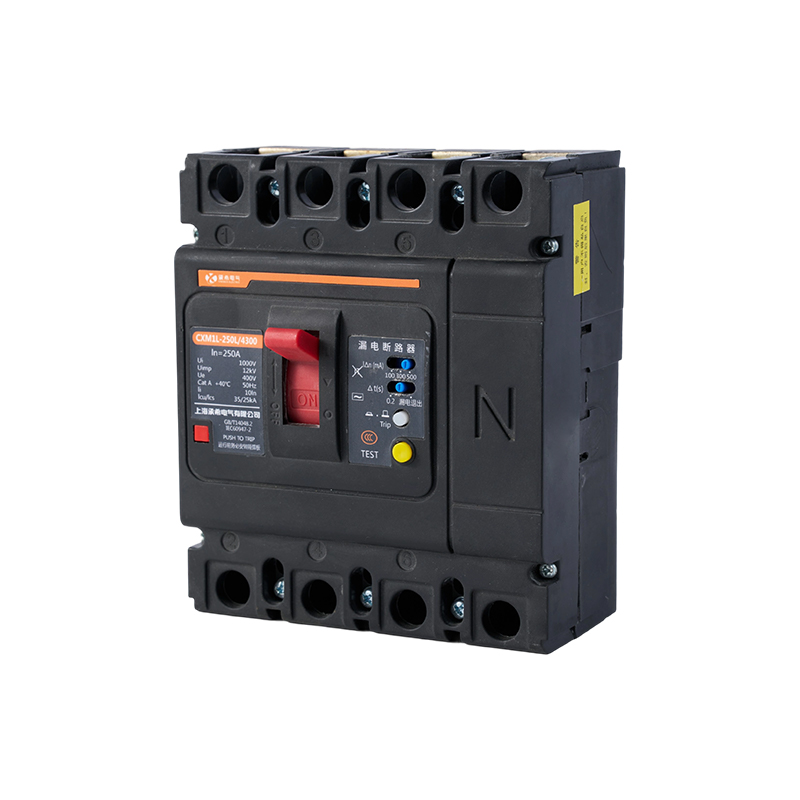

Los disyuntores de caja moldeada de la serie CHM1 son aparatos de protección de baja tensión y alto rendimiento, desarrollados con tecnología de fabricación avanzada y carcasa de plástico de ingeniería de alta calidad. Cuentan con un diseño modular, estructura compacta, alto poder de corte y protección precisa. Proporcionan protección integral contra sobrecargas y cortocircuitos, y admiten una amplia gama de accesorios opcionales. Se utilizan ampliamente en la distribución de energía en edificios, el control industrial y la protección de motores.
Normas aplicables
GB/T 14048.1 – General
GB/T 14048.2 – Disyuntores de baja tensión
IEC 60947-1 – General
IEC 60947-2 – Disyuntores de baja tensión
Condiciones de servicio
Temperatura ambiente: -5 °C a +40 °C (operación continua). Para temperaturas >40 °C (hasta 60 °C en protección de motores) se aplican factores de reducción.
Temperatura de almacenamiento: -20 °C a +70 °C.
Altitud: ≤ 2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.
Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Posible condensación en ambientes húmedos.
Grado de contaminación: 3 (entorno industrial, según IEC 60947-1/60664-1).
Grado de protección
Cuerpo del disyuntor: IP20.
Instalados en aparamenta:
Con manija de palanca: IP40.
Con mecanismo eléctrico: IP40.
Función de aislamiento e indicación de contactos
Cumplen con IEC 60947-2 respecto a la función de aislamiento.
La posición de aislamiento corresponde a la posición “O” (OFF).
La indicación “OFF” sólo aparece cuando los contactos están realmente abiertos.
El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.
