Disyuntor de caja moldeada (MCCB)

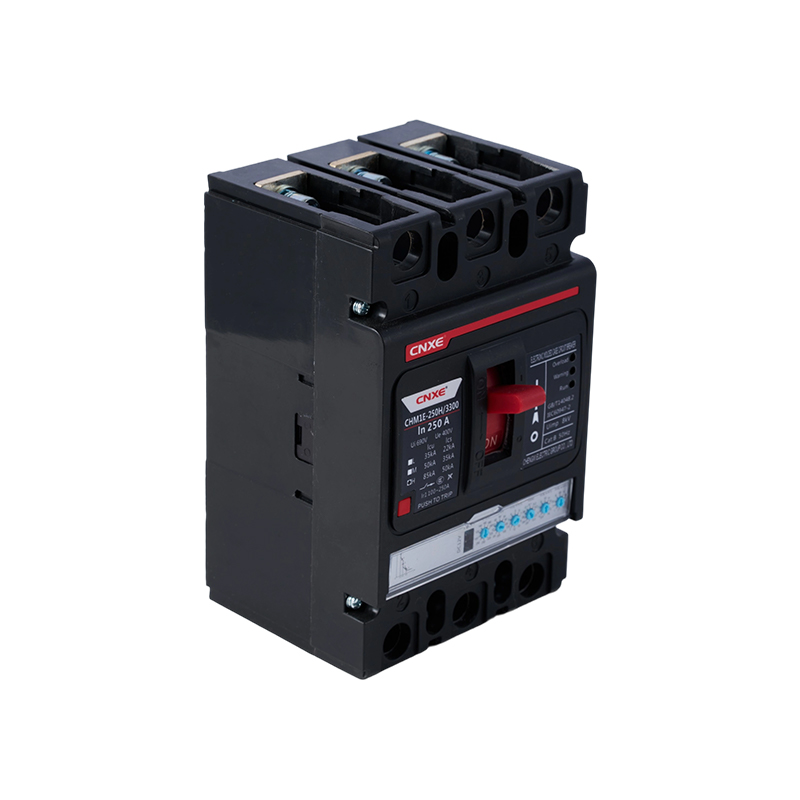

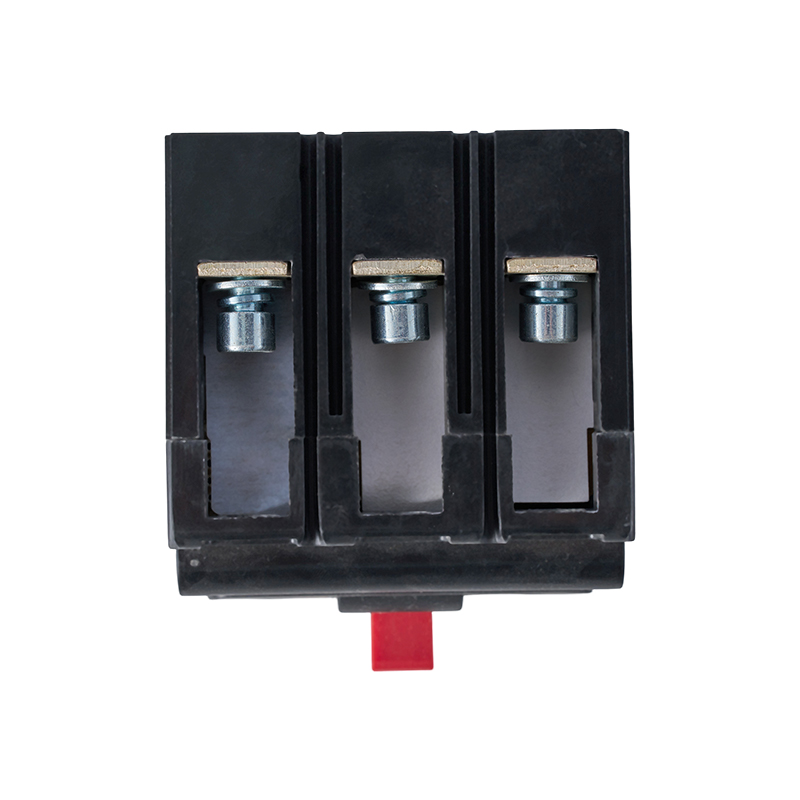

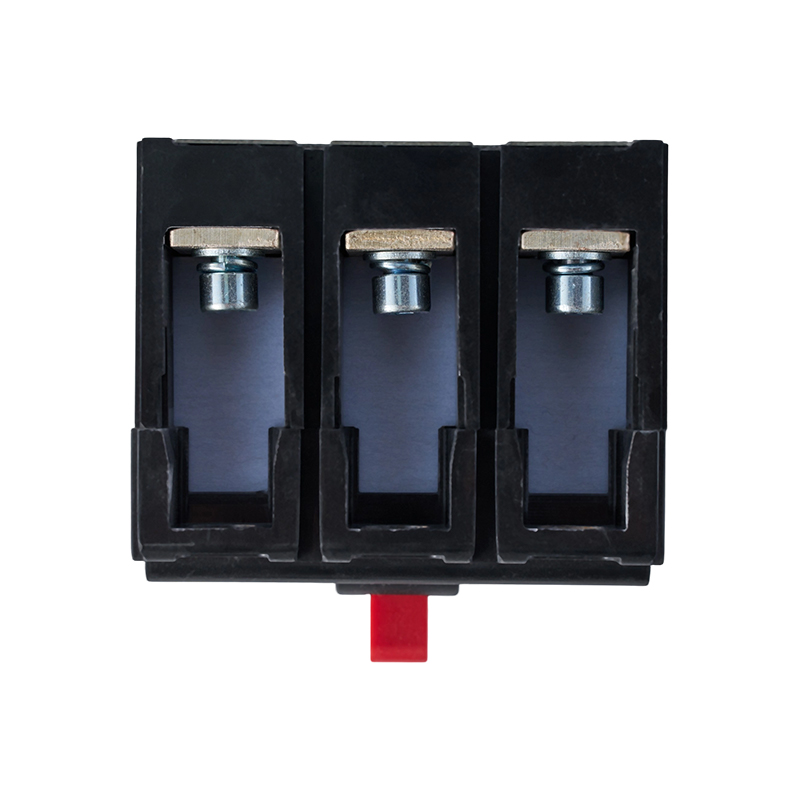

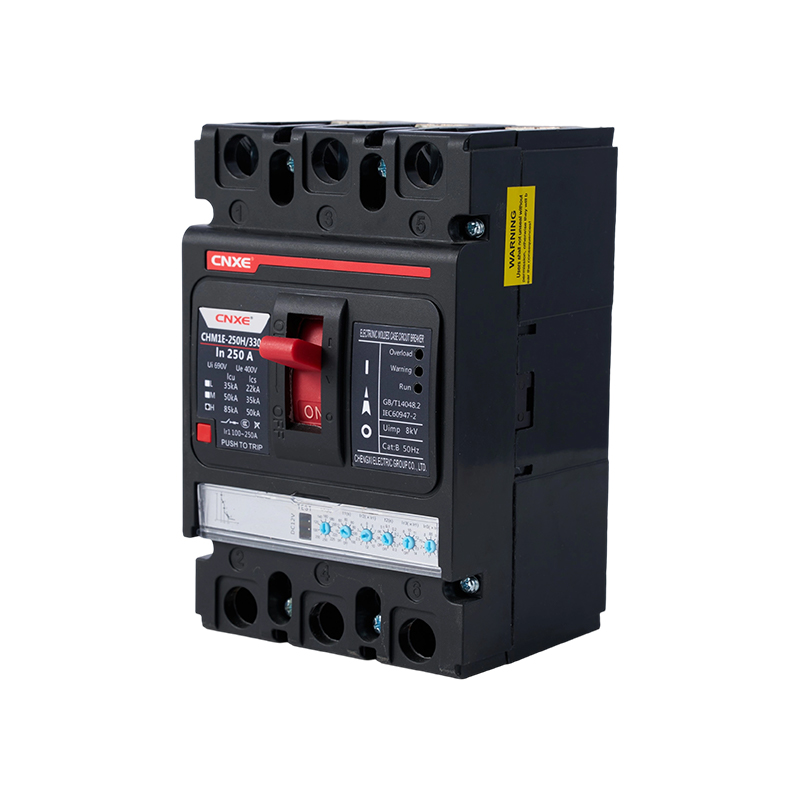

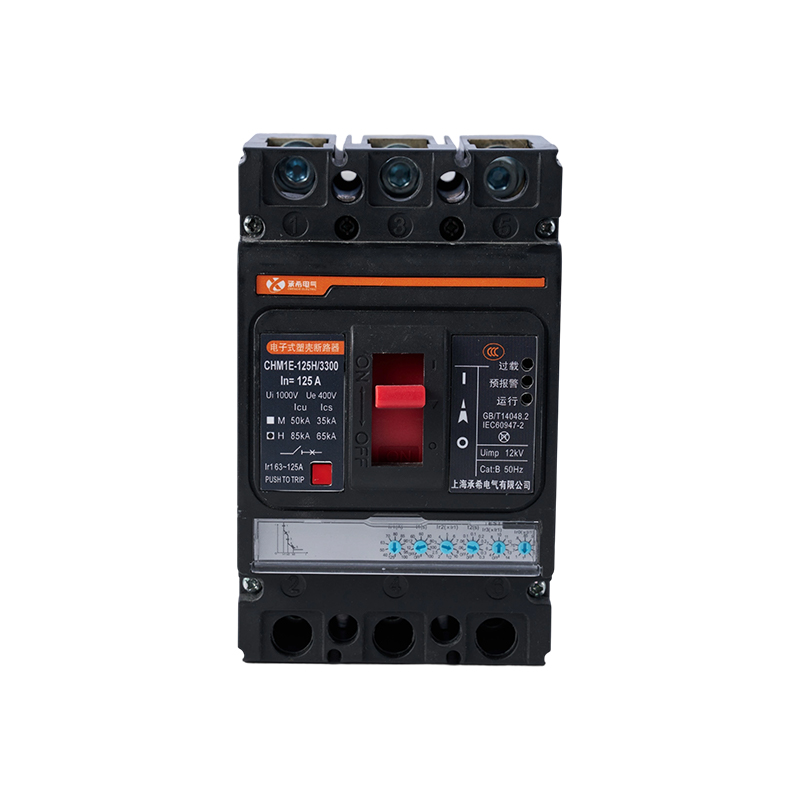

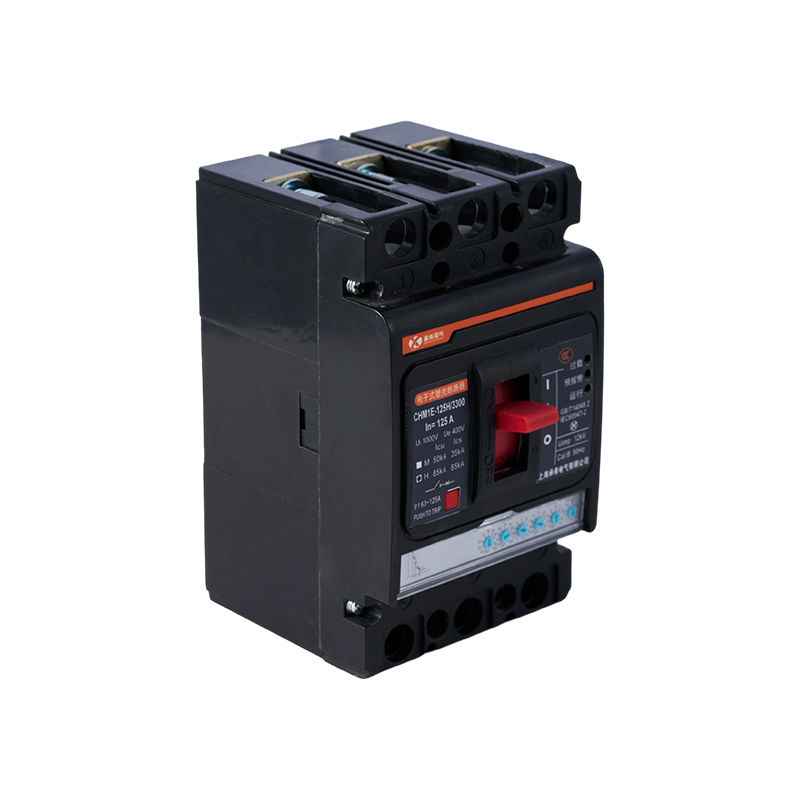

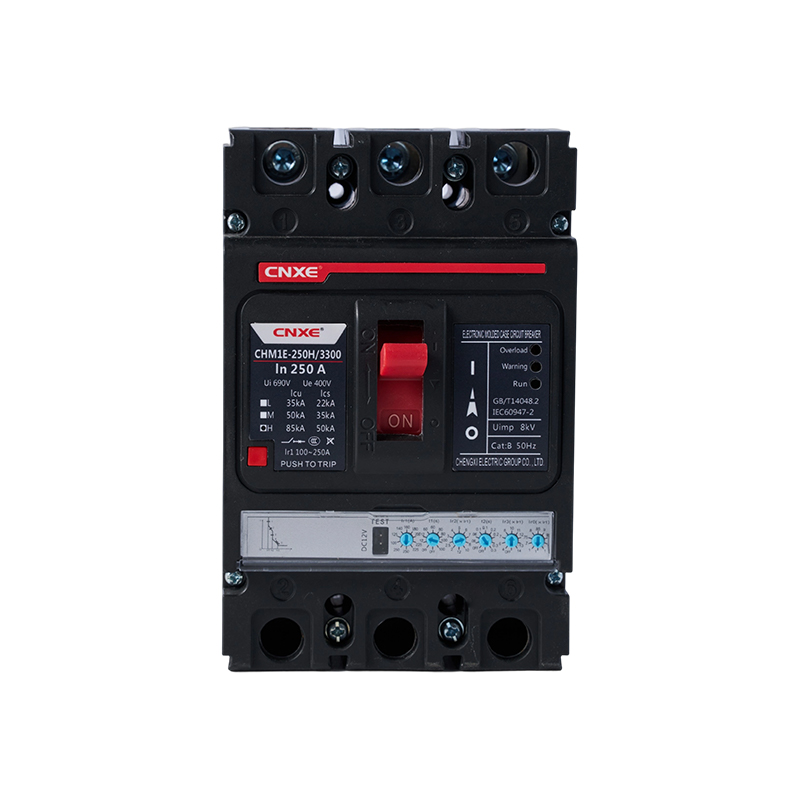

Serie CHM1E Disyuntores electrónicos de caja moldeada (MCCB electrónico)

Los disyuntores electrónicos de caja moldeada de la serie CHM1E son dispositivos de protección de baja tensión y alto rendimiento, adecuados para sistemas de CA de 50/60 Hz. Disponen de un voltaje de aislamiento nominal de 800 V, un voltaje de servicio de hasta 690 V y una corriente nominal de 16 a 800 A. Están diseñados para maniobras ocasionales y arranques poco frecuentes de motores, ofreciendo protección eficaz contra sobrecargas, cortocircuitos y subtensiones, y garantizando la seguridad de circuitos y equipos eléctricos en la distribución de energía industrial, edificios y sistemas de control.

Normas aplicables

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-1 – General

IEC 60947-2 – Disyuntores de baja tensión

Condiciones de servicio

Temperatura ambiente: -5 °C a +40 °C (operación continua). Para >40 °C (hasta 60 °C en protección de motores), aplicar factores de reducción.

Temperatura de almacenamiento: -20 °C a +70 °C.

Altitud: ≤2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Considerar el impacto de la condensación.

Grado de contaminación: 3 (entornos industriales, IEC 60947-1/60664-1).

Grado de protección: IP20 (cuerpo). Instalados en aparamenta: IP40 con palanca o con mecanismo eléctrico.

Función de aislamiento e indicación fiable de contactos

Cumplen con IEC 60947-2 respecto a la función de aislamiento.

La posición de aislamiento corresponde a “O” (OFF).

La indicación OFF sólo aparece cuando los contactos están realmente abiertos.

El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.

Obtenga una cotización
  • Detalles del producto
  • Acerca de ChengXi
  • Contáctenos
Especificaciones del modelo Corriente nominal (A) Unidad Número de cajas
CHM1E - 125H/3300 16 - 125 torre 12
CHM1E - 125H/4300 torre 12
CHM1E - 250H/3300 100 - 250 torre 12
CHM1E - 250H/4300 torre 12
CHM1E - 400M/3300 225 - 400 torre 4
CHM1E - 400M/4300 torre 2

CHM1E-630M/3300 (Ampliación)

400 - 630 torre 4

CHM1E-630M/4300 (Ampliación)

torre 2
CHM1E - 630M/3300 630 - 800 torre 2
CHM1E - 630M/4300 torre 2
CHM1E - 800M/3300 torre 2
CHM1E - 800M/4300 torre 2
CHM1E - 1250M/3300 1000 torre 1
CHM1E - 1250M/3300 1250 torre 1
CHM1E - 1250M/4300 1000 torre 1
CHM1E - 1250M/4300 1250 torre 1
CHM1E - 1600M/3300 1600 torre 1
