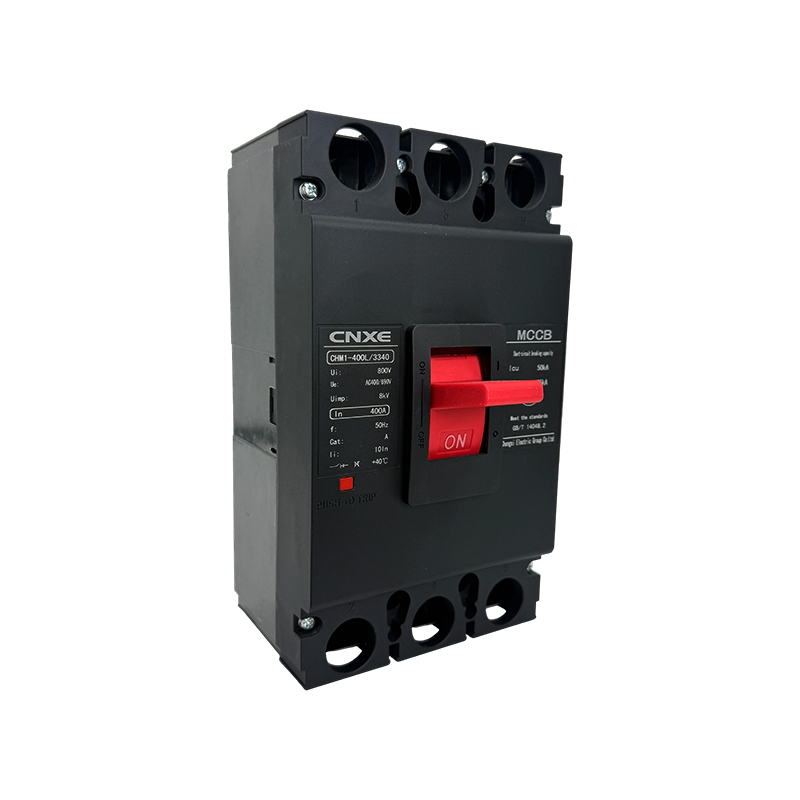

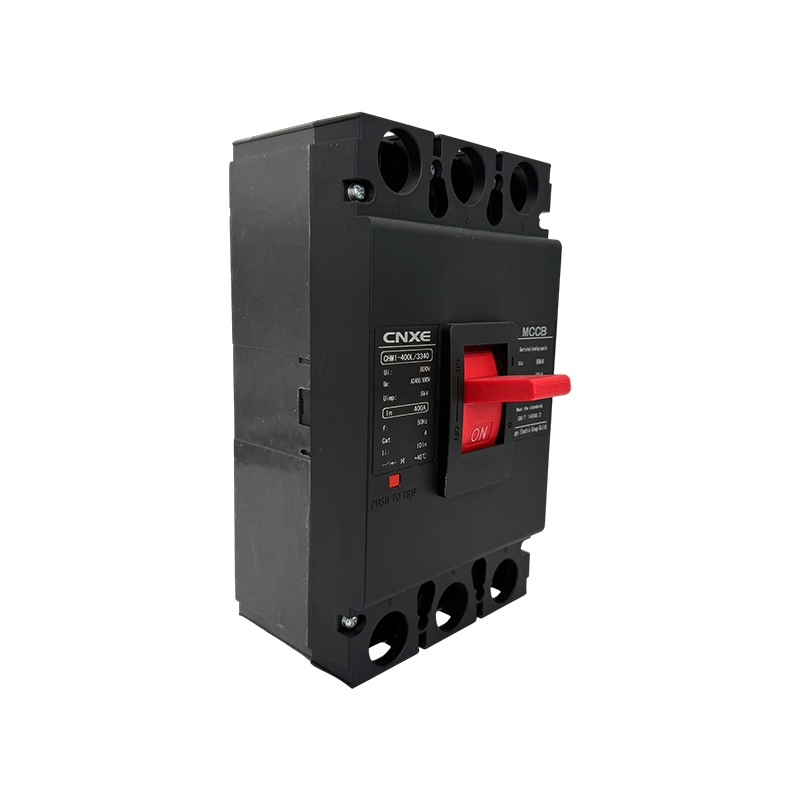

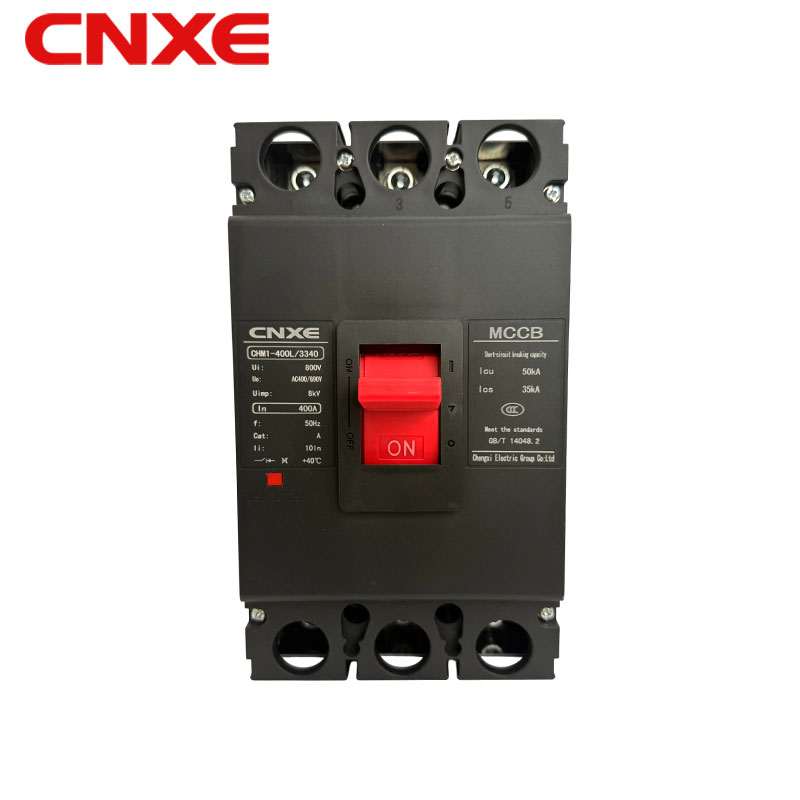

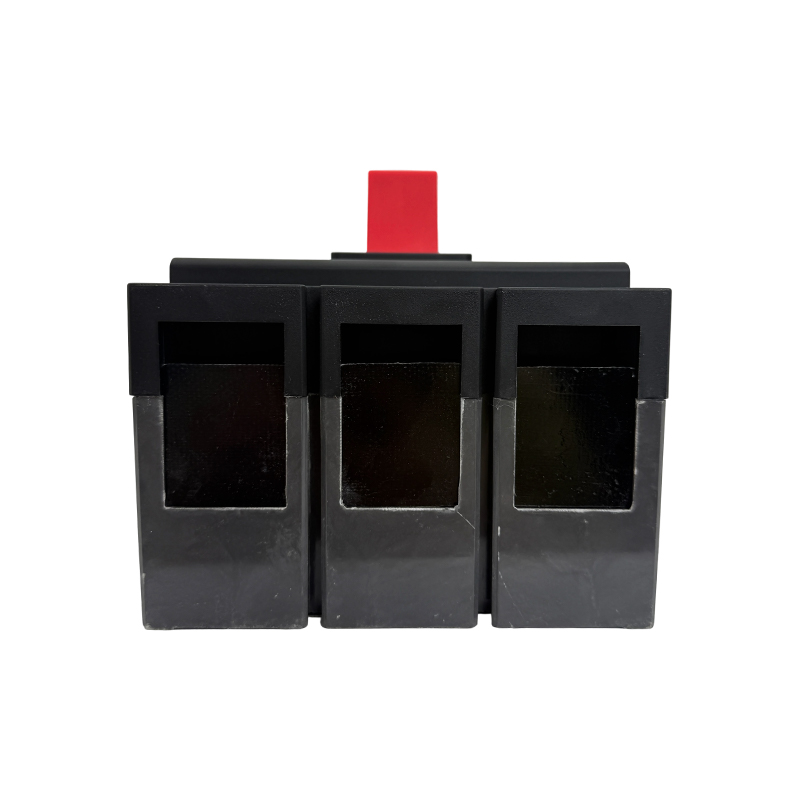

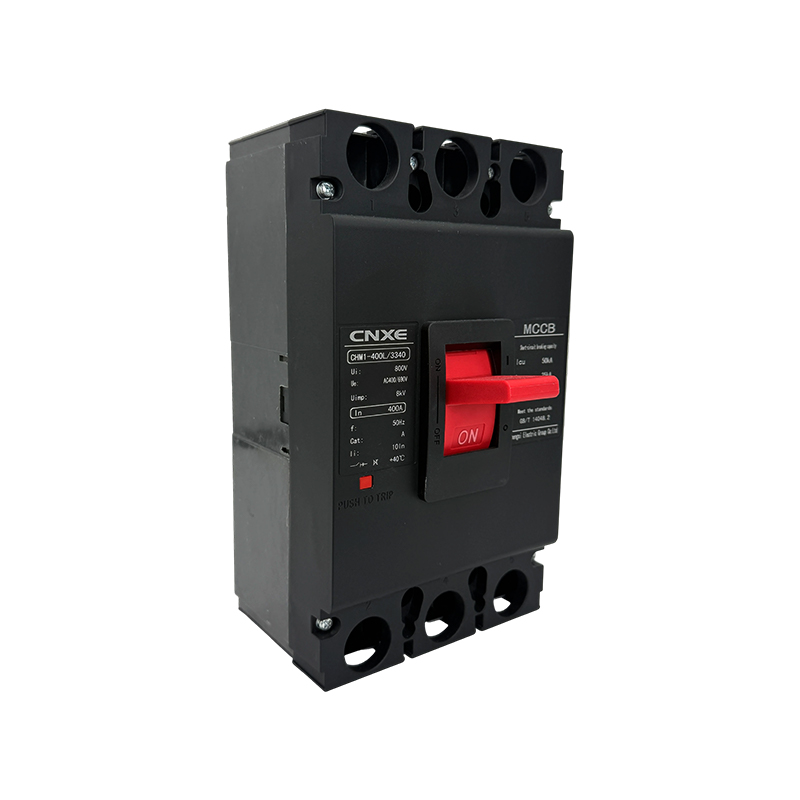

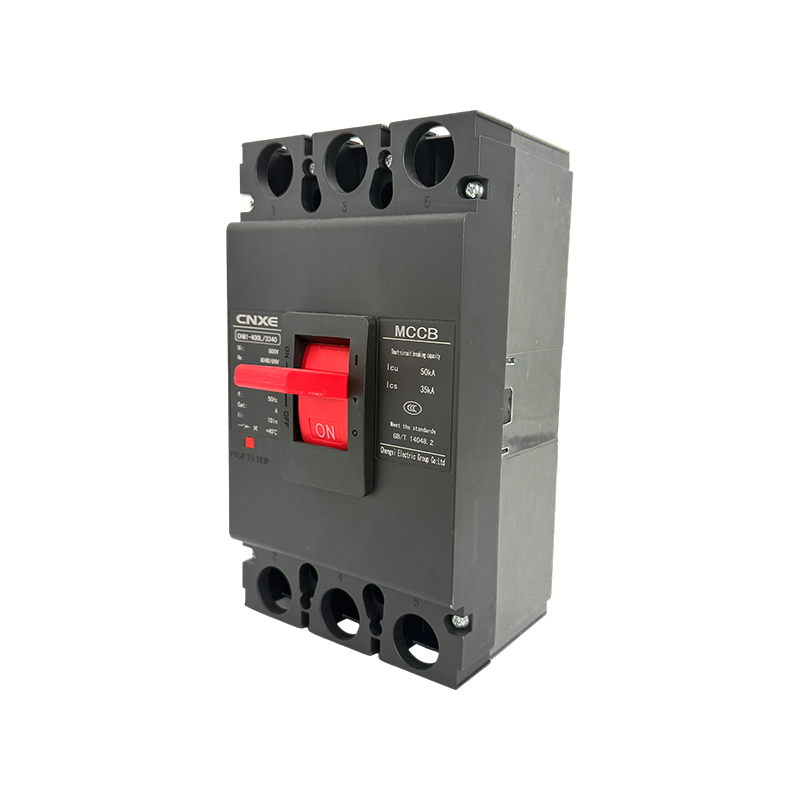

Disyuntor de caja moldeada (MCCB)

Detalles técnicos:

Este disyuntor de caja moldeada está diseñado específicamente para escenarios de distribución industrial/comercial de carga alta, utilizando una estructura de disparo magnético térmico para lograr una protección precisa contra sobrecarga a una corriente nominal de 100 A y una capacidad máxima de interrupción de cortocircuito de 50 kA. Adecuada para circuitos trifásicos de 400 V, la carcasa protectora IP30 puede resistir la erosión por polvo/salpicaduras en entornos complejos como talleres y salas de ordenadores.

Ventajas principales:
Protección de modo dual: disparo en caliente responde a sobrecarga, cortocircuito de interrupción rápida de disparo magnético y protección bidireccional de líneas y equipos;
Durabilidad totalmente extendida: la aleación de plata entra en contacto con la carcasa retardante de llama, lo que admite más de 10000 operaciones de ruptura, lo que garantiza un funcionamiento estable a largo plazo;
Instalación flexible: el diseño tipo riel es compatible con gabinetes eléctricos estándar, admite instalación fija/cajón y se adapta a diferentes diseños de distribución.
Escenarios aplicables: gabinetes de distribución de fábrica, sistemas HVAC de edificios comerciales, circuitos de energía de ascensores, protección frontal de inversores fotovoltaicos.
Certificación: Cumple con estándares de seguridad eléctrica nacionales e internacionales como IEC 60947-2 y GB 14048.2. Certificación CE

1 、 Descripción del producto
El disyuntor de caja moldeada es un dispositivo de protección de bajo voltaje que se utiliza para cortar corrientes de falla de sobrecarga y cortocircuito en sistemas eléctricos. Sus componentes principales están encapsulados en una carcasa de plástico aislante retardante de llama, que combina una estructura robusta y un mecanismo de protección preciso, adecuado para circuitos de corriente media a alta en escenarios industriales, comerciales y de infraestructura crítica.

2. Componentes principales y principios de funcionamiento
MCCB responde a diferentes tipos de fallas a través de un mecanismo de protección híbrido:
Unidad de disparo termomagnético (configuración estándar):
Elemento térmico: al adoptar una estructura bimetálica, cuando se sobrecarga continuamente, la placa bimetálica se deforma debido al aumento de temperatura, lo que provoca un disparo retardado (característica de tiempo inverso: cuanto mayor es la corriente de sobrecarga, más rápida es la acción de disparo), lo que puede evitar disparos falsos causados por la sobrecorriente de arranque del motor.
Componente electromagnético: Bobina electromagnética incorporada. En caso de una falla de cortocircuito, el aumento instantáneo de la corriente hará que la bobina genere un fuerte campo magnético, lo que hará que el mecanismo de disparo corte el circuito en milisegundos y extinga rápidamente el arco.
Unidad de disparo electrónico (configuración avanzada):
Al recopilar señales de corriente del circuito a través de transformadores de corriente y compararlas con curvas de protección preestablecidas (retardo largo por sobrecarga, retardo corto por cortocircuito, disparo instantáneo) a través de microprocesadores, se puede lograr una protección de tres etapas más precisa y los parámetros de disparo se pueden ajustar según sea necesario.

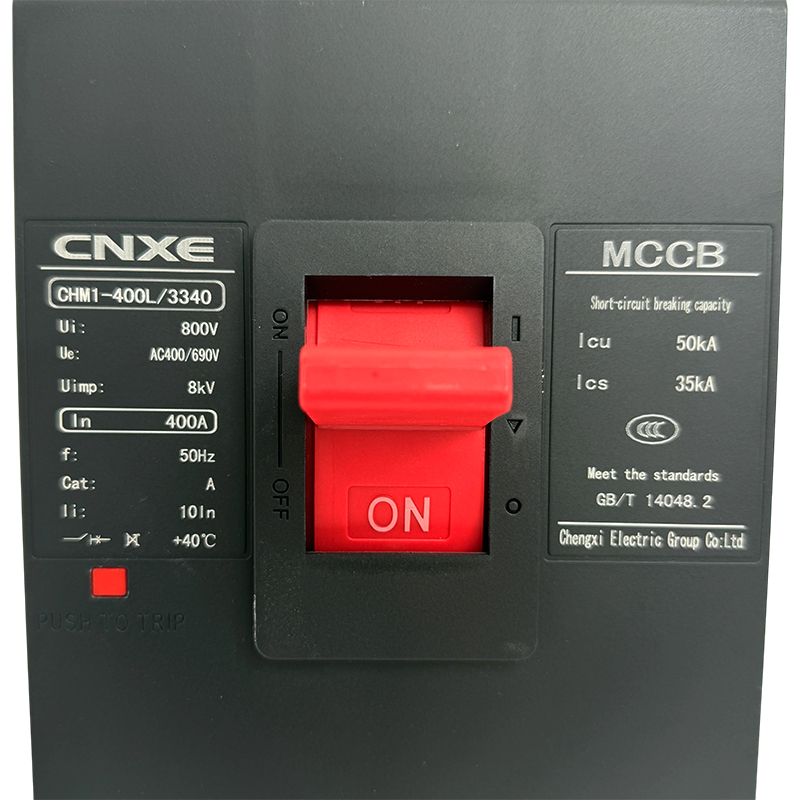

3. Parámetros técnicos clave
Corriente nominal: la corriente máxima con la que el equipo puede funcionar de manera estable durante un tiempo prolongado, que normalmente cubre de 63 A a 1600 A.
Capacidad de corte en cortocircuito:
Capacidad nominal de corte de cortocircuito máxima: la corriente máxima de cortocircuito que un disyuntor puede soportar (solo se rompe una vez, no es necesario continuar usándolo).
Capacidad nominal de corte en cortocircuito: la capacidad de funcionar normalmente después de interrumpir la corriente de cortocircuito, generalmente
50%-75% de Icu.
Nivel de protección: comúnmente IP20 (resistente al tacto) a IP65 (a prueba de polvo e impermeable), adecuado para diferentes requisitos ambientales.

4. Escenarios de aplicación típicos
Campo industrial: Proteja equipos de alta potencia como motores, convertidores de frecuencia y máquinas herramienta para evitar daños en los equipos causados por sobrecargas/cortocircuitos.
Edificios comerciales: se utiliza para la protección principal de circuitos de potencia media, como paneles de distribución y sistemas de aire acondicionado.
Infraestructura clave: los centros de datos, hospitales y otros lugares logran monitoreo remoto y protección selectiva a través de MCCB inteligentes, lo que reduce los cortes de energía a gran escala causados ​​por fallas locales.

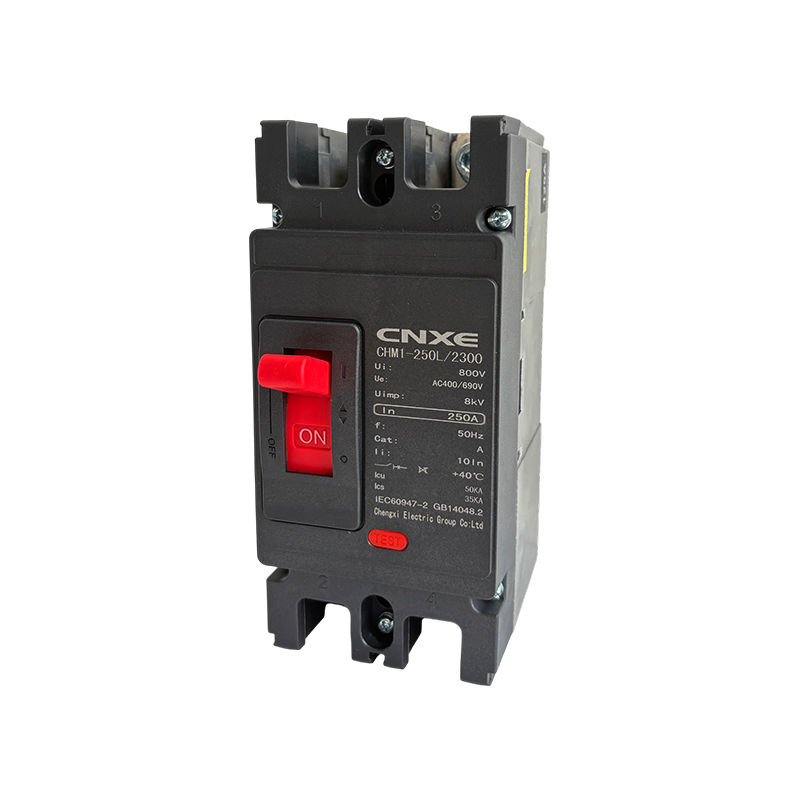

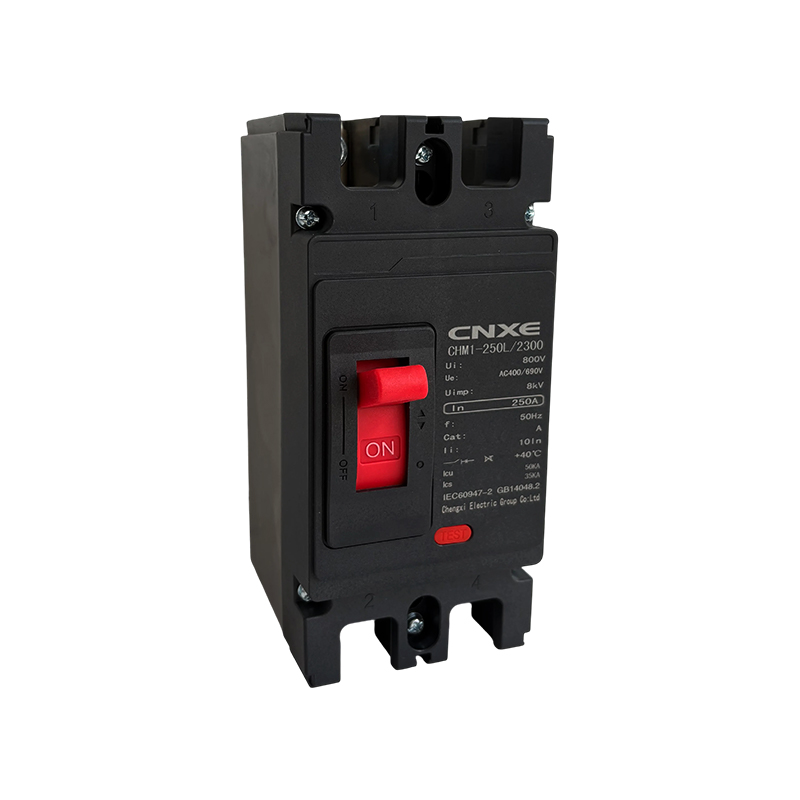

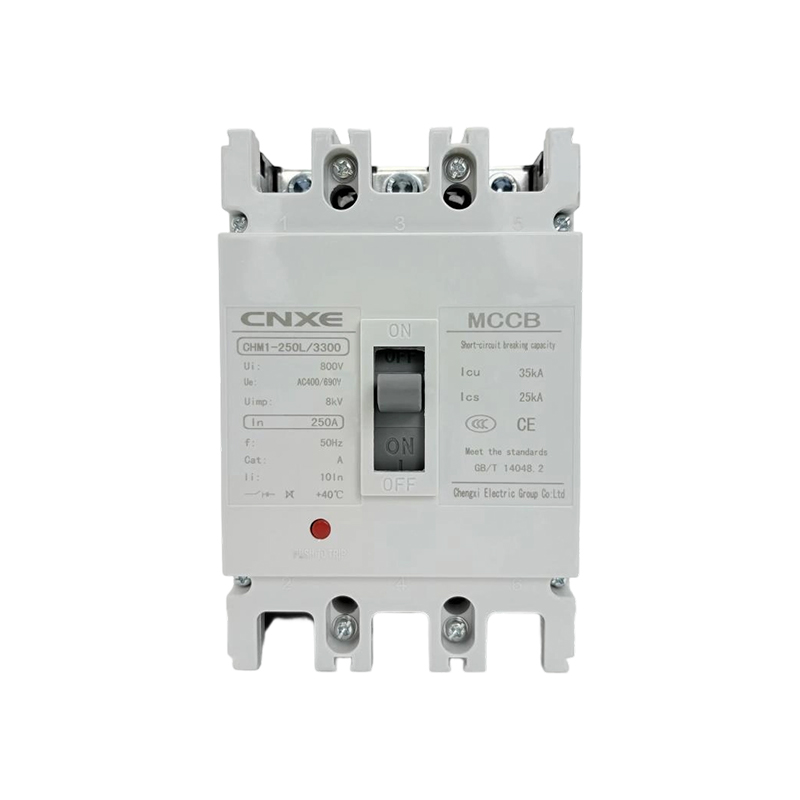

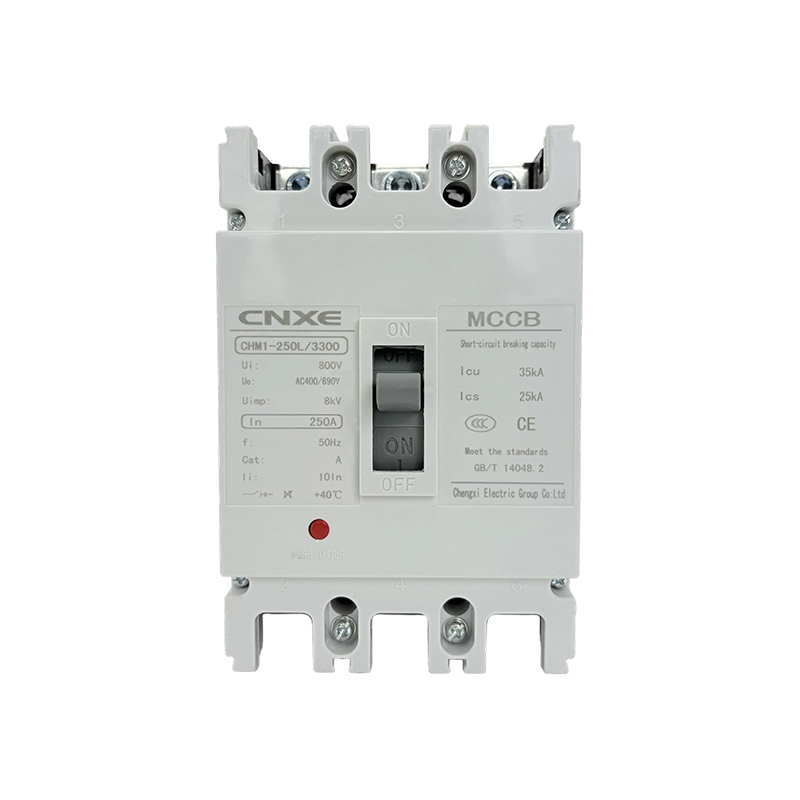

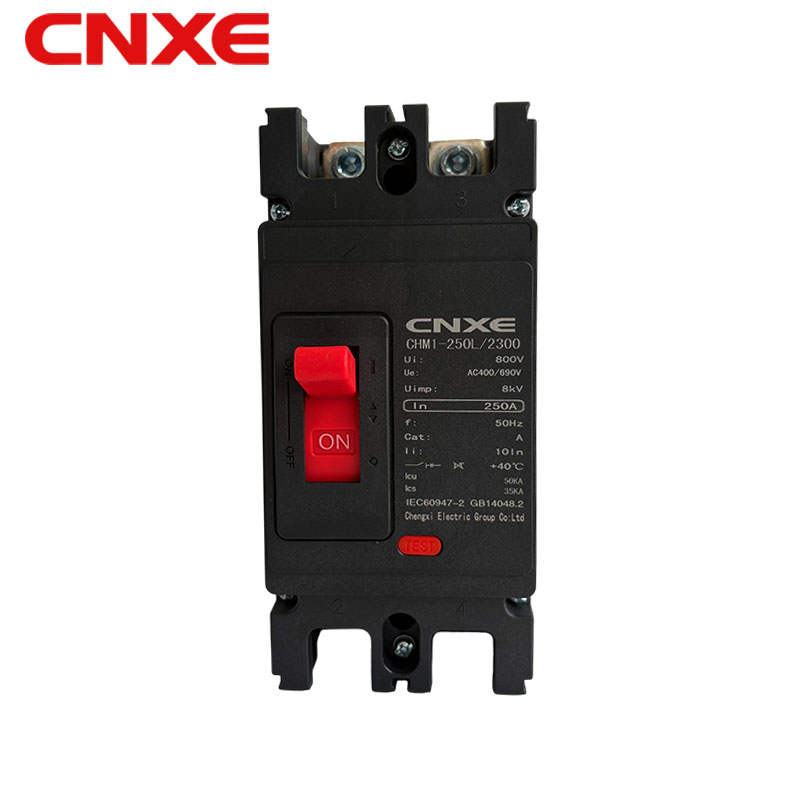

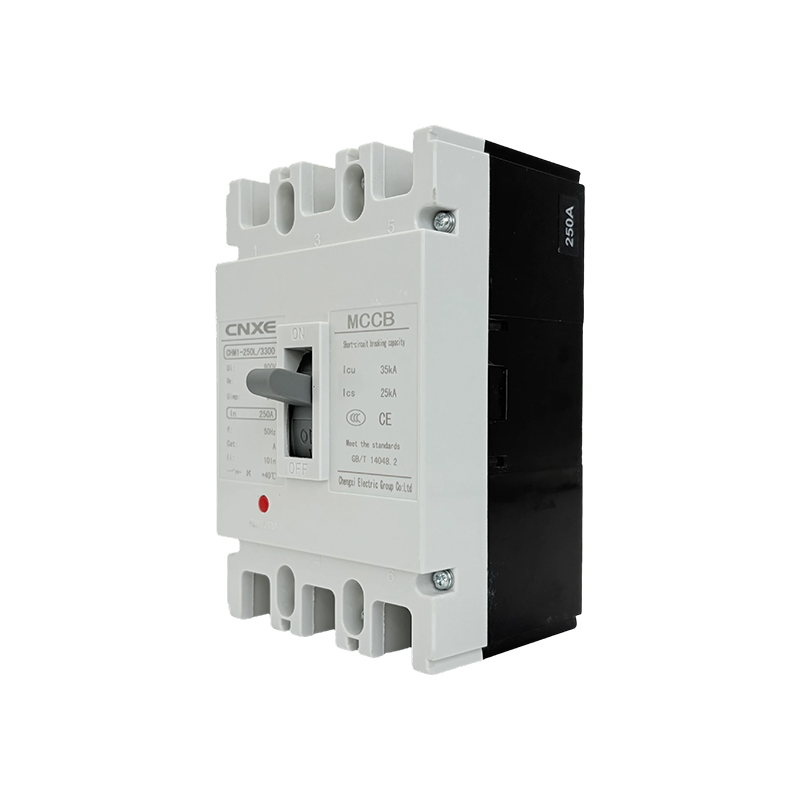

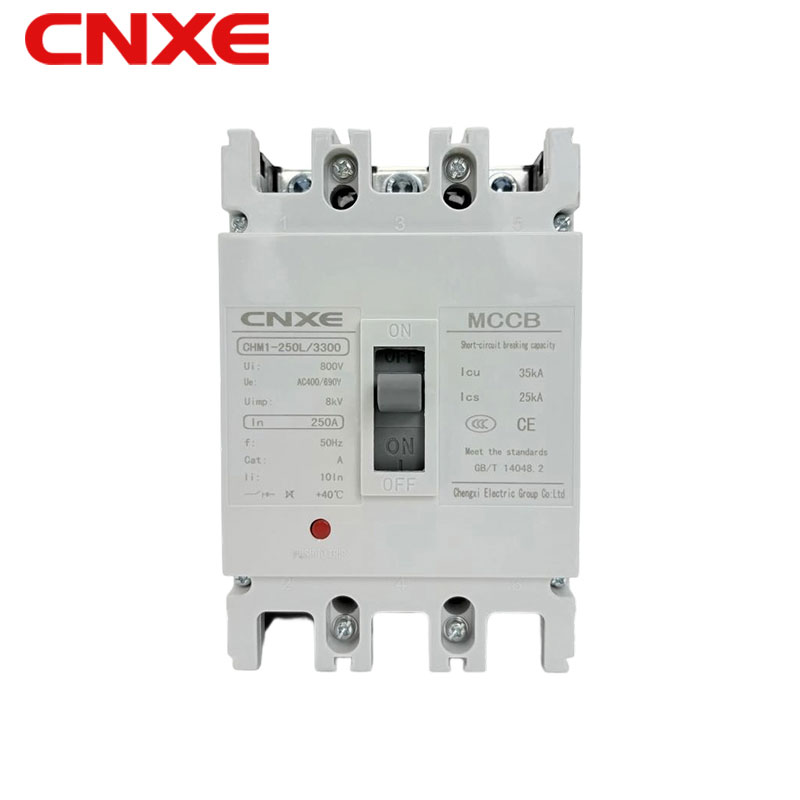

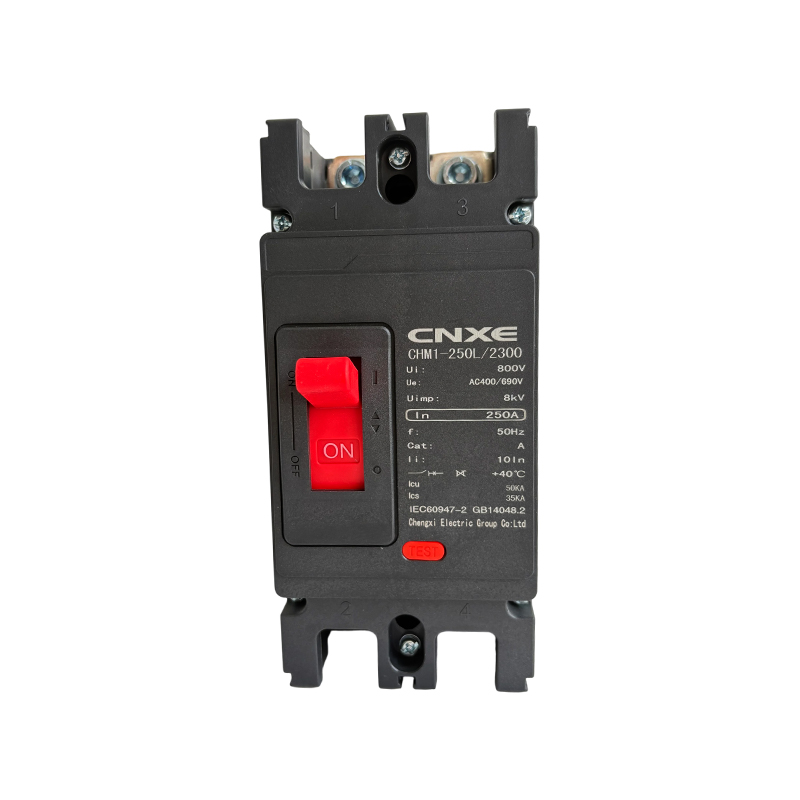

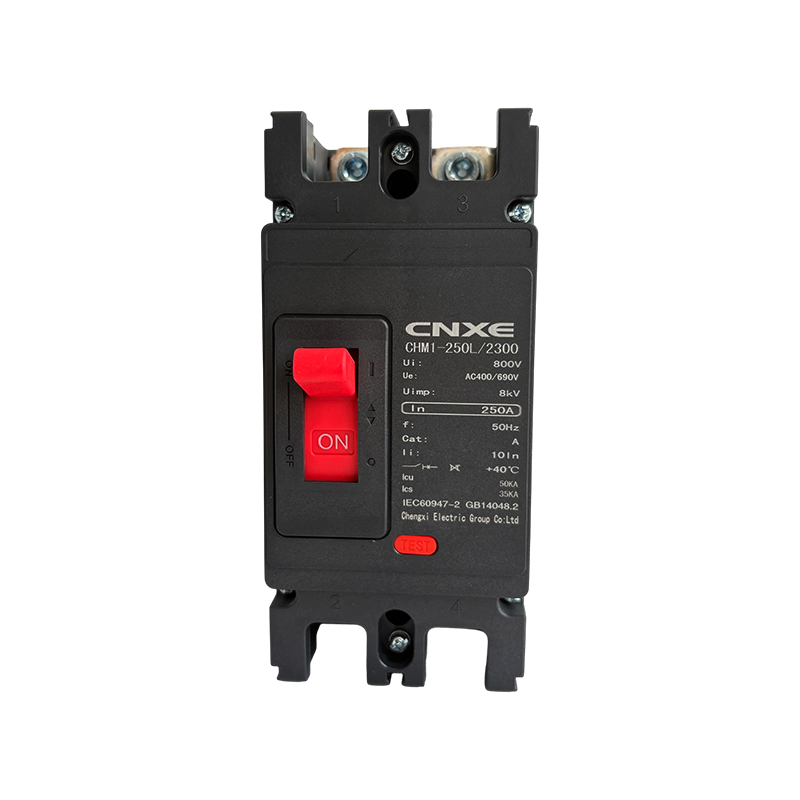

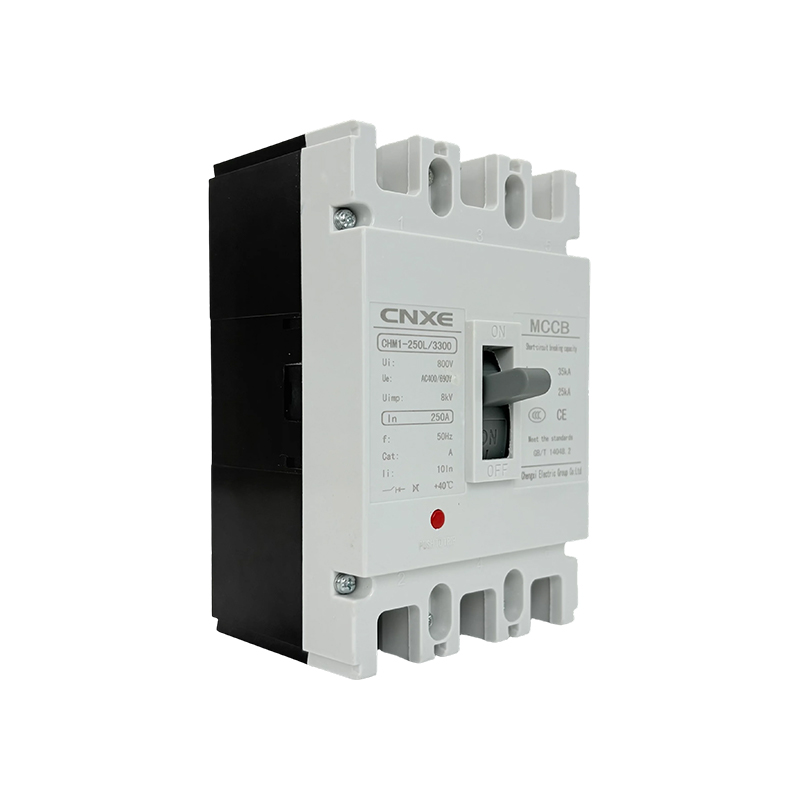

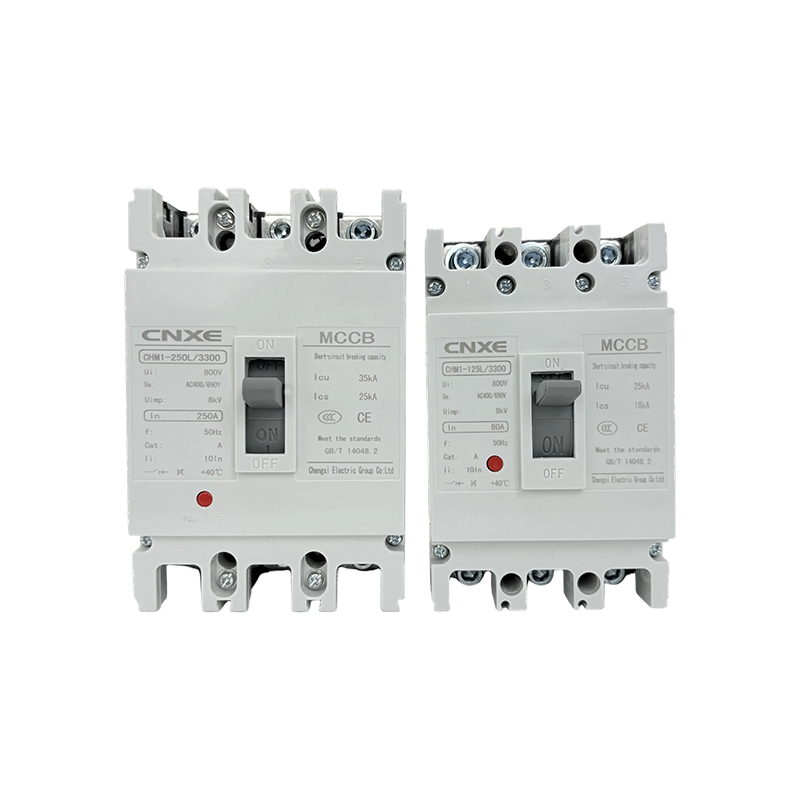

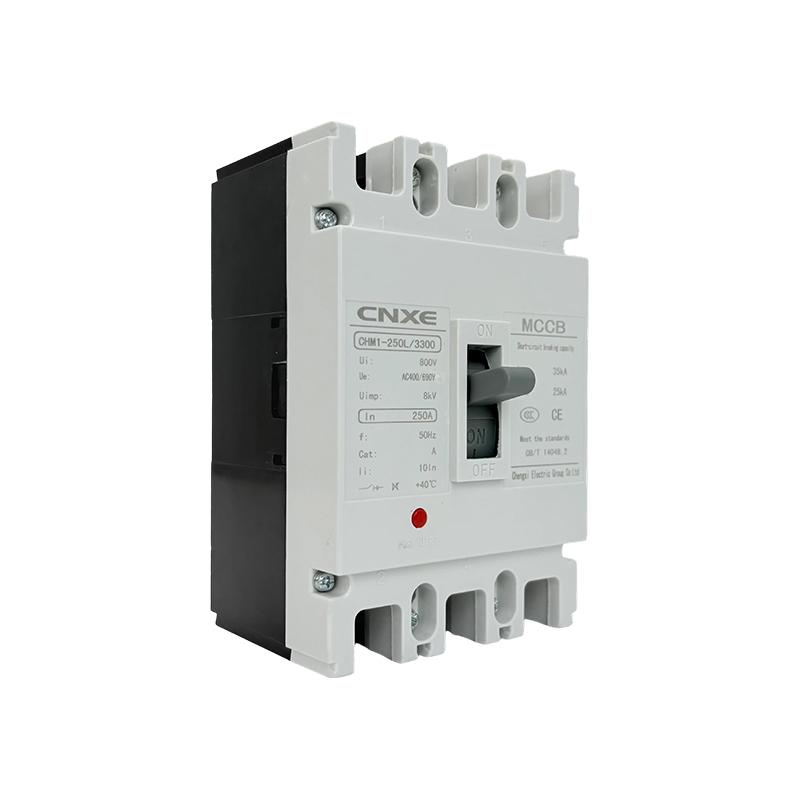

La serie CHM1 está diseñada específicamente para circuitos de media y alta tensión y es el equipo de protección principal para escenarios industriales y comerciales de alta potencia: admite voltajes duales de CA 400 V/690 V, con una corriente nominal de 250 A, adecuado para escenarios de alta carga. Su capacidad de corte en cortocircuito de 50 kA combinada con protección dual contra sobrecarga/sobretensión; La carcasa retardante de llama con aislamiento de 8 kV puede funcionar de manera estable a 40 ℃, con una excelente durabilidad; Los indicadores de encendido y apagado prominentes, la instalación de rieles estándar y el diseño de compatibilidad para cables de sección transversal grande hacen que la operación y el mantenimiento sean más convenientes. Este producto es adecuado para equipos de energía industrial, electrodomésticos comerciales de alta potencia y circuitos de distribución de energía de infraestructura, etc. Es una solución altamente adaptable para una "protección fuerte de carga alta y larga vida útil" en escenarios de alta corriente, capaz de abordar el problema de la capacidad insuficiente de los disyuntores de tamaño pequeño y brindar protección de circuito confiable para usuarios industriales y comerciales.
