Disyuntor de aire (ACB)

El disyuntor de marco (3P) de la serie CHW1 brinda protección para sistemas de energía críticos. Proporcionamos una cobertura de corriente ultra amplia de 200 A a 6300 A, con una capacidad de corte de hasta 120 kA. No solo somos un fabricante, sino también un proveedor de soluciones a nivel de sistema, personalizando profundamente garantías confiables para usted desde los parámetros hasta las aplicaciones.
El disyuntor de estructura 3P serie CHW1 está diseñado para brindar protección confiable para sistemas de energía críticos en aplicaciones industriales, comerciales y de servicios públicos. Diseñado con una cobertura de corriente ultra amplia que va desde 200 A a 6300 A, ofrece una alta capacidad de corte de hasta 120 kA, lo que garantiza un rendimiento sólido incluso en condiciones exigentes.

Como disyuntor de aire fijo y tipo cajón con certificación CE, la serie CHW1 es adecuada para una variedad de configuraciones de instalación y se puede personalizar para cumplir con requisitos específicos del sistema. Su diseño modular permite una fácil integración en paneles eléctricos existentes, lo que lo hace ideal para nuevas instalaciones y proyectos de modernización.

Más allá de suministrar interruptores de alta calidad, ofrecemos soluciones a nivel de sistema adaptadas a sus necesidades. Desde la optimización de parámetros hasta la personalización de aplicaciones específicas, nuestro equipo garantiza una protección confiable y eficiencia operativa para su infraestructura eléctrica. Cada martillo CHW1 se prueba rigurosamente para cumplir con los estándares internacionales, brindando rendimiento y seguridad a largo plazo.

Ideal para instalaciones industriales a gran escala, edificios comerciales y redes de distribución de energía críticas, el disyuntor de marco de la serie CHW1 combina características de protección avanzadas con flexibilidad y facilidad de instalación. Ya sea que necesite una configuración fija o estilo cajón, este disyuntor brinda protección confiable contra sobrecargas, cortocircuitos y fallas al tiempo que admite la personalización del sistema para un mejor control operativo.

Protección profesional del núcleo de potencia: disyuntor de marco 4P serie CHW1. Cubre un amplio rango de corriente de 200 A a 6300 A, con una capacidad de corte máxima de hasta 120 kA, y puede cumplir fácilmente diversos requisitos exigentes de distribución y protección. Apoyar la personalización integral de parámetros es una base sólida para construir un sistema de energía seguro y estable.
El disyuntor de marco 4P de la serie CHW1 está diseñado para servir como base estable para sistemas de energía modernos donde la seguridad y la continuidad son esenciales.

La serie CHW1, que cubre un amplio rango de corriente desde 200 A hasta 6300 A, se adapta sin problemas a diversos requisitos de distribución, desde grandes instalaciones comerciales hasta exigentes instalaciones industriales. Durante el funcionamiento normal, admite un flujo de energía estable, mientras que en condiciones anormales responde de manera decisiva para proteger los equipos posteriores y minimizar las interrupciones del sistema. Este equilibrio ayuda a los usuarios a mantener la confianza en su infraestructura eléctrica sin una intervención manual constante.

El diseño del marco de 4 polos ofrece una protección mejorada en sistemas donde se requiere control y aislamiento integrales. Su estructura robusta es adecuada para operaciones a largo plazo en entornos desafiantes, lo que respalda un rendimiento confiable en diferentes condiciones de carga.

Uno de los puntos fuertes clave de la serie CHW1 es su compatibilidad con la personalización integral de parámetros. Esta flexibilidad permite a los usuarios configurar ajustes de protección que se ajusten estrechamente a las necesidades del sistema del mundo real, formando una solución de protección de energía confiable y personalizada.

Incluye un controlador de protección electrónico trifásico: un dispositivo de distribución de energía de bajo voltaje y alto rendimiento con una pantalla digital incorporada, control de botón (parada roja/arranque verde) y un indicador de almacenamiento de energía dedicado. Diseñado para sistemas de energía de tamaño mediano a grande (por ejemplo, plantas industriales, edificios comerciales, centrales fotovoltaicas), integra protección precisa contra sobrecargas/cortocircuitos, monitoreo de parámetros eléctricos en tiempo real y funciones de registro de fallas. Su diseño modular admite una configuración flexible (por ejemplo, instalación extraíble/fija) y puede reemplazar los disyuntores de marco tradicionales con capacidades de gestión inteligente mejoradas, lo que lo hace ideal para redes de distribución de energía inteligentes modernas.

El disyuntor de marco inteligente CHW1-1600 3P 1600A está diseñado para sistemas de distribución de energía modernos que exigen precisión, visibilidad y control inteligente. Construido alrededor de un controlador de protección electrónico trifásico, ofrece protección confiable de bajo voltaje al tiempo que admite la gestión inteligente del sistema.

Este disyuntor integra protección precisa contra sobrecargas y cortocircuitos con monitoreo de parámetros eléctricos en tiempo real, lo que permite a los usuarios comprender claramente las condiciones operativas del sistema de un vistazo. La pantalla digital incorporada y los controles con botones, incluidos los botones rojos de parada y verdes de inicio, hacen que el funcionamiento diario sea intuitivo, lo que reduce el riesgo de mal funcionamiento durante el uso o mantenimiento de rutina. Un indicador de almacenamiento de energía dedicado mejora aún más la conciencia operativa y la seguridad.

Diseñado para sistemas de energía de mediana y gran escala, como plantas industriales, edificios comerciales y centrales fotovoltaicas, el CHW1-1600 admite un funcionamiento estable en condiciones de carga complejas. Su estructura modular permite una configuración flexible, incluida una instalación extraíble o fija, lo que permite una integración perfecta en las configuraciones de distribución de energía existentes.

Disyuntor de aire serie ACB CHW1-2000, diseñado para la protección y control de sistemas eléctricos. Los componentes clave incluyen: un botón de reinicio de falla, un botón de interrupción, una perilla de conmutación (para control del circuito), una manija de almacenamiento de energía, una ventana indicadora de cierre/apertura (para mostrar el estado de funcionamiento) y una ventana de instrucciones de liberación de energía. También cuenta con una pantalla digital para monitoreo en tiempo real, lo que lo hace adecuado para sistemas de distribución de energía de tamaño mediano a grande (por ejemplo, instalaciones industriales y comerciales) que requieren protección confiable contra sobrecargas/cortocircuitos y visibilidad operativa.

El disyuntor de aire de la serie ACB CHW1-2000 está diseñado para brindar protección confiable y control preciso para sistemas modernos de distribución de energía eléctrica. Diseñado para aplicaciones de mediana y gran escala, admite un funcionamiento estable en plantas industriales, instalaciones comerciales y otros entornos exigentes donde la seguridad y la visibilidad son fundamentales.

Esta serie está equipada con un conjunto completo de componentes operativos, que incluyen un botón de restablecimiento de fallas, un botón de interrupción, una perilla de conmutación de circuitos y una manija de almacenamiento de energía. Las ventanas indicadoras claras de cierre y apertura permiten a los usuarios confirmar instantáneamente el estado de funcionamiento, mientras que la ventana de instrucciones de liberación de energía mejora la seguridad durante la operación y el mantenimiento. Estas características ayudan a reducir el mal funcionamiento y simplificar la gestión diaria del sistema.

Una pantalla digital incorporada proporciona monitoreo en tiempo real de parámetros eléctricos clave, brindando a los usuarios una mayor conciencia de las condiciones del sistema y permitiendo una respuesta más rápida a situaciones anormales. El disyuntor ofrece protección confiable contra sobrecargas y cortocircuitos, respaldando la seguridad del equipo y la estabilidad del sistema a largo plazo.

El ACB CHW1-6300 3P admite opciones de instalación fija y extraíble, lo que permite una integración flexible en diferentes configuraciones de distribución de energía. Con su diseño robusto y visibilidad operativa inteligente, el disyuntor de aire de la serie CHW1 es una solución confiable para los sistemas de distribución de energía modernos que requieren confiabilidad, control y adaptabilidad.

La serie CHW1 (modelos CHW1-2000~6300 [DW45] y CHW1-1600 [DW450]) de disyuntores universales inteligentes está disponible en versiones de tipo cajón y tipo fijo. Están diseñados para redes de distribución en CA de 50/60 Hz, con tensiones de servicio de 400 a 690 V y corrientes nominales de 400 a 6300 A. Proporcionan funciones de distribución, protección contra sobrecarga, subtensión, cortocircuito, fallas a tierra y otras condiciones anómalas.

Aplicación y ámbito de uso

Los disyuntores de la serie CHW1 incorporan controladores inteligentes que ofrecen protección selectiva precisa y multifuncional, garantizando seguridad y continuidad del suministro. Son especialmente adecuados para redes que requieren alta fiabilidad operativa y la reducción de cortes no deseados.

Los controladores inteligentes 2H y 3H integran interfaz de comunicación para conexión a bus de campo, lo que permite teledetección, ajuste remoto, control remoto y comunicación remota, cumpliendo con los requisitos de automatización.

Con transformador de corriente de fuga y controlador inteligente correspondiente, ofrecen protección contra fugas.

Los modelos de hasta 1000 A también se pueden emplear en redes de 400 V/50 Hz para la protección de motores (sobrecarga, cortocircuito, subtensión y falla a tierra), e incluso para arranques poco frecuentes.

Los disyuntores incluyen función de aislamiento, identificada con el símbolo “/*”.

Normas aplicables

IEC 60947-1 / GB/T 14048.1 – Aparatos de conmutación y control de baja tensión – Principios generales

IEC 60947-2 / GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-4-1 / GB/T 14048.4 – Contactores electromecánicos y arrancadores de motores

GB/T 2421.1 – Directrices para pruebas ambientales de productos eléctricos y electrónicos

GB/T 14597 – Condiciones climáticas y ambientales a diferentes altitudes

Requisitos de instalación y entorno

Temperatura ambiente: -5 °C a +40 °C (promedio de 24 h ≤ 35 °C). Para temperaturas superiores, aplicar factores de reducción según manual.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Condensación posible en ambientes húmedos.

Altitud: ≤ 2000 m; para mayor altitud, consultar factores de reducción.

Inclinación de montaje: ≤ 5°.

Grado de contaminación: 3.

Entorno electromagnético: B.

Protección: cuerpo IP20; instalado en aparamenta con marco de puerta, hasta IP40.

Ambiente recomendado: seco, libre de polvo conductor, gases corrosivos o explosivos.

Características destacadas

Diseño disponible en tipo fijo y extraíble (cajón).

Controladores inteligentes con funciones de protección selectiva y comunicación.

Vida útil mecánica y eléctrica prolongada.

Cumplimiento con normas IEC/GB internacionales.

Nivel de protección IP20/IP40 según configuración de montaje.

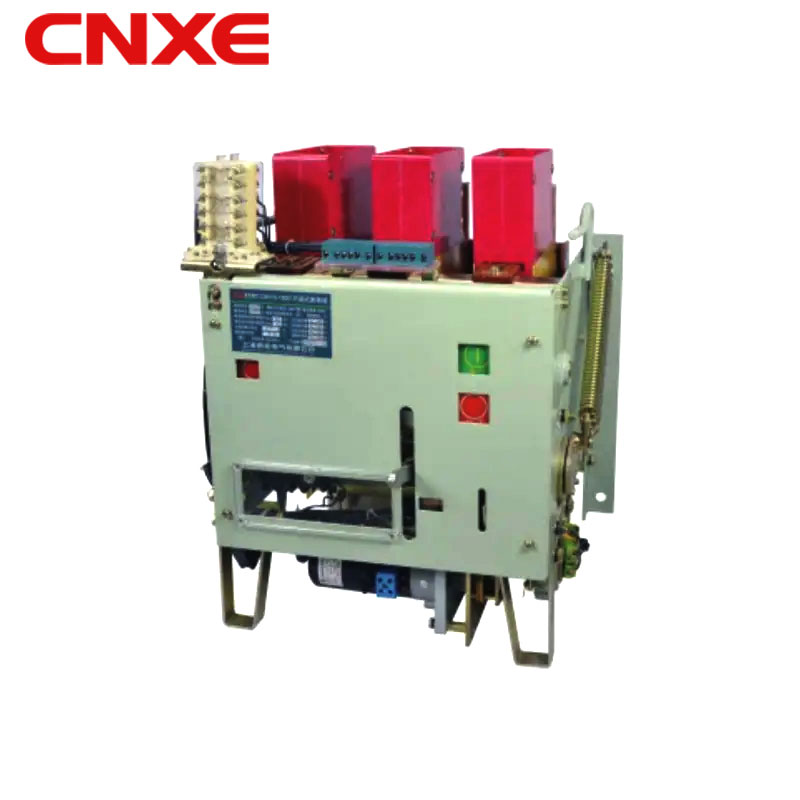

Los disyuntores universales de baja tensión de la serie DW15/DW17 son aparatos de conmutación de alto rendimiento, ampliamente utilizados en aplicaciones industriales y comerciales. Su función principal es proteger los circuitos frente a fallas como sobrecargas, cortocircuitos y subtensiones, garantizando el funcionamiento seguro y estable de los sistemas eléctricos.

Estos disyuntores incorporan controladores inteligentes, lo que permite la operación eléctrica, el control remoto y la integración en sistemas de gestión automatizada. Su diseño compacto facilita la instalación en cuadros de distribución, optimizando el espacio disponible. Además, ofrecen un excelente poder de corte, que permite una rápida interrupción del suministro eléctrico en caso de avería, reduciendo al mínimo los daños en los equipos y la duración de los cortes.

La serie DW15/DW17 también proporciona funciones de protección configurables, como protección contra sobrecorriente y subtensión, adaptándose a diferentes requisitos de aplicación. Gracias a su fiabilidad y estabilidad, constituyen un componente esencial en los sistemas de distribución de energía de baja tensión modernos.
