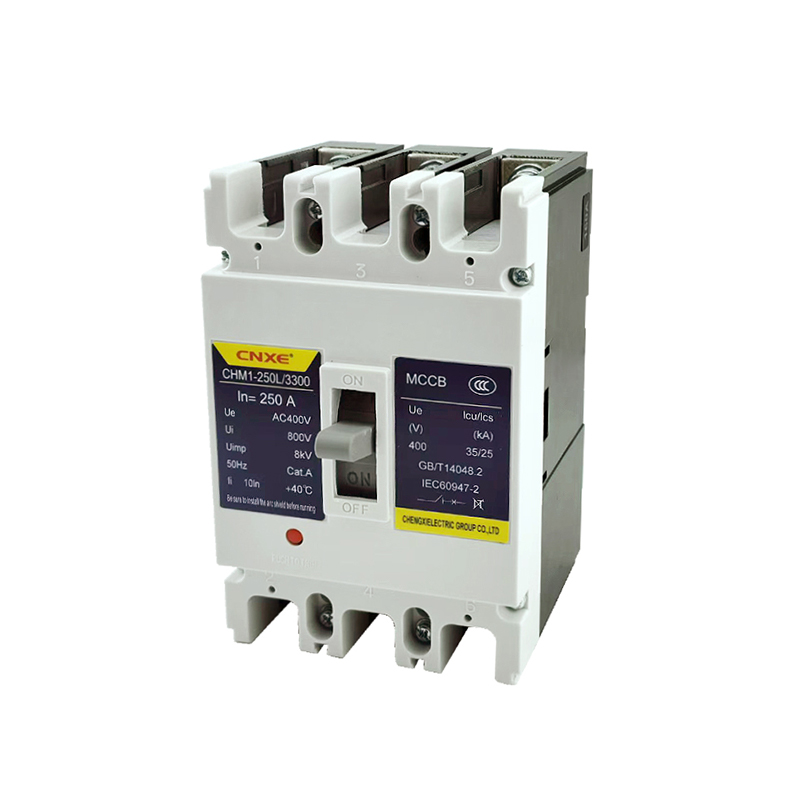

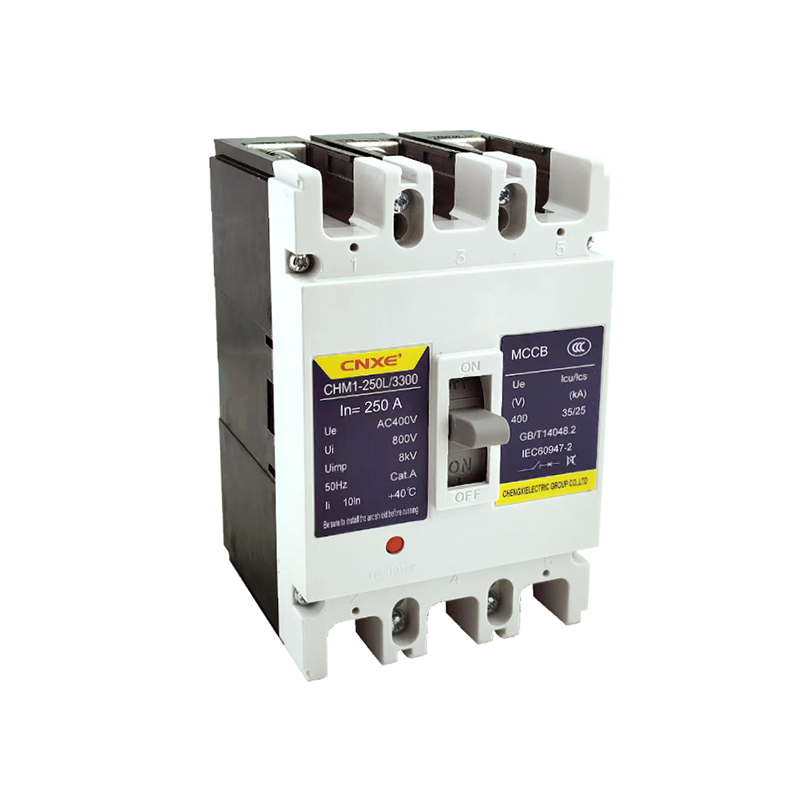

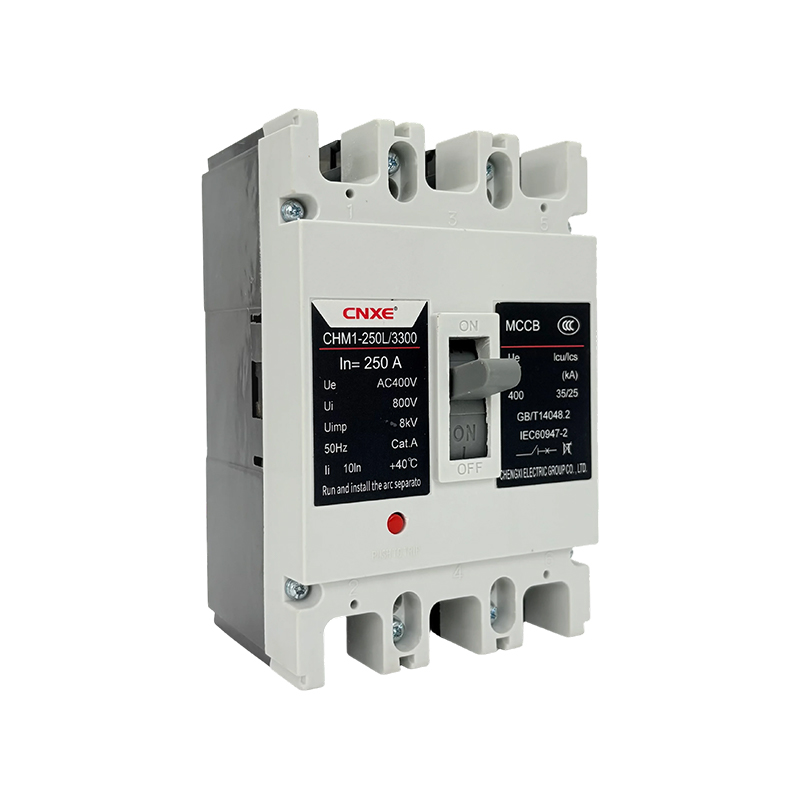

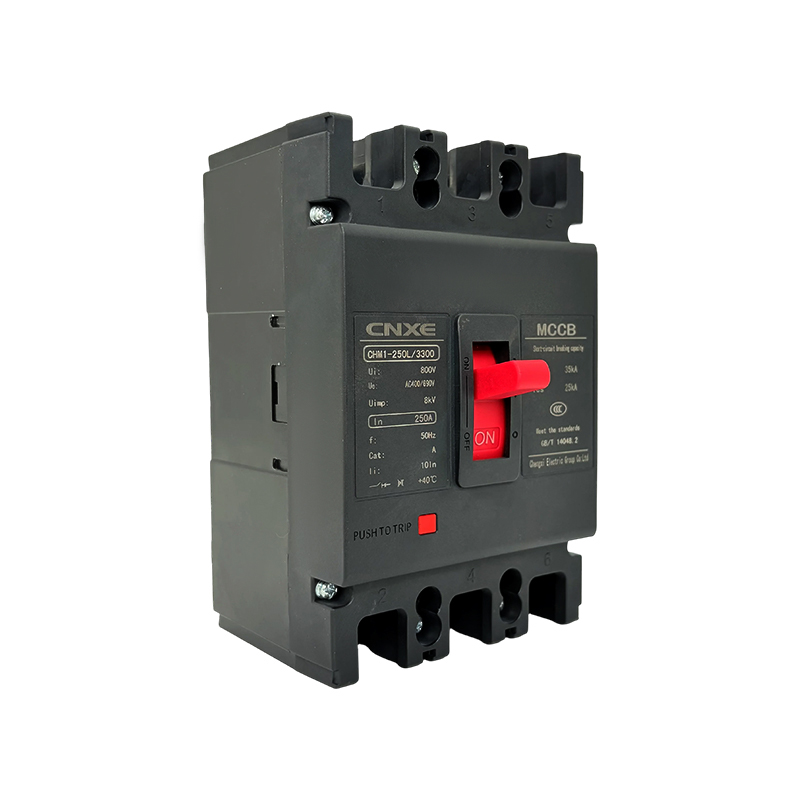

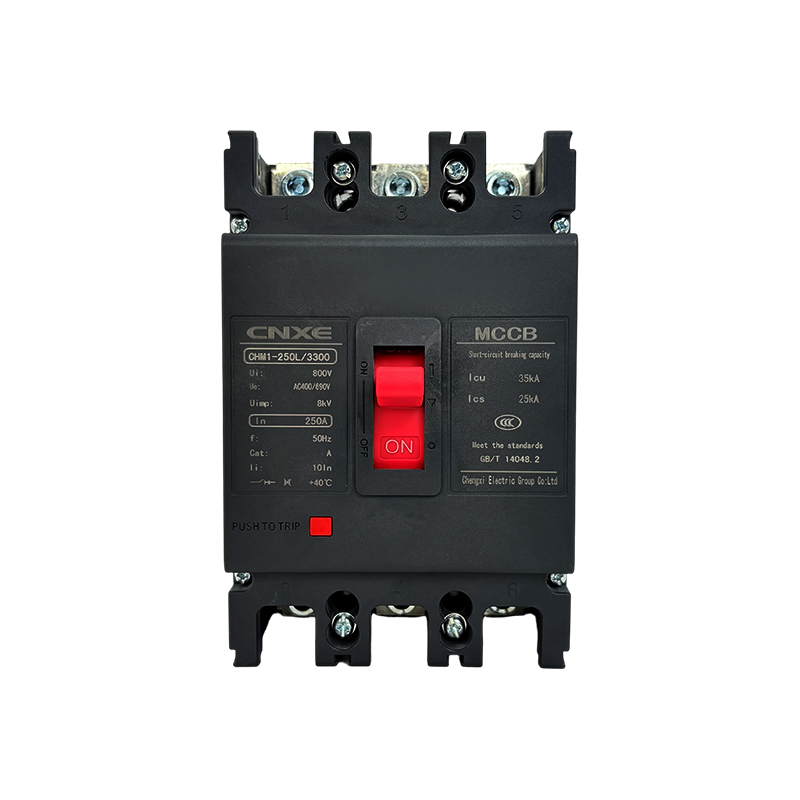

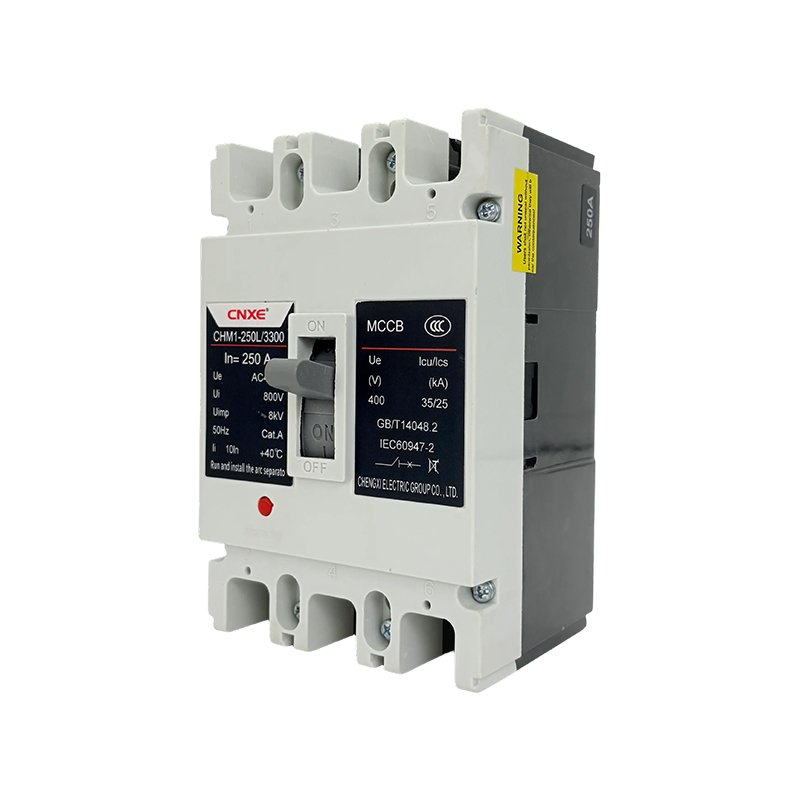

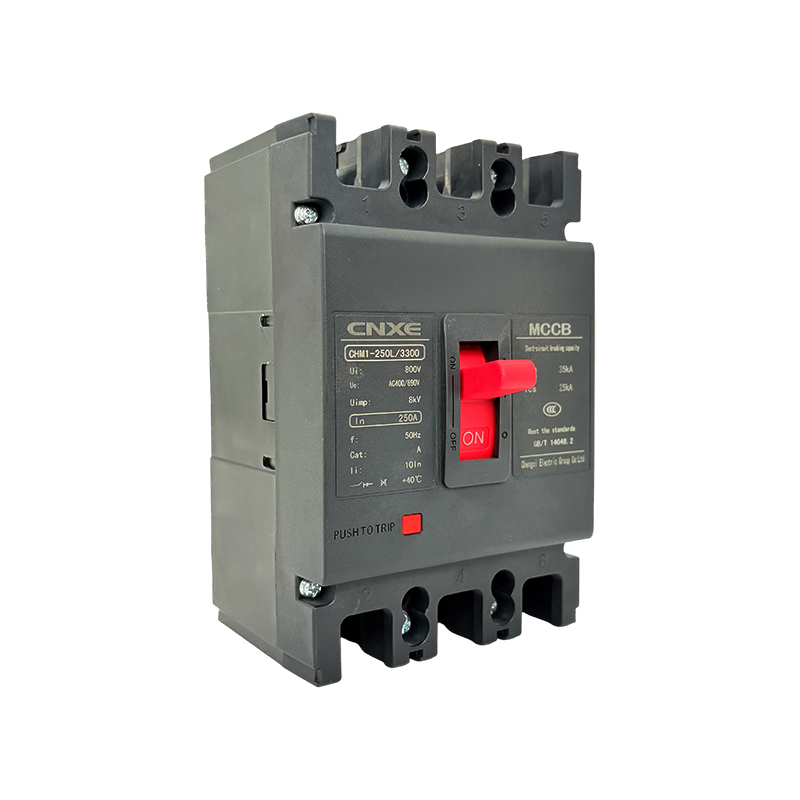

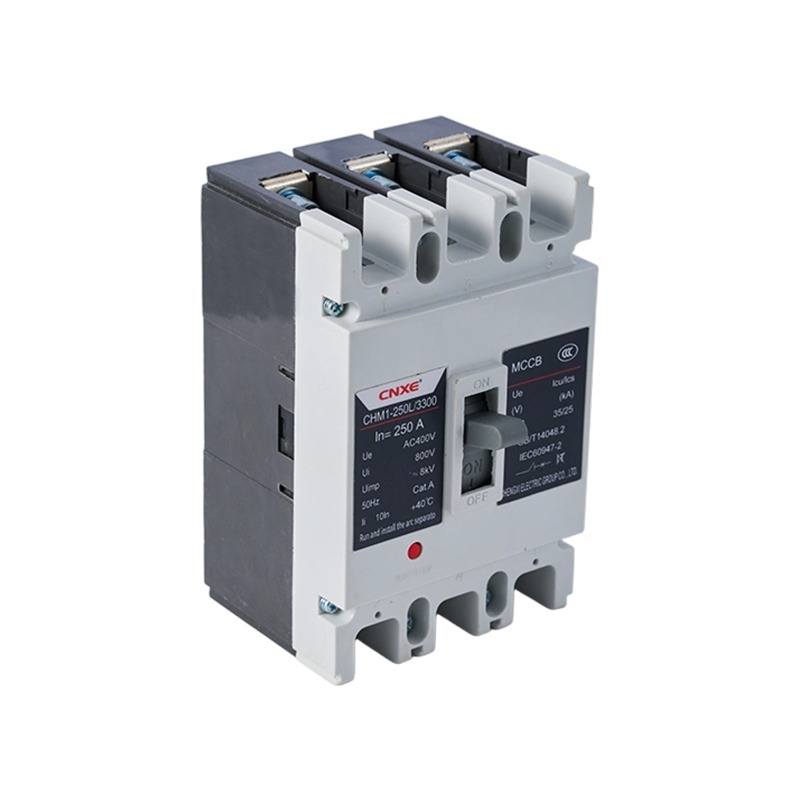

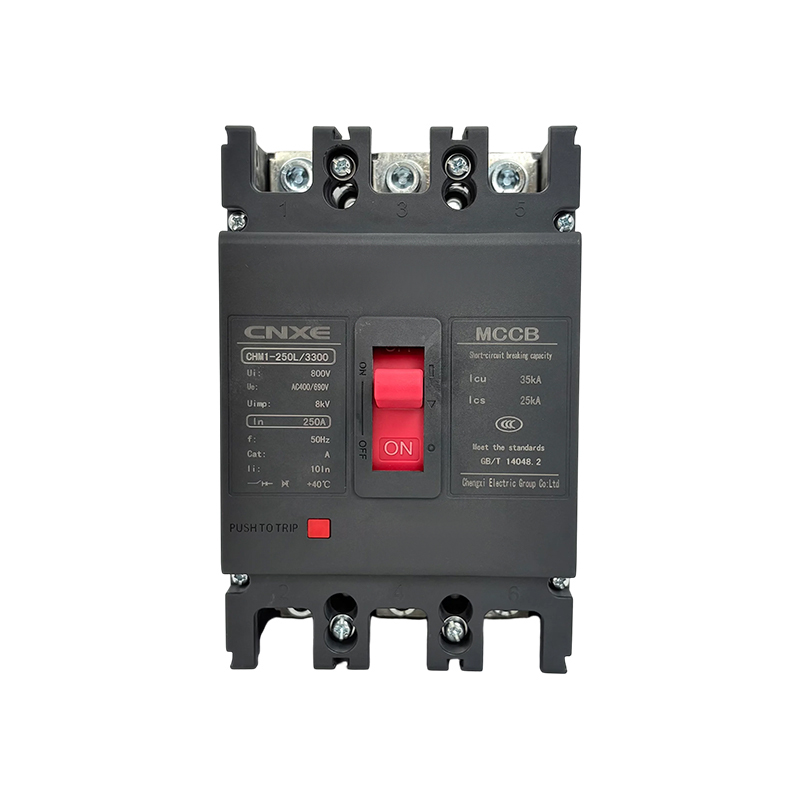

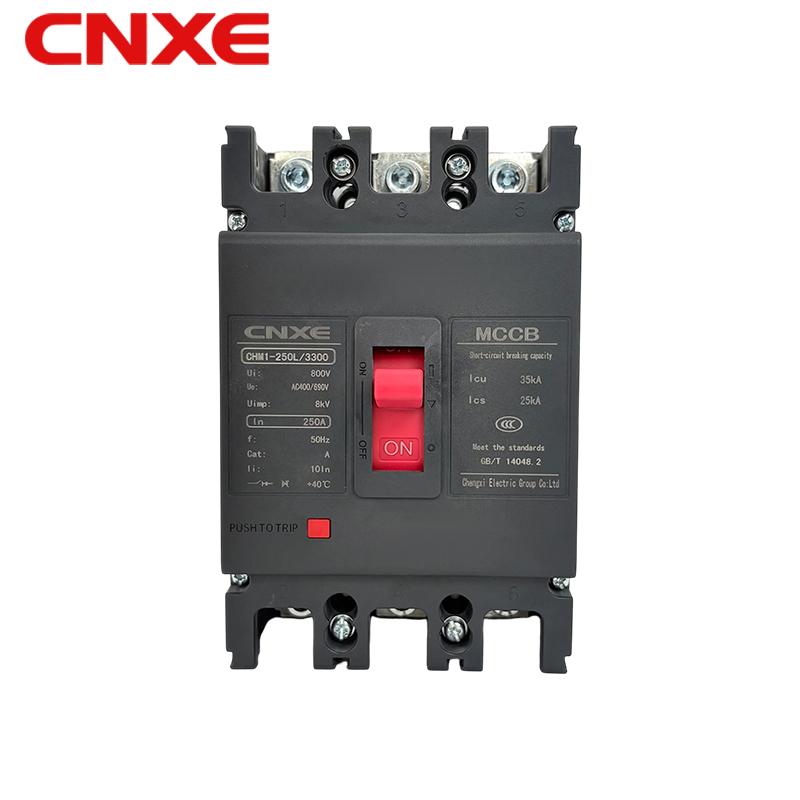

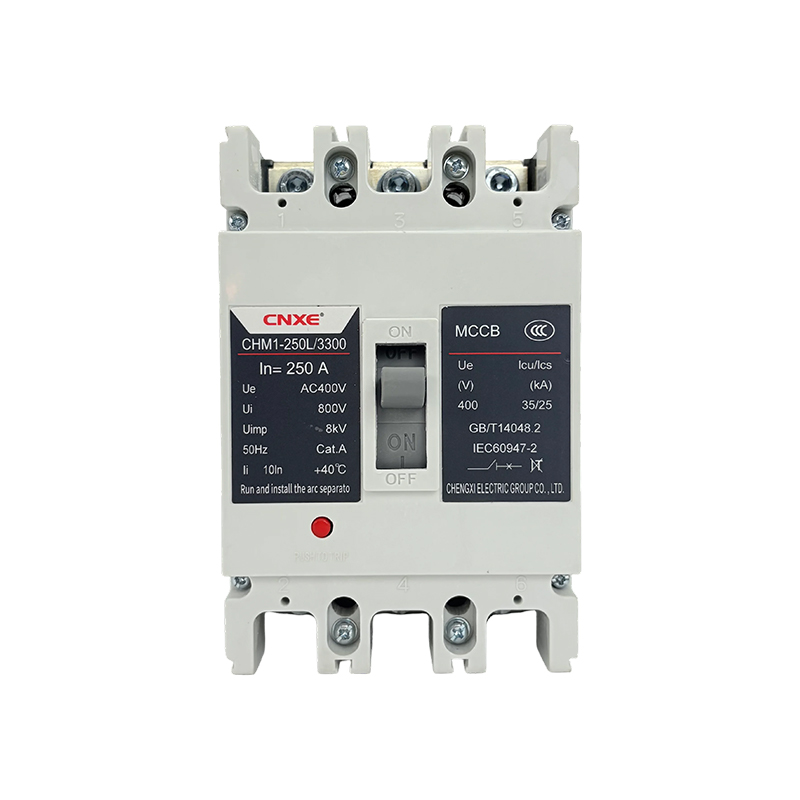

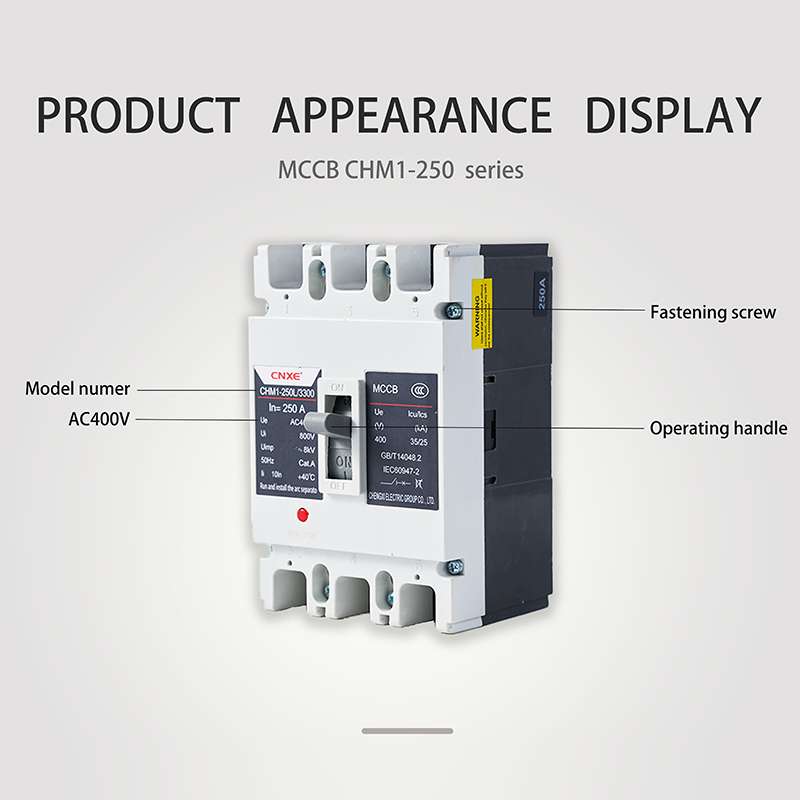

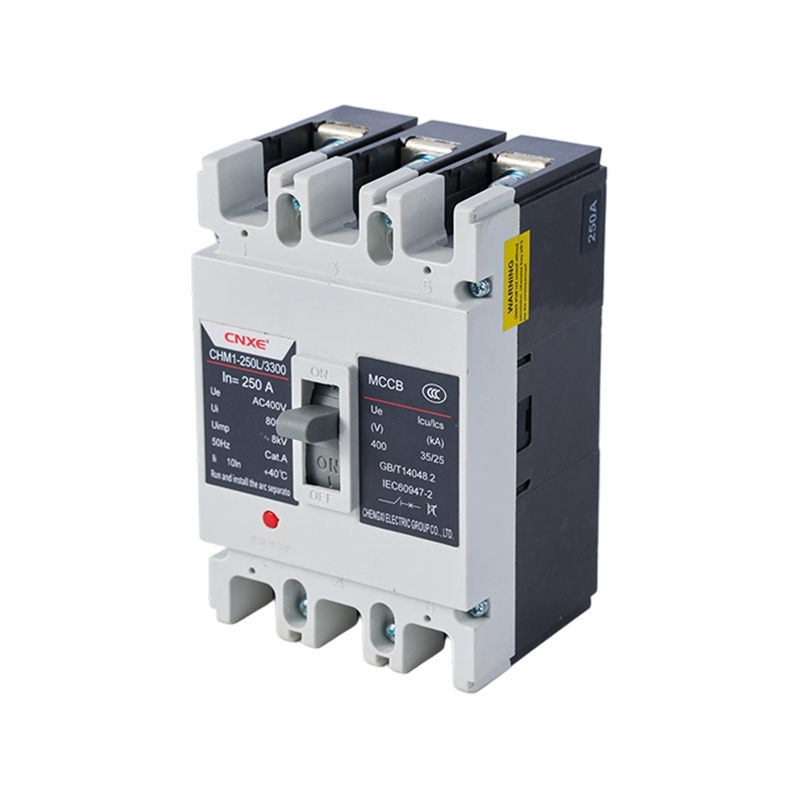

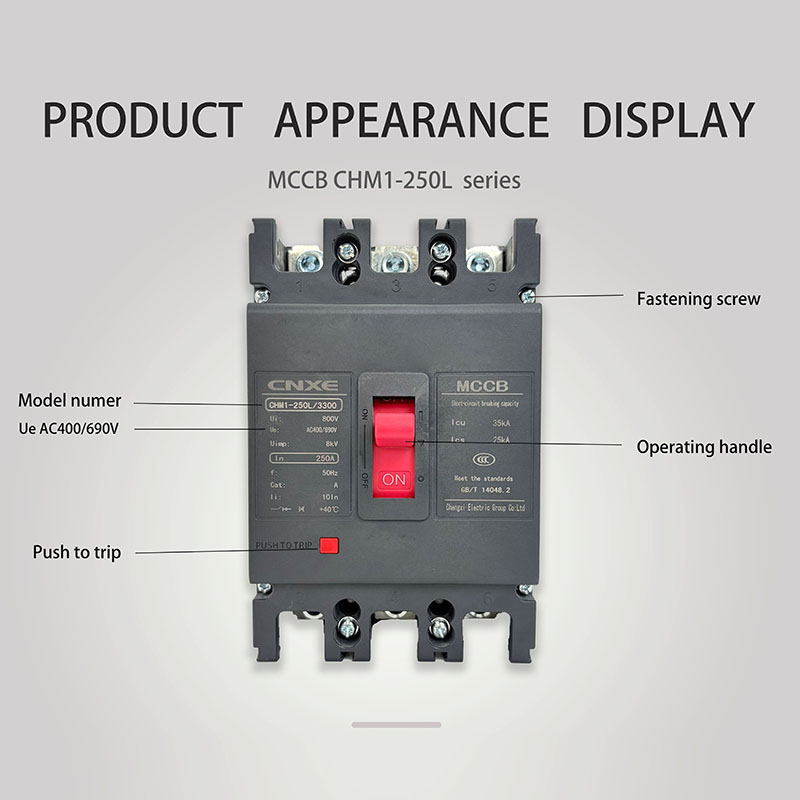

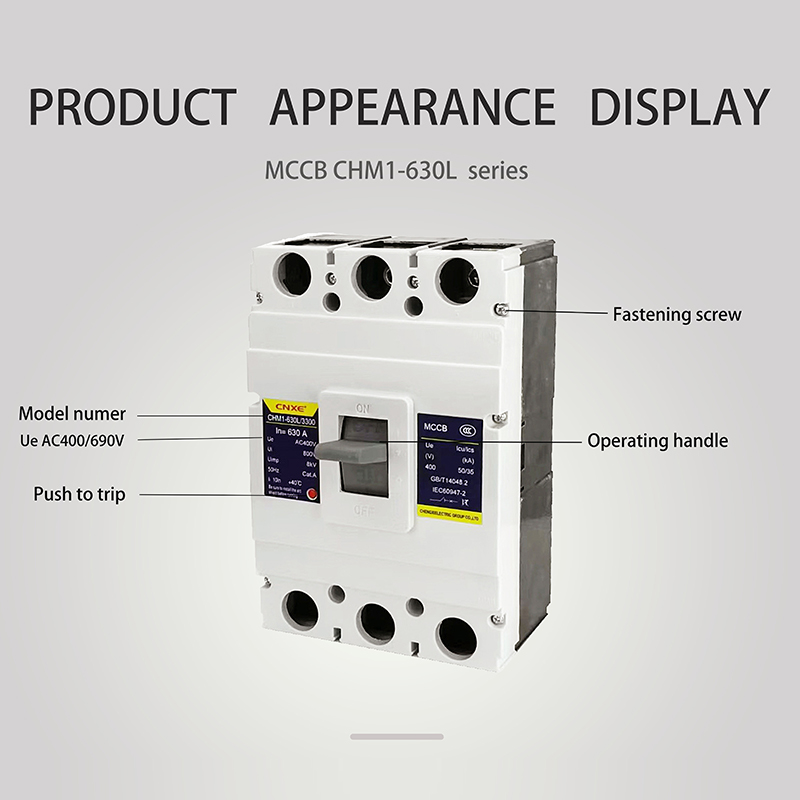

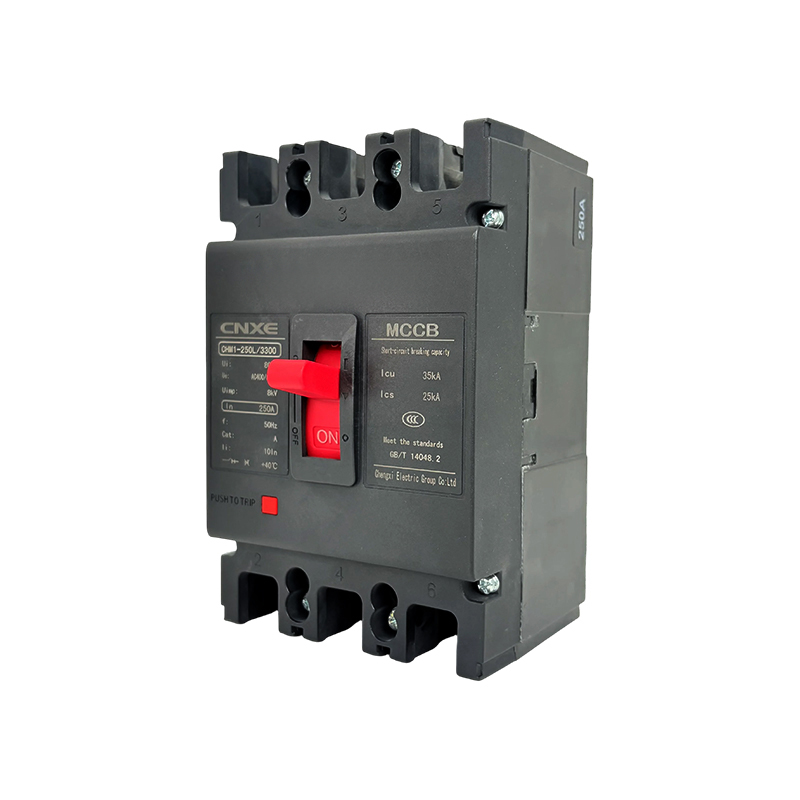

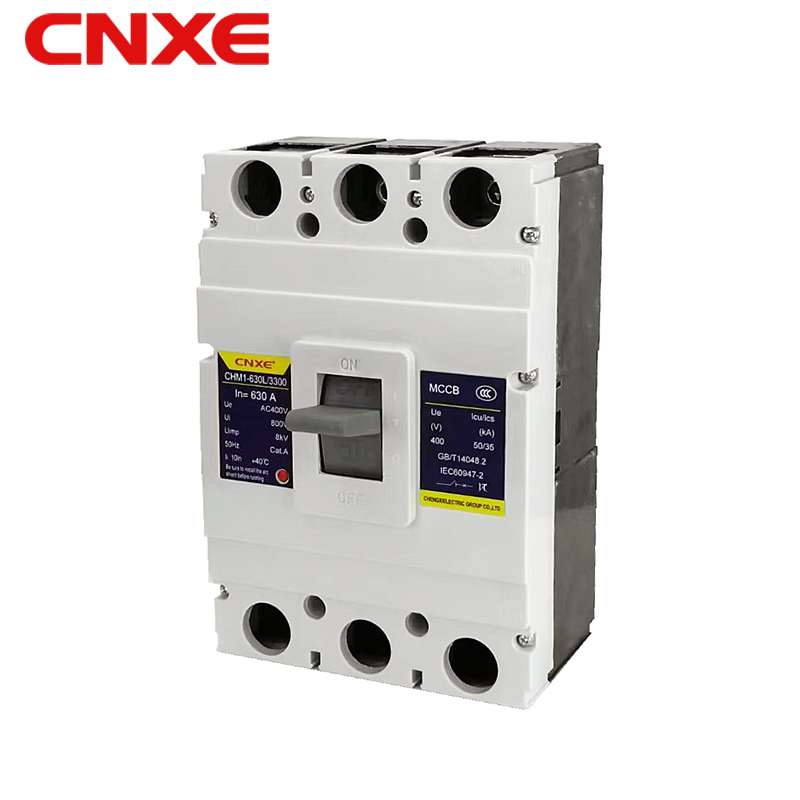

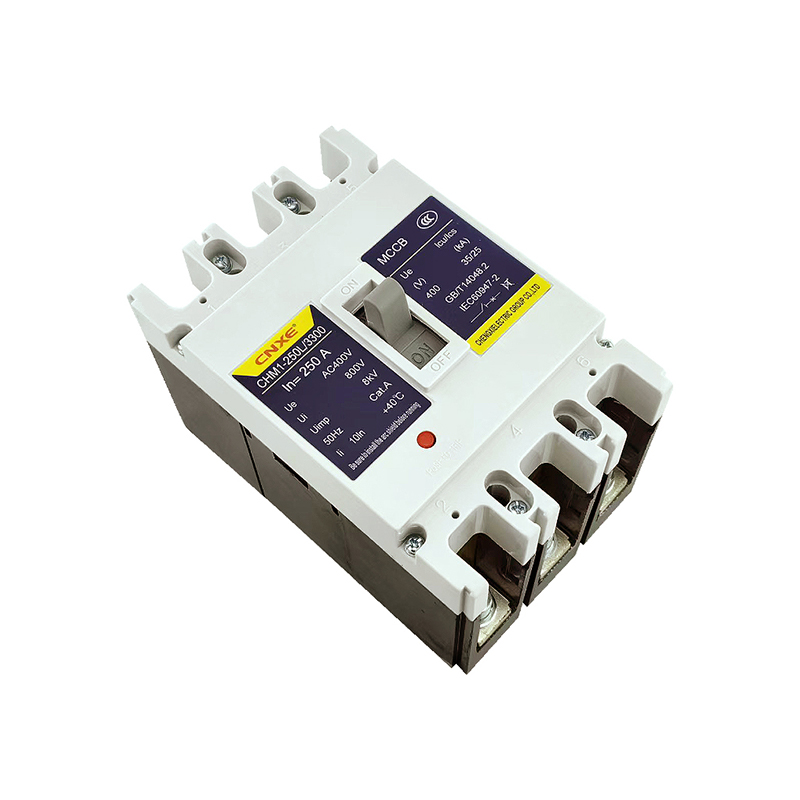

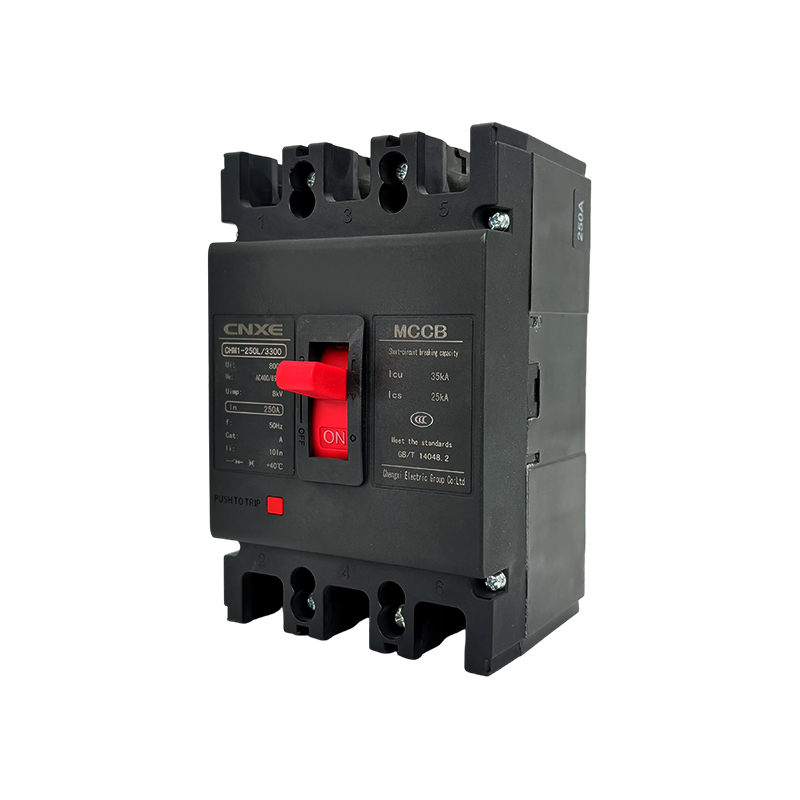

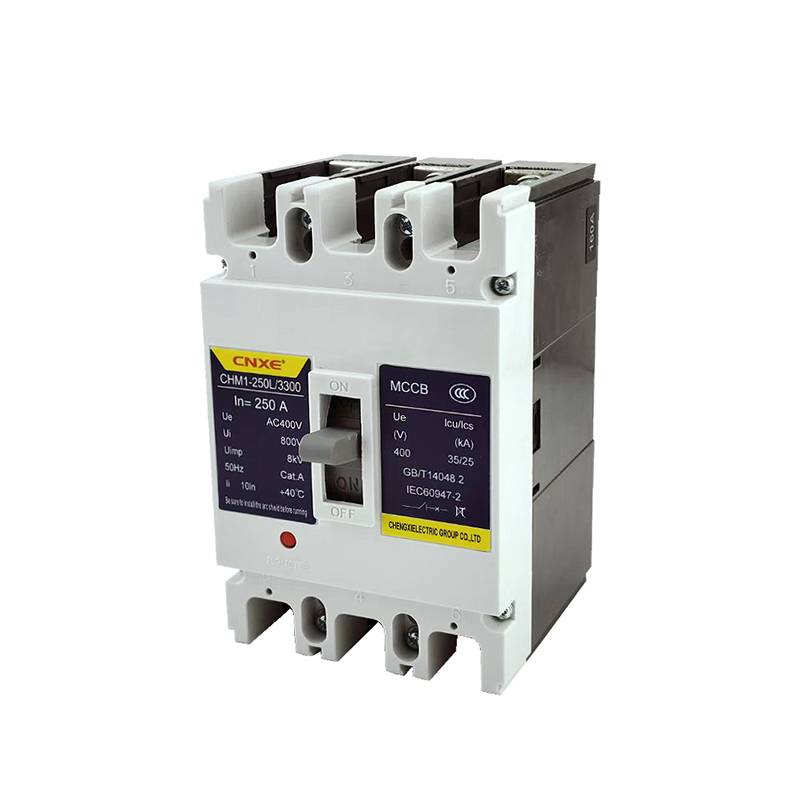

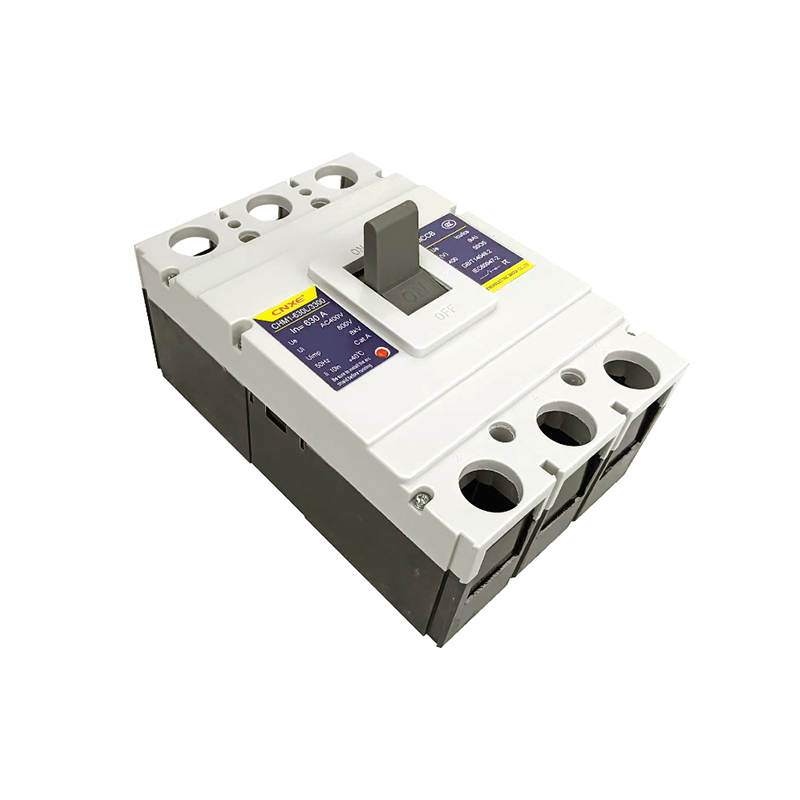

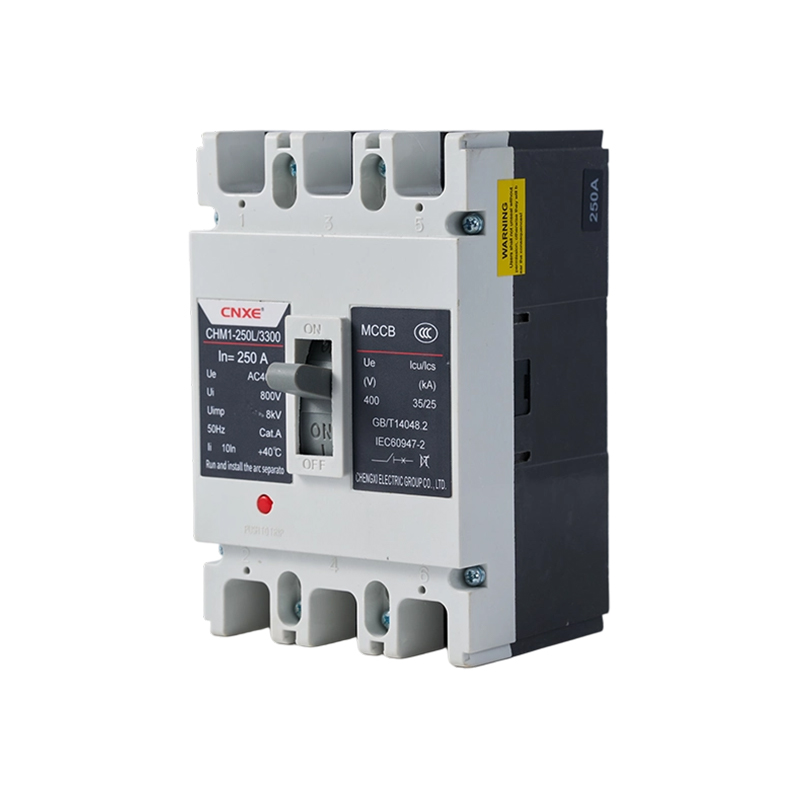

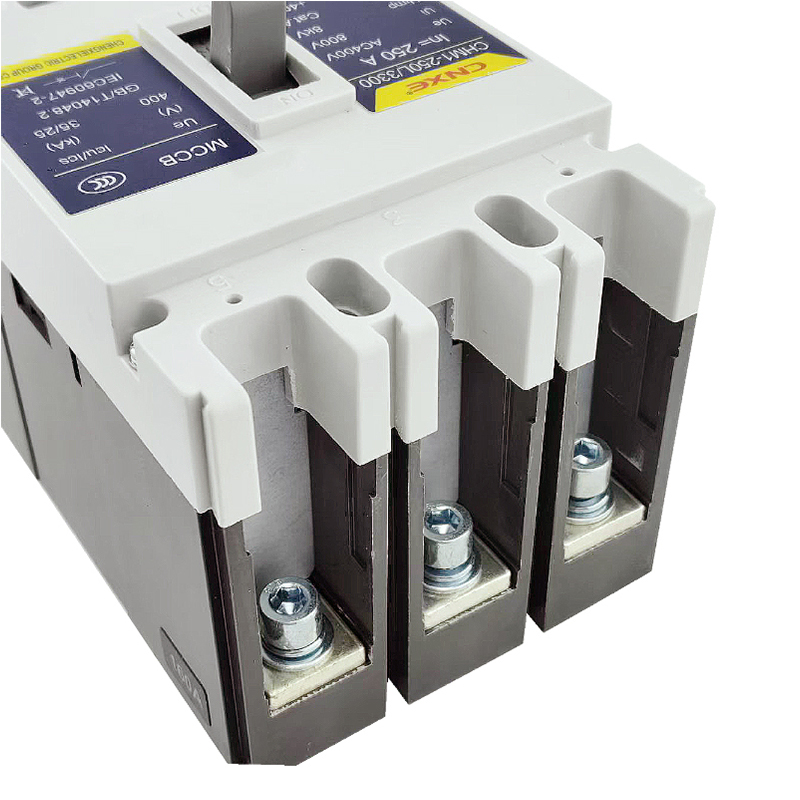

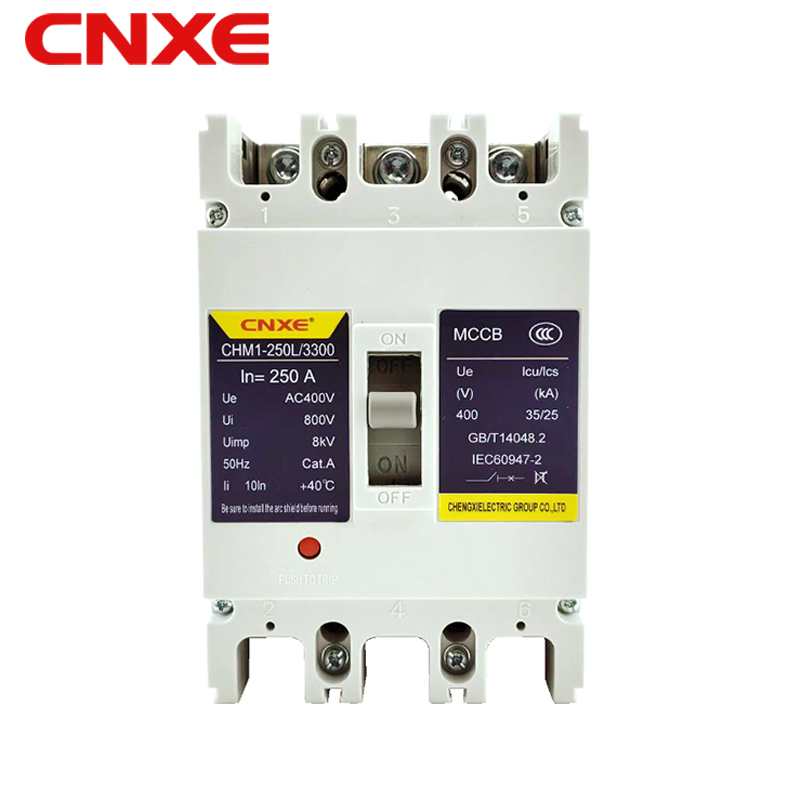

Disyuntor de caja moldeada (MCCB)

Los disyuntores de caja moldeada de la serie CHM1 son aparatos de protección de baja tensión y alto rendimiento, desarrollados con tecnología de fabricación avanzada y carcasa de plástico de ingeniería de alta calidad. Cuentan con un diseño modular, estructura compacta, alto poder de corte y protección precisa. Proporcionan protección integral contra sobrecargas y cortocircuitos, y admiten una amplia gama de accesorios opcionales. Se utilizan ampliamente en la distribución de energía en edificios, el control industrial y la protección de motores.

Normas aplicables

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-1 – General

IEC 60947-2 – Disyuntores de baja tensión

Condiciones de servicio

Temperatura ambiente: -5 °C a +40 °C (operación continua). Para temperaturas >40 °C (hasta 60 °C en protección de motores) se aplican factores de reducción.

Temperatura de almacenamiento: -20 °C a +70 °C.

Altitud: ≤ 2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Posible condensación en ambientes húmedos.

Grado de contaminación: 3 (entorno industrial, según IEC 60947-1/60664-1).

Grado de protección

Cuerpo del disyuntor: IP20.

Instalados en aparamenta:

Con manija de palanca: IP40.

Con mecanismo eléctrico: IP40.

Función de aislamiento e indicación de contactos

Cumplen con IEC 60947-2 respecto a la función de aislamiento.

La posición de aislamiento corresponde a la posición “O” (OFF).

La indicación “OFF” sólo aparece cuando los contactos están realmente abiertos.

El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.

El disyuntor de corriente residual de caja moldeada de la serie CHM1LE es un dispositivo de protección de baja tensión y alto rendimiento, ampliamente utilizado en instalaciones residenciales, comerciales e industriales. Combina funciones de protección diferencial con las de un disyuntor de caja moldeada, proporcionando seguridad integral para personas y equipos.

Puntos destacados

Seguridad: Protección diferencial de alta sensibilidad contra fugas a tierra, reduciendo el riesgo de descargas eléctricas.

Alta fiabilidad: Fabricado con materiales duraderos, con funcionamiento estable y baja tasa de fallas.

Fácil instalación y mantenimiento: Diseño compacto y modular que facilita la integración y las tareas de mantenimiento.

Protección multifuncional: Incluye protección contra sobrecargas y cortocircuitos además de la protección diferencial.

Durabilidad: Carcasa moldeada de material termoplástico, resistente a impactos y a la corrosión.

Eficiencia energética: Diseño optimizado que reduce el consumo de energía.

Amplia adaptabilidad: Adecuado para diversos rangos de voltaje y corriente en sistemas de baja tensión.

Operación sencilla: Accionamiento mediante manija ergonómica, de fácil manejo.

Certificación garantizada: Cumple estrictamente con normas internacionales, asegurando seguridad y calidad.

Con su excelente rendimiento y versatilidad, la serie CHM1LE constituye una solución fiable y eficiente para garantizar la seguridad eléctrica en sistemas de baja tensión.

Los disyuntores electrónicos de caja moldeada de la serie CHM1E son dispositivos de protección de baja tensión y alto rendimiento, adecuados para sistemas de CA de 50/60 Hz. Disponen de un voltaje de aislamiento nominal de 800 V, un voltaje de servicio de hasta 690 V y una corriente nominal de 16 a 800 A. Están diseñados para maniobras ocasionales y arranques poco frecuentes de motores, ofreciendo protección eficaz contra sobrecargas, cortocircuitos y subtensiones, y garantizando la seguridad de circuitos y equipos eléctricos en la distribución de energía industrial, edificios y sistemas de control.

Normas aplicables

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-1 – General

IEC 60947-2 – Disyuntores de baja tensión

Condiciones de servicio

Temperatura ambiente: -5 °C a +40 °C (operación continua). Para >40 °C (hasta 60 °C en protección de motores), aplicar factores de reducción.

Temperatura de almacenamiento: -20 °C a +70 °C.

Altitud: ≤2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Considerar el impacto de la condensación.

Grado de contaminación: 3 (entornos industriales, IEC 60947-1/60664-1).

Grado de protección: IP20 (cuerpo). Instalados en aparamenta: IP40 con palanca o con mecanismo eléctrico.

Función de aislamiento e indicación fiable de contactos

Cumplen con IEC 60947-2 respecto a la función de aislamiento.

La posición de aislamiento corresponde a “O” (OFF).

La indicación OFF sólo aparece cuando los contactos están realmente abiertos.

El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.

El disyuntor inteligente de la serie CHM3L es un moderno dispositivo de protección de baja tensión diseñado para mejorar la seguridad y la confiabilidad de los sistemas eléctricos. Su carcasa de material termoplástico moldeado garantiza alta resistencia y durabilidad en diferentes entornos.

Incorpora una pantalla digital integrada en el panel frontal que permite supervisar en tiempo real parámetros como corriente y tensión. Dispone además de botones de control e indicadores LED bicolor (rojo/verde) que facilitan la visualización del estado operativo y de las condiciones de falla.

El disyuntor proporciona protección integral contra sobrecargas, cortocircuitos y fugas a tierra, previniendo eficazmente incidentes eléctricos. Su diseño modular simplifica la instalación y el mantenimiento, lo que lo hace adecuado para una amplia gama de aplicaciones residenciales, comerciales e industriales, ofreciendo una solución de protección eléctrica avanzada y confiable.

El disyuntor electrónico de la serie CHM1E es un dispositivo de protección de baja tensión con unidad de disparo electrónica y pantalla digital integrada. Su diseño modular y los múltiples bornes de conexión lo hacen adecuado para diversas configuraciones de circuitos. Una manija operativa frontal de gran tamaño facilita las maniobras y el mantenimiento manual.

Este disyuntor proporciona protección contra sobrecarga, cortocircuito y subtensión, desconectando automáticamente el circuito en caso de anomalías para proteger instalaciones y equipos. La pantalla LCD muestra en tiempo real el estado operativo, la tensión, la corriente y otros parámetros, proporcionando una supervisión continua.

Además, incorpora indicadores LED (verde/rojo) que permiten identificar rápidamente el estado de servicio o la presencia de fallas. Su carcasa aislante moldeada garantiza seguridad operativa y reduce el riesgo de descargas eléctricas.

Gracias a estas características, el disyuntor CHM1E con pantalla digital resulta especialmente adecuado para sistemas eléctricos en entornos industriales y comerciales, ofreciendo protección fiable y una gestión eficaz de la distribución de energía.

La serie CHM1 dispone de accesorios diseñados para ampliar la funcionalidad de los disyuntores y garantizar un uso más seguro y flexible en distintas aplicaciones. Entre los principales accesorios se encuentran:

Liberación de derivación (Shunt Trip, 63 V)

Permite la desconexión remota del disyuntor, utilizada habitualmente para apertura de emergencia o control a distancia.

Carcasa plástica resistente a impactos, que asegura durabilidad y seguridad en diversos entornos.

Compatible con disyuntores de las series CM1 y TM30 (NF30).

Contacto auxiliar tipo 400(H)FC

Proporciona contactos adicionales, normalmente para circuitos de señalización o control.

Carcasa resistente a impactos, que refuerza su fiabilidad y vida útil.

Compatible con disyuntores de las series CM1 y TM30 (NF30).

Estos accesorios incrementan la versatilidad de los disyuntores CHM1, facilitando su integración en sistemas eléctricos industriales y comerciales.

Los accesorios del disyuntor de caja moldeada electrónica CHM1LE/CHM1E incluyen varios tipos diferentes de válvulas solenoides. Cada producto tiene su propia función y aplicación específica:

1. Serie CML: Esta serie de válvulas solenoides es adecuada para aplicaciones de dispensación y mezcla. Cuenta con un puerto NPT de 1/8 de pulgada para un control preciso del fluido.

2. Serie CDM: Esta serie cuenta con actuadores eléctricos, adecuados para aplicaciones que requieren control eléctrico, lo que permite la operación remota y el control automatizado.

3. Serie CD: Esta serie presenta actuadores eléctricos, diseñados para una gama más amplia de aplicaciones, proporcionando una solución de control eléctrico confiable.

4. Serie LCD: esta serie cuenta con actuadores eléctricos, que pueden contar con una pantalla de cristal líquido (LCD) para una interfaz de operador y un monitoreo de estado más intuitivos.

Estos productos son adecuados para automatización industrial, control de fluidos y otros campos, satisfaciendo diversas necesidades de control.

El disyuntor de caja moldeada de la serie DZ20 es un dispositivo de protección eléctrica diseñado para salvaguardar los circuitos contra sobrecargas y cortocircuitos.

Características del material

- La carcasa está fabricada con materiales altamente resistentes a impactos y con gran capacidad retardante de llama, lo que garantiza estabilidad estructural y seguridad en entornos exigentes.

- Estos materiales no solo resisten impactos físicos, sino que también reducen la propagación del fuego en caso de incendio, mejorando la fiabilidad protectora del equipo.

Características funcionales

- Incorpora protección contra sobrecargas y cortocircuitos, con desconexión rápida para evitar daños en equipos y líneas.

- Incluye un mecanismo de operación manual que permite abrir o cerrar el disyuntor de forma segura cuando se requiera.

Opciones de montaje

- Compatible con distintos métodos de instalación, como montaje fijo y montaje en riel DIN, ofreciendo flexibilidad según las necesidades del sistema.

- Esta versatilidad lo hace adecuado para diversos sistemas de control y distribución eléctrica.

Ámbitos de aplicación

- Ampliamente utilizado en redes de distribución eléctrica de edificios industriales, comerciales y residenciales, protegiendo equipos como motores y transformadores.

- Especialmente indicado en aplicaciones que requieren operación y mantenimiento frecuentes, como líneas de producción o complejos comerciales.

Seguridad y fiabilidad

- Cumple con las normas de seguridad eléctrica pertinentes, garantizando protección estable en diferentes condiciones de operación.

- Cada unidad se somete a un riguroso control de calidad y pruebas de fiabilidad, asegurando una larga vida útil.

El disyuntor de fuga de la serie DZ20LE está diseñado con una carcasa transparente, especialmente indicado para cuadros eléctricos compactos que requieren alto rendimiento en un espacio reducido.

Características principales

1. Carcasa transparente: facilita la observación directa de los componentes internos para mantenimiento y resolución de fallas.
2. Diseño modular: la disposición optimizada de los componentes internos simplifica la instalación, sustitución y mantenimiento.
3. Alto grado de protección: la carcasa protege frente a polvo y salpicaduras de agua, garantizando un funcionamiento fiable en entornos exigentes.
4. Versatilidad: adecuado para diversas aplicaciones de control eléctrico, incluyendo automatización industrial y sistemas de distribución.
5. Seguridad: los componentes cumplen con las normas de seguridad eléctrica, proporcionando protección efectiva para los operadores.

Ámbitos de aplicación

El DZ20LE se utiliza ampliamente en fabricación, construcción, gestión de energía y otras industrias, satisfaciendo las necesidades de protección y control eléctrico en sistemas modernos.

I. Rendimiento Central y Ventajas

Esta serie de interruptores automáticos moldeados posee una capacidad de corte robusta y precisamente escalonada, permitiendo interrumpir rápidamente la corriente frente a fallos de cortocircuito, construyendo una sólida línea de defensa para el sistema de distribución. Simultáneamente, cuenta con una protección precisa contra sobrecargas; los diferentes modelos pueden adaptarse a distintas necesidades de corriente, combinados con las características de disparo correspondientes, monitoreando en tiempo real la carga del circuito para garantizar el funcionamiento estable de los equipos eléctricos. En cuanto a la adaptabilidad ambiental, admiten múltiples niveles de voltaje, poseen un alto voltaje nominal de aislamiento y un alto voltaje de soporte de impulso, y pueden operar de manera estable en un amplio rango de temperaturas, adaptándose a diversas condiciones operativas complejas.

II. Puntos Fuertes Centrales

En cuanto a la marca, CNXE, como una marca reconocida en el campo eléctrico, sigue estrictamente los estándares nacionales, cuenta con la certificación 3C, ofrece calidad confiable y un sistema de servicio postventa completo. En la operación, están equipados con una manija de operación conspicua, donde el estado (encendido/apagado) es claro de un vistazo; el diseño modular hace que la instalación y el mantenimiento sean más eficientes. Además, los modelos de alta corriente cuentan con optimizaciones especiales en el sistema de extinción de arco y el material de los contactos: la velocidad de extinción de arco es más rápida, la vida útil de los contactos es más larga, y la capacidad de corte y de conducción de corriente está completamente mejorada, siendo una opción preferente para proyectos de distribución medianos y grandes.

III. Escenarios de Aplicación Típicos

• Entorno Industrial: Los modelos de baja corriente pueden utilizarse en circuitos derivados de distribución para pequeños motores, equipos de máquinas-herramienta y líneas de montaje en talleres. Los modelos de alta corriente son adecuados para la distribución principal de grandes líneas de producción, circuitos de salida del lado de baja tensión de subestaciones y la protección y control de equipos de alta potencia.

• Edificios Comerciales: Los modelos de baja corriente desempeñan un papel protector en los circuitos derivados de iluminación y aire acondicionado de supermercados y edificios de oficinas. Los modelos de alta corriente pueden garantizar la seguridad eléctrica en los circuitos de distribución de equipos grandes en centros comerciales y departamentos críticos de hospitales.

• Ámbito Civil/Doméstico: Los modelos de baja corriente son adecuados para la distribución principal en grandes comercios o villas, o para circuitos eléctricos importantes.

• Energía e Infraestructura: Los modelos de alta corriente pueden utilizarse en equipos de distribución para energías renovables y en circuitos de distribución auxiliar para el transporte ferroviario urbano, proporcionando una fuente de energía confiable para los proyectos relacionados.
