Disyuntor de caja moldeada (MCCB)

Los disyuntores de caja moldeada de la serie CHM1 son aparatos de protección de baja tensión y alto rendimiento, desarrollados con tecnología de fabricación avanzada y carcasa de plástico de ingeniería de alta calidad. Cuentan con un diseño modular, estructura compacta, alto poder de corte y protección precisa. Proporcionan protección integral contra sobrecargas y cortocircuitos, y admiten una amplia gama de accesorios opcionales. Se utilizan ampliamente en la distribución de energía en edificios, el control industrial y la protección de motores.

Normas aplicables

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-1 – General

IEC 60947-2 – Disyuntores de baja tensión

Condiciones de servicio

Temperatura ambiente: -5 °C a +40 °C (operación continua). Para temperaturas >40 °C (hasta 60 °C en protección de motores) se aplican factores de reducción.

Temperatura de almacenamiento: -20 °C a +70 °C.

Altitud: ≤ 2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Posible condensación en ambientes húmedos.

Grado de contaminación: 3 (entorno industrial, según IEC 60947-1/60664-1).

Grado de protección

Cuerpo del disyuntor: IP20.

Instalados en aparamenta:

Con manija de palanca: IP40.

Con mecanismo eléctrico: IP40.

Función de aislamiento e indicación de contactos

Cumplen con IEC 60947-2 respecto a la función de aislamiento.

La posición de aislamiento corresponde a la posición “O” (OFF).

La indicación “OFF” sólo aparece cuando los contactos están realmente abiertos.

El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.

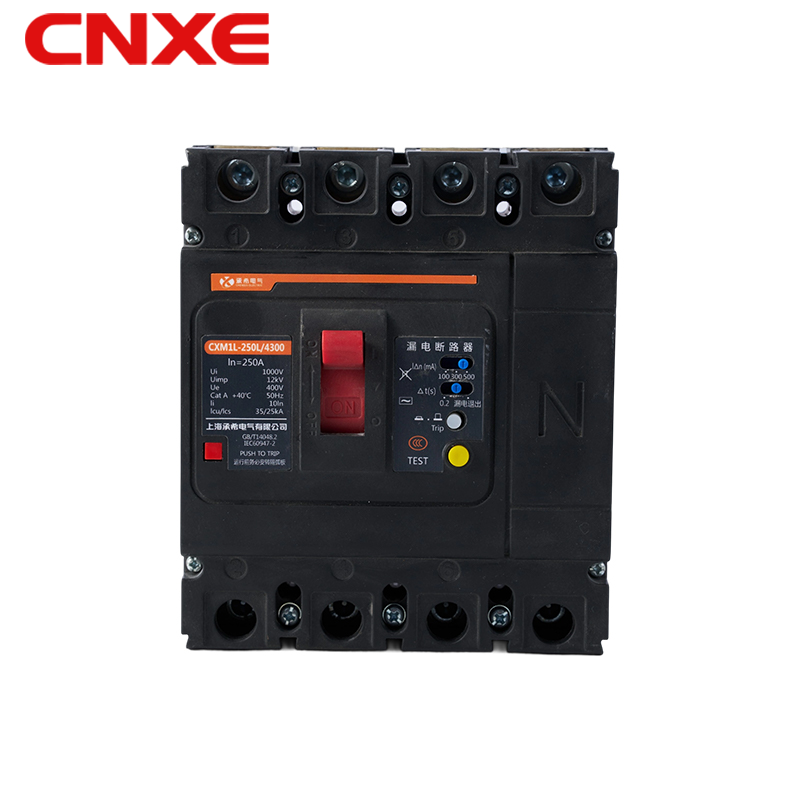

El disyuntor de corriente residual de caja moldeada de la serie CHM1LE es un dispositivo de protección de baja tensión y alto rendimiento, ampliamente utilizado en instalaciones residenciales, comerciales e industriales. Combina funciones de protección diferencial con las de un disyuntor de caja moldeada, proporcionando seguridad integral para personas y equipos.

Puntos destacados

Seguridad: Protección diferencial de alta sensibilidad contra fugas a tierra, reduciendo el riesgo de descargas eléctricas.

Alta fiabilidad: Fabricado con materiales duraderos, con funcionamiento estable y baja tasa de fallas.

Fácil instalación y mantenimiento: Diseño compacto y modular que facilita la integración y las tareas de mantenimiento.

Protección multifuncional: Incluye protección contra sobrecargas y cortocircuitos además de la protección diferencial.

Durabilidad: Carcasa moldeada de material termoplástico, resistente a impactos y a la corrosión.

Eficiencia energética: Diseño optimizado que reduce el consumo de energía.

Amplia adaptabilidad: Adecuado para diversos rangos de voltaje y corriente en sistemas de baja tensión.

Operación sencilla: Accionamiento mediante manija ergonómica, de fácil manejo.

Certificación garantizada: Cumple estrictamente con normas internacionales, asegurando seguridad y calidad.

Con su excelente rendimiento y versatilidad, la serie CHM1LE constituye una solución fiable y eficiente para garantizar la seguridad eléctrica en sistemas de baja tensión.

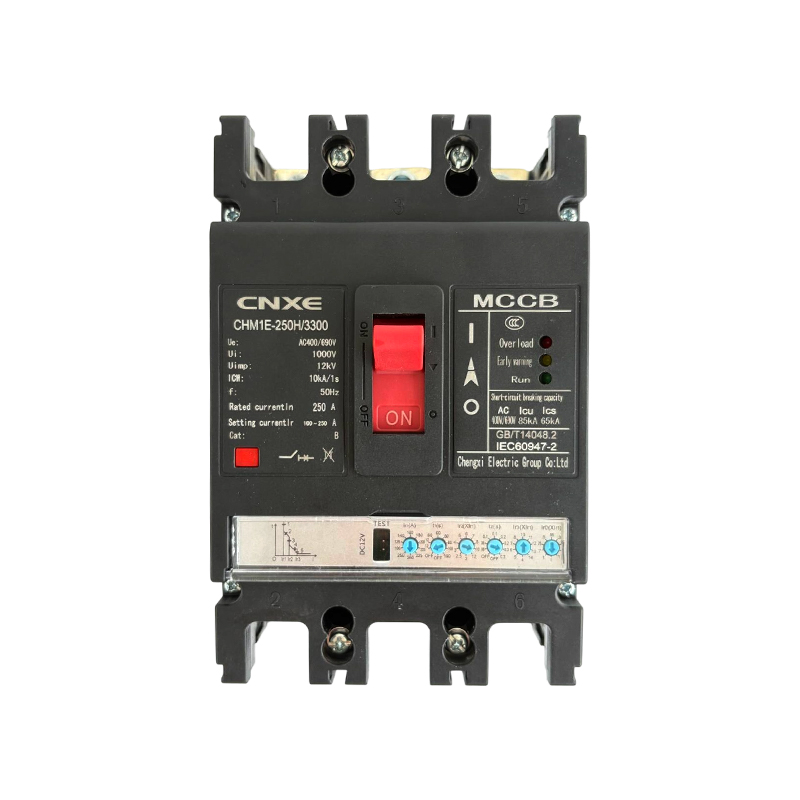

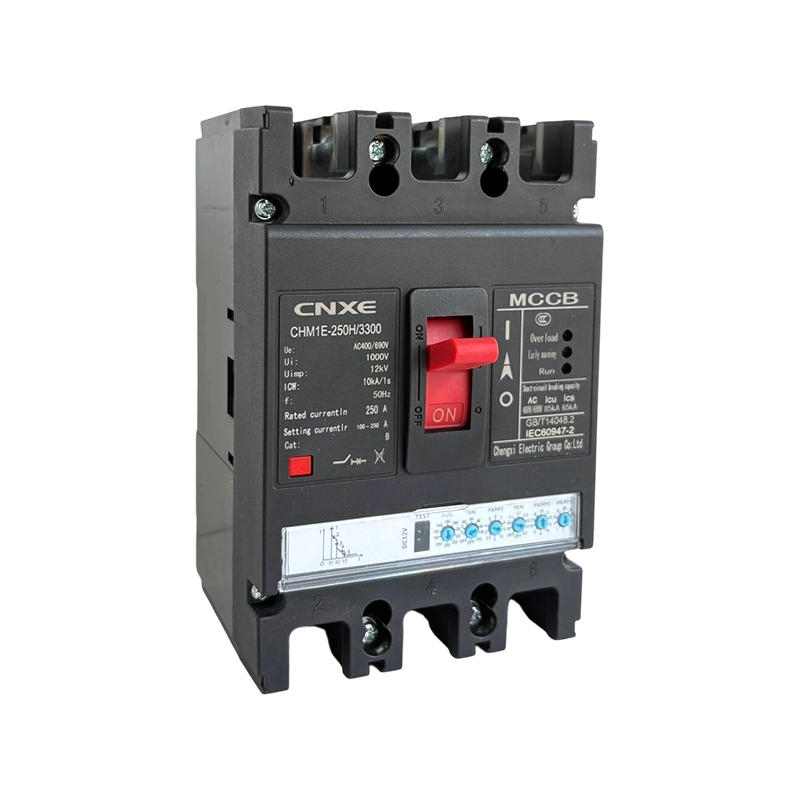

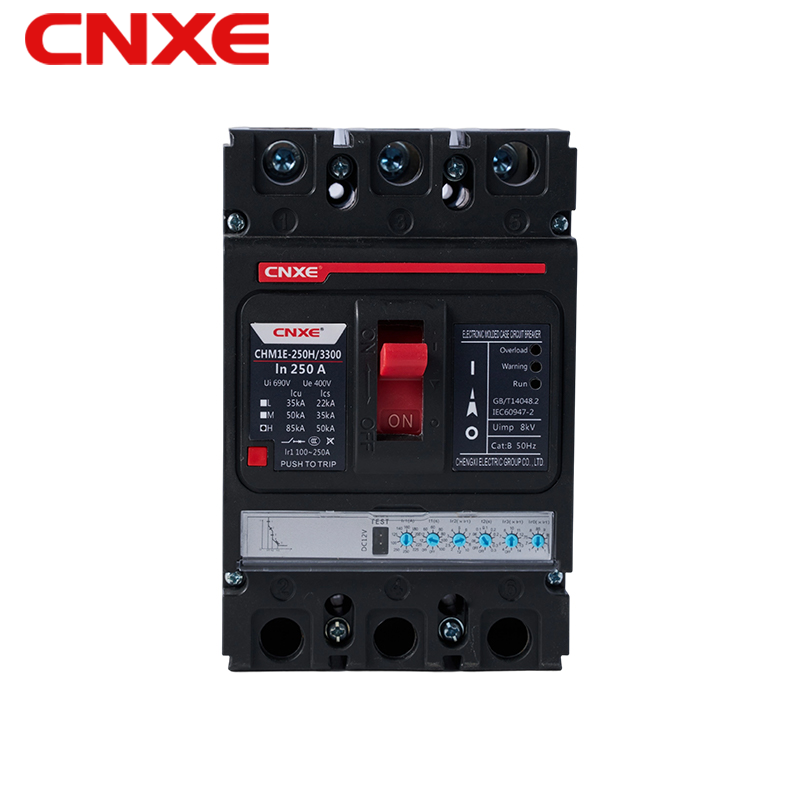

Los disyuntores electrónicos de caja moldeada de la serie CHM1E son dispositivos de protección de baja tensión y alto rendimiento, adecuados para sistemas de CA de 50/60 Hz. Disponen de un voltaje de aislamiento nominal de 800 V, un voltaje de servicio de hasta 690 V y una corriente nominal de 16 a 800 A. Están diseñados para maniobras ocasionales y arranques poco frecuentes de motores, ofreciendo protección eficaz contra sobrecargas, cortocircuitos y subtensiones, y garantizando la seguridad de circuitos y equipos eléctricos en la distribución de energía industrial, edificios y sistemas de control.

Normas aplicables

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores de baja tensión

IEC 60947-1 – General

IEC 60947-2 – Disyuntores de baja tensión

Condiciones de servicio

Temperatura ambiente: -5 °C a +40 °C (operación continua). Para >40 °C (hasta 60 °C en protección de motores), aplicar factores de reducción.

Temperatura de almacenamiento: -20 °C a +70 °C.

Altitud: ≤2000 m; para mayor altitud considerar reducción de rigidez dieléctrica y capacidad de enfriamiento.

Humedad relativa: máx. 50 % a 40 °C; hasta 90 % a 20 °C. Considerar el impacto de la condensación.

Grado de contaminación: 3 (entornos industriales, IEC 60947-1/60664-1).

Grado de protección: IP20 (cuerpo). Instalados en aparamenta: IP40 con palanca o con mecanismo eléctrico.

Función de aislamiento e indicación fiable de contactos

Cumplen con IEC 60947-2 respecto a la función de aislamiento.

La posición de aislamiento corresponde a “O” (OFF).

La indicación OFF sólo aparece cuando los contactos están realmente abiertos.

El sistema de indicación mantiene su fiabilidad mecánica, sin fugas de corriente y con resistencia a sobretensiones entre terminales de entrada y salida.

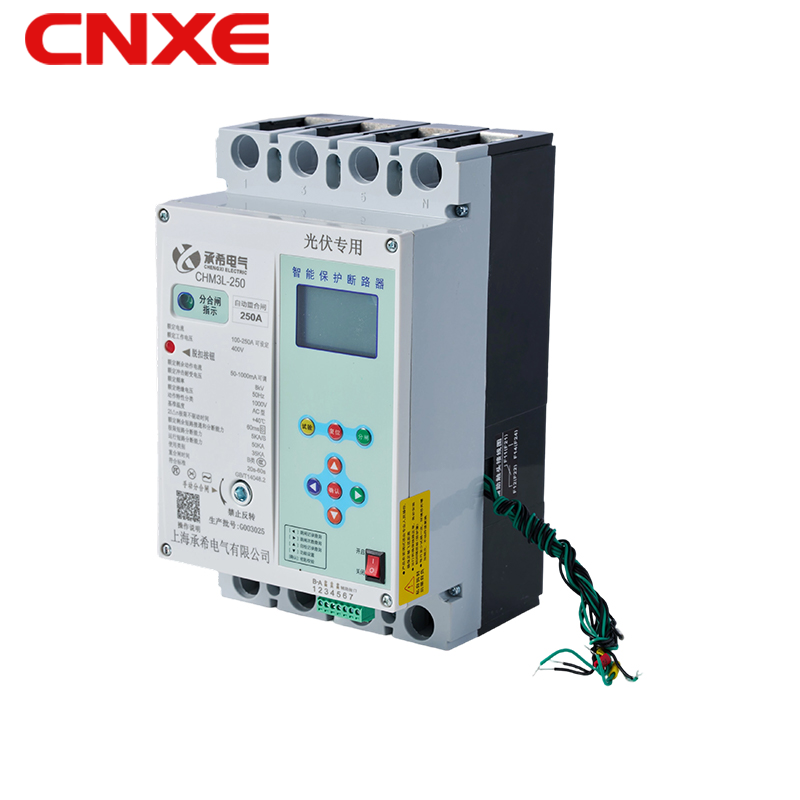

El disyuntor inteligente de la serie CHM3L es un moderno dispositivo de protección de baja tensión diseñado para mejorar la seguridad y la confiabilidad de los sistemas eléctricos. Su carcasa de material termoplástico moldeado garantiza alta resistencia y durabilidad en diferentes entornos.

Incorpora una pantalla digital integrada en el panel frontal que permite supervisar en tiempo real parámetros como corriente y tensión. Dispone además de botones de control e indicadores LED bicolor (rojo/verde) que facilitan la visualización del estado operativo y de las condiciones de falla.

El disyuntor proporciona protección integral contra sobrecargas, cortocircuitos y fugas a tierra, previniendo eficazmente incidentes eléctricos. Su diseño modular simplifica la instalación y el mantenimiento, lo que lo hace adecuado para una amplia gama de aplicaciones residenciales, comerciales e industriales, ofreciendo una solución de protección eléctrica avanzada y confiable.

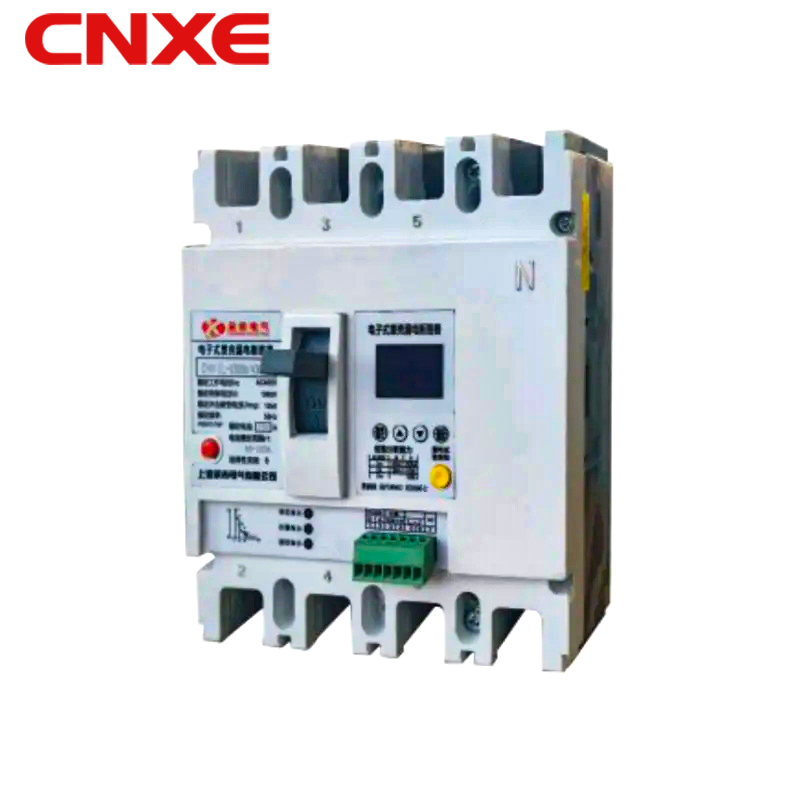

El disyuntor de la serie CHM1EL es un dispositivo de protección clave en equipos de distribución de energía. Proporciona protección integral contra fugas, sobrecargas y cortocircuitos, desconectando automáticamente el suministro para garantizar la seguridad del sistema. Incorpora monitoreo inteligente, con visualización en tiempo real del estado del circuito mediante una pantalla digital clara. Es adecuado para aplicaciones residenciales, comerciales e industriales, ofreciendo alta confiabilidad y seguridad operativa.

Características del producto

Estándares compatibles

GB/T 14048.1 – General

GB/T 14048.2 – Disyuntores

IEC 60947-1 – General

IEC 60947-2 – Disyuntores

Temperatura ambiente

Funcionamiento continuo entre -5 °C y 40 °C.

Para temperaturas superiores a 40 °C (o más de 60 °C en protección de motores), aplicar reducción o consultar con el fabricante.

Rango de almacenamiento: -20 °C a 70 °C.

Altitud

Uso normal: ≤ 2000 m.

Para altitudes superiores, deben considerarse variaciones en la rigidez dieléctrica y la disminución de la densidad del aire (consultar tabla de factores de reducción).

Nivel de protección

Cuerpo del disyuntor: IP20

Instalado en aparamenta:

Con manija de palanca: IP40

Con mecanismo eléctrico: IP40

Grado de contaminación

Operación en entornos de grado 3 (industriales), según IEC 60947-1 y 60664-1.

Humedad

A 40 °C, humedad relativa ≤ 50%.

Se permite mayor humedad a temperaturas más bajas (p. ej. 90% a 20 °C).

En el mes más lluvioso, promedio ≤ 90%.

Debe considerarse el efecto de la condensación sobre el rendimiento.

Función de aislamiento e indicación de contacto

Cumple con IEC 60947-2 en cuanto a requisitos de aislamiento.

La posición de aislamiento corresponde a O (OFF).

El mango indica "OFF" solo cuando los contactos están realmente abiertos.

Ni la manija ni el mecanismo eléctrico alteran la fiabilidad del sistema de indicación.

Tras pruebas, se garantiza:

Fiabilidad mecánica del sistema de indicación de contacto.

Ausencia de corriente de fuga.

Resistencia a sobretensiones entre terminales de entrada y salida.

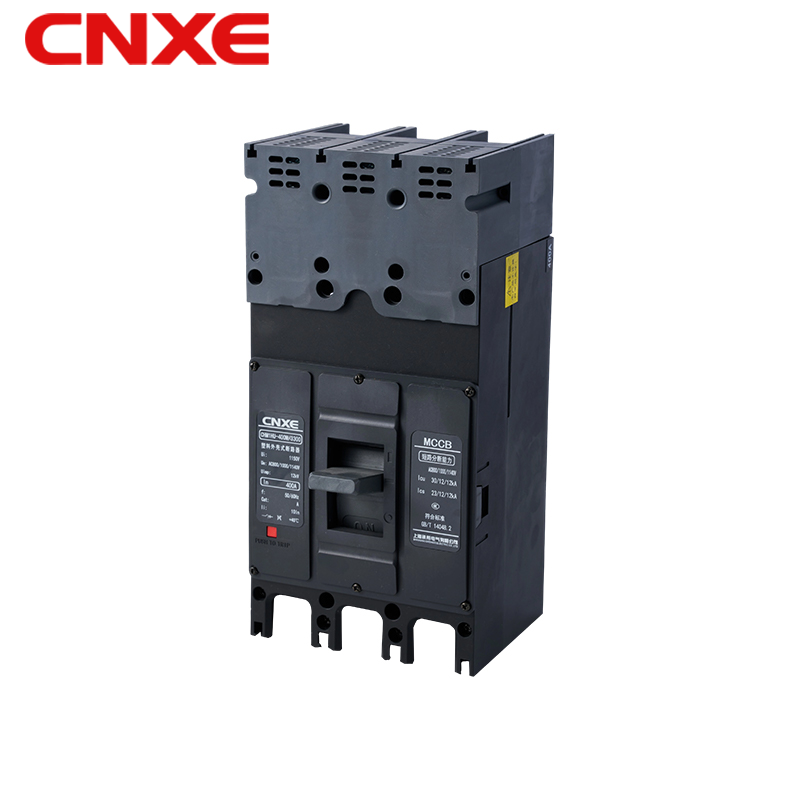

Los disyuntores fotovoltaicos de la serie CHM1HU están diseñados específicamente para aplicaciones de alta tensión en sistemas solares fotovoltaicos, con un rango de tensión nominal de 800 V a 1140 V. Se utilizan principalmente en la protección y conmutación de circuitos de corriente continua en plantas fotovoltaicas, sistemas de almacenamiento de energía y estaciones de conversión.

Ventajas del producto:

Alta capacidad de interrupción: garantiza una desconexión rápida y segura en caso de fallas de cortocircuito o sobrecarga.

Protección fiable: incluye protección contra sobrecorriente y fallas a tierra, asegurando la estabilidad de los sistemas solares.

Diseño modular y compacto: facilita la instalación en armarios de distribución de CC en centrales fotovoltaicas.

Carcasa de plástico resistente a impactos y retardante de llama: proporciona seguridad adicional y resistencia en entornos exigentes.

Adaptabilidad ambiental: diseñado para operar en condiciones de alta temperatura, polvo y humedad, típicas de los parques solares.

Aplicaciones típicas:

Protección de cadenas fotovoltaicas (PV strings) en grandes plantas solares.

Seccionamiento y protección en inversores fotovoltaicos de alta tensión.

Protección de bancos de baterías de almacenamiento de energía.

Uso en sistemas de distribución de CC en energías renovables.

Con su combinación de alto rendimiento, fiabilidad y seguridad, la serie CHM1HU se convierte en un componente esencial para garantizar el funcionamiento eficiente y seguro de los sistemas fotovoltaicos de alta tensión.

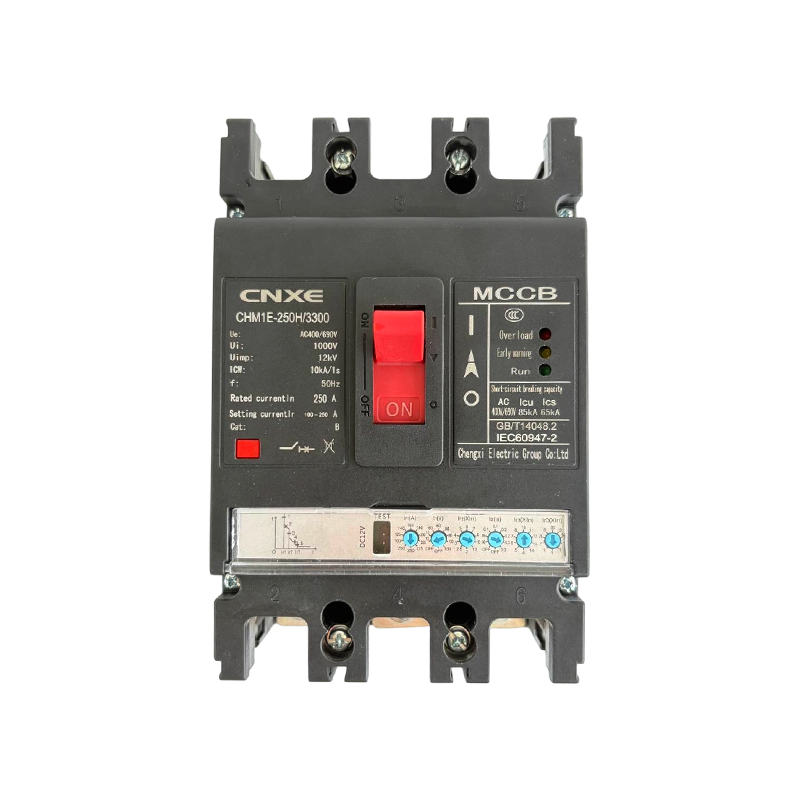

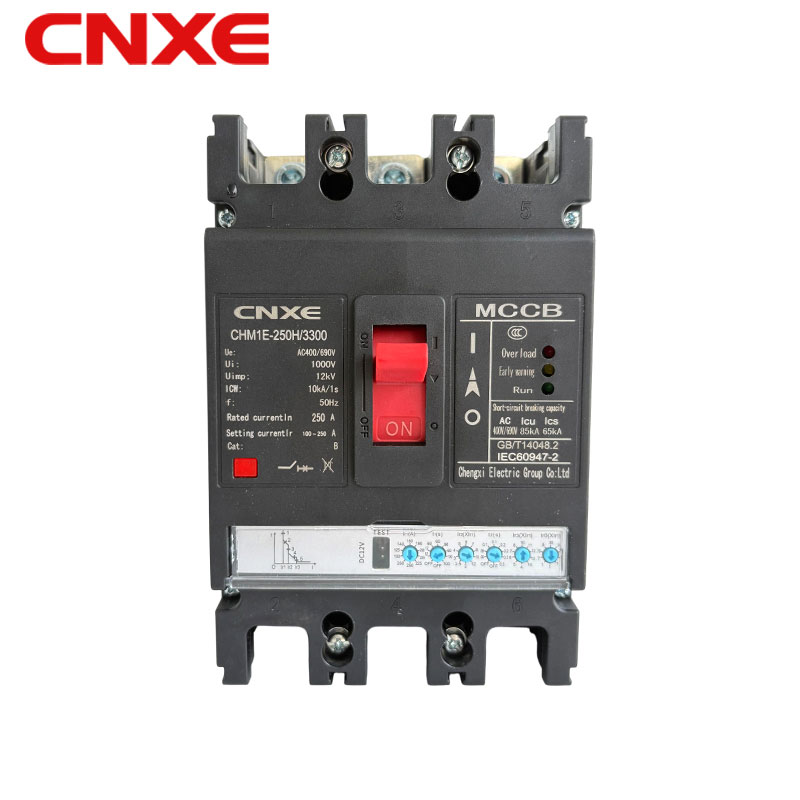

El disyuntor electrónico de la serie CHM1E es un dispositivo de protección de baja tensión con unidad de disparo electrónica y pantalla digital integrada. Su diseño modular y los múltiples bornes de conexión lo hacen adecuado para diversas configuraciones de circuitos. Una manija operativa frontal de gran tamaño facilita las maniobras y el mantenimiento manual.

Este disyuntor proporciona protección contra sobrecarga, cortocircuito y subtensión, desconectando automáticamente el circuito en caso de anomalías para proteger instalaciones y equipos. La pantalla LCD muestra en tiempo real el estado operativo, la tensión, la corriente y otros parámetros, proporcionando una supervisión continua.

Además, incorpora indicadores LED (verde/rojo) que permiten identificar rápidamente el estado de servicio o la presencia de fallas. Su carcasa aislante moldeada garantiza seguridad operativa y reduce el riesgo de descargas eléctricas.

Gracias a estas características, el disyuntor CHM1E con pantalla digital resulta especialmente adecuado para sistemas eléctricos en entornos industriales y comerciales, ofreciendo protección fiable y una gestión eficaz de la distribución de energía.

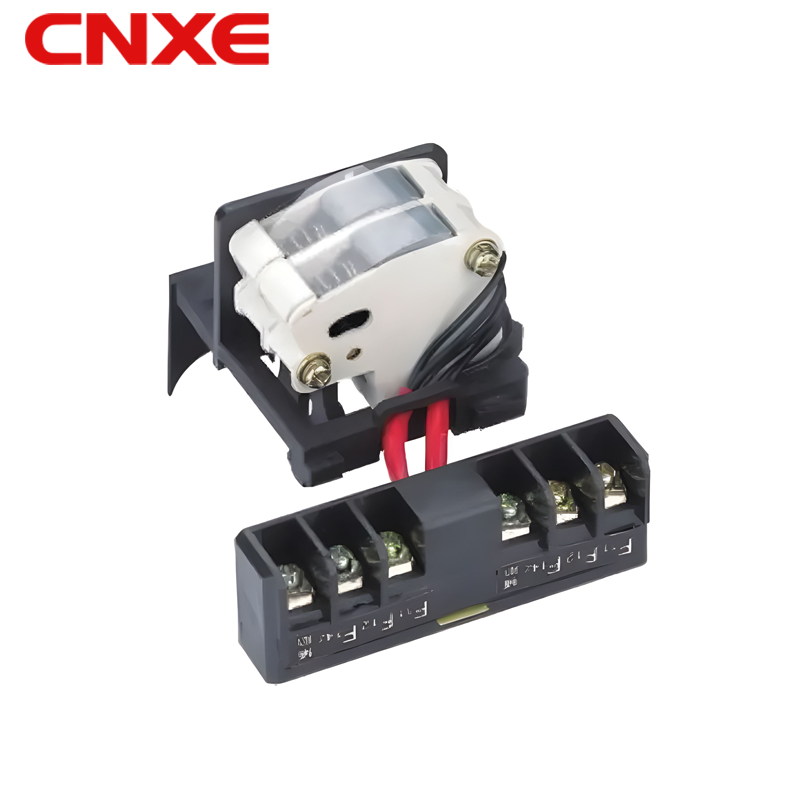

La serie CHM1 dispone de accesorios diseñados para ampliar la funcionalidad de los disyuntores y garantizar un uso más seguro y flexible en distintas aplicaciones. Entre los principales accesorios se encuentran:

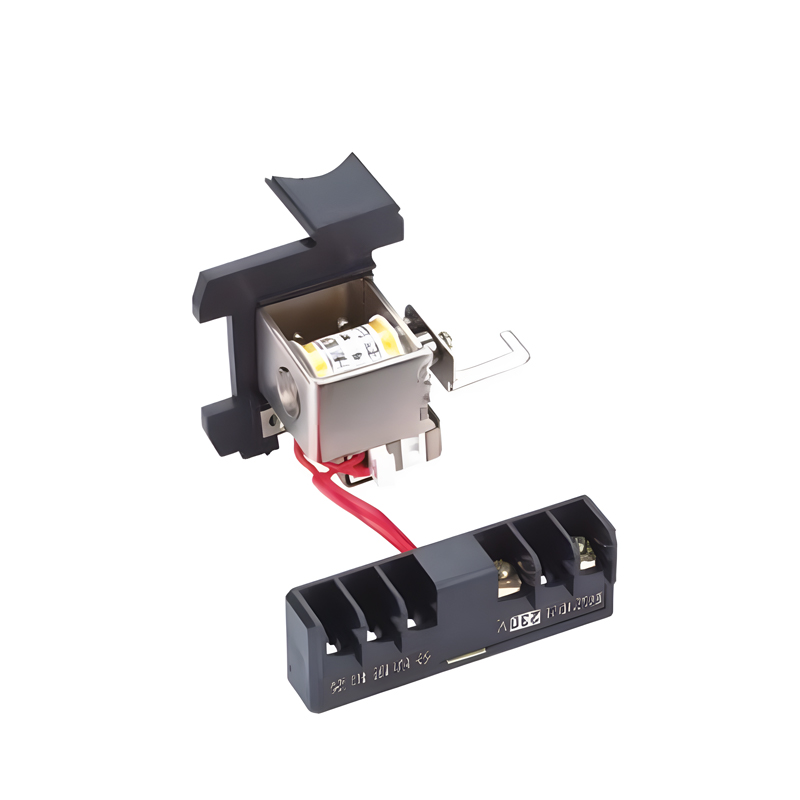

Liberación de derivación (Shunt Trip, 63 V)

Permite la desconexión remota del disyuntor, utilizada habitualmente para apertura de emergencia o control a distancia.

Carcasa plástica resistente a impactos, que asegura durabilidad y seguridad en diversos entornos.

Compatible con disyuntores de las series CM1 y TM30 (NF30).

Contacto auxiliar tipo 400(H)FC

Proporciona contactos adicionales, normalmente para circuitos de señalización o control.

Carcasa resistente a impactos, que refuerza su fiabilidad y vida útil.

Compatible con disyuntores de las series CM1 y TM30 (NF30).

Estos accesorios incrementan la versatilidad de los disyuntores CHM1, facilitando su integración en sistemas eléctricos industriales y comerciales.

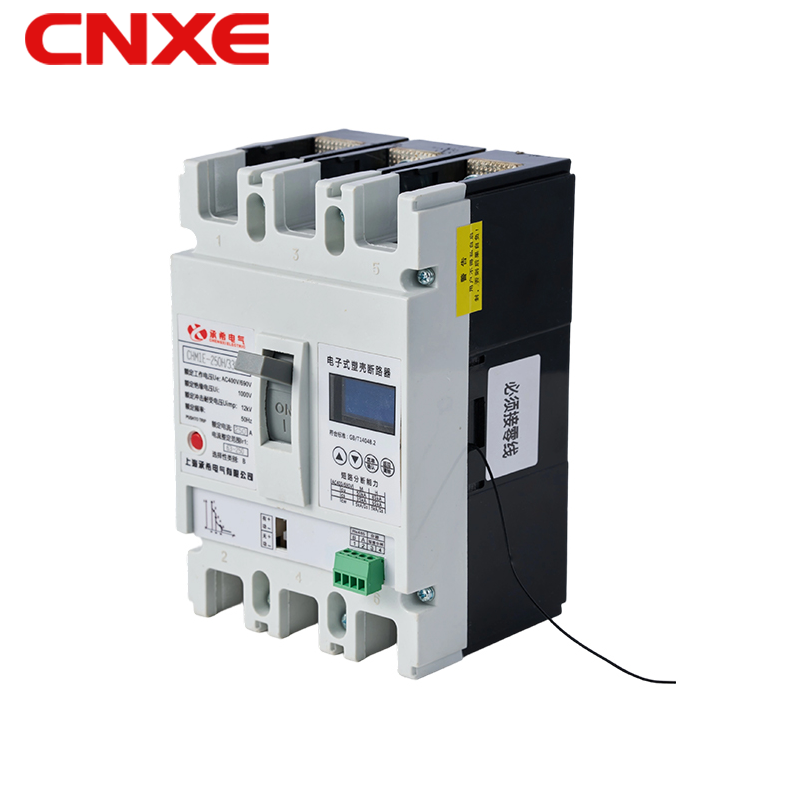

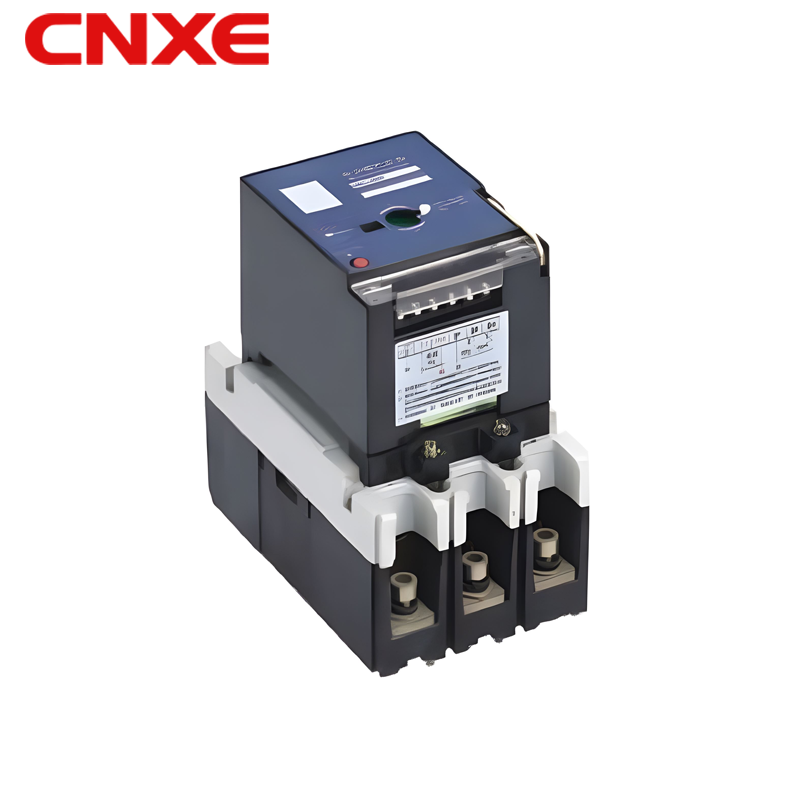

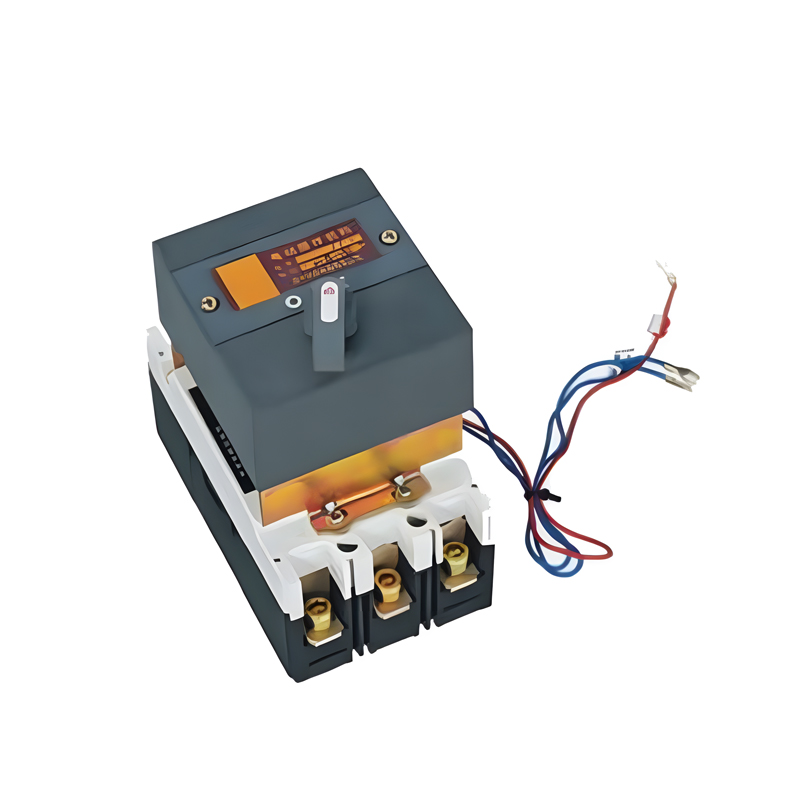

Los accesorios del disyuntor de caja moldeada electrónica CHM1LE/CHM1E incluyen varios tipos diferentes de válvulas solenoides. Cada producto tiene su propia función y aplicación específica:

1. Serie CML: Esta serie de válvulas solenoides es adecuada para aplicaciones de dispensación y mezcla. Cuenta con un puerto NPT de 1/8 de pulgada para un control preciso del fluido.

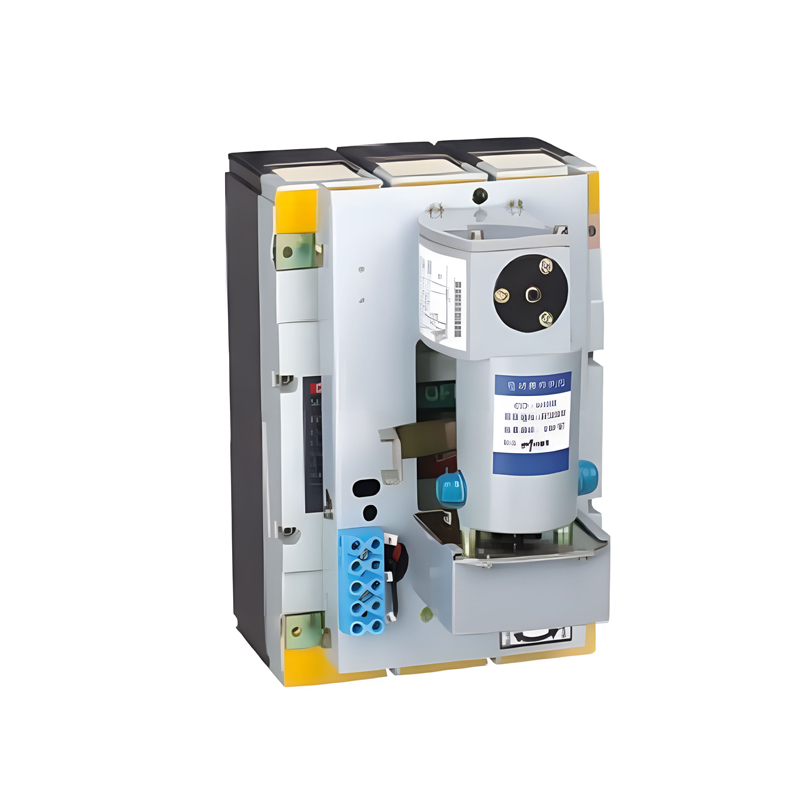

2. Serie CDM: Esta serie cuenta con actuadores eléctricos, adecuados para aplicaciones que requieren control eléctrico, lo que permite la operación remota y el control automatizado.

3. Serie CD: Esta serie presenta actuadores eléctricos, diseñados para una gama más amplia de aplicaciones, proporcionando una solución de control eléctrico confiable.

4. Serie LCD: esta serie cuenta con actuadores eléctricos, que pueden contar con una pantalla de cristal líquido (LCD) para una interfaz de operador y un monitoreo de estado más intuitivos.

Estos productos son adecuados para automatización industrial, control de fluidos y otros campos, satisfaciendo diversas necesidades de control.

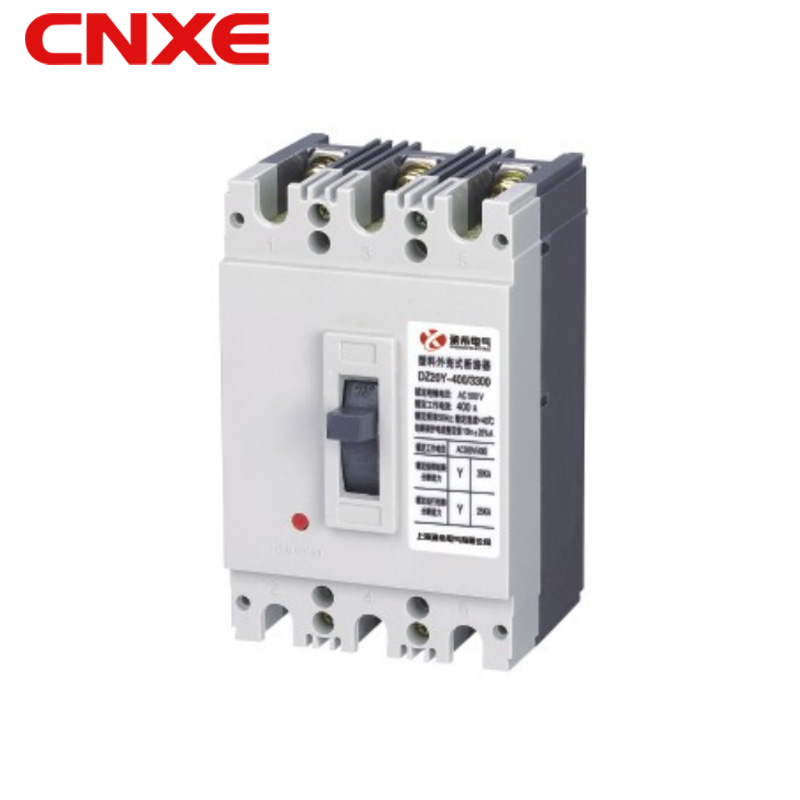

El disyuntor de caja moldeada de la serie DZ20 es un dispositivo de protección eléctrica diseñado para salvaguardar los circuitos contra sobrecargas y cortocircuitos.

Características del material

- La carcasa está fabricada con materiales altamente resistentes a impactos y con gran capacidad retardante de llama, lo que garantiza estabilidad estructural y seguridad en entornos exigentes.

- Estos materiales no solo resisten impactos físicos, sino que también reducen la propagación del fuego en caso de incendio, mejorando la fiabilidad protectora del equipo.

Características funcionales

- Incorpora protección contra sobrecargas y cortocircuitos, con desconexión rápida para evitar daños en equipos y líneas.

- Incluye un mecanismo de operación manual que permite abrir o cerrar el disyuntor de forma segura cuando se requiera.

Opciones de montaje

- Compatible con distintos métodos de instalación, como montaje fijo y montaje en riel DIN, ofreciendo flexibilidad según las necesidades del sistema.

- Esta versatilidad lo hace adecuado para diversos sistemas de control y distribución eléctrica.

Ámbitos de aplicación

- Ampliamente utilizado en redes de distribución eléctrica de edificios industriales, comerciales y residenciales, protegiendo equipos como motores y transformadores.

- Especialmente indicado en aplicaciones que requieren operación y mantenimiento frecuentes, como líneas de producción o complejos comerciales.

Seguridad y fiabilidad

- Cumple con las normas de seguridad eléctrica pertinentes, garantizando protección estable en diferentes condiciones de operación.

- Cada unidad se somete a un riguroso control de calidad y pruebas de fiabilidad, asegurando una larga vida útil.

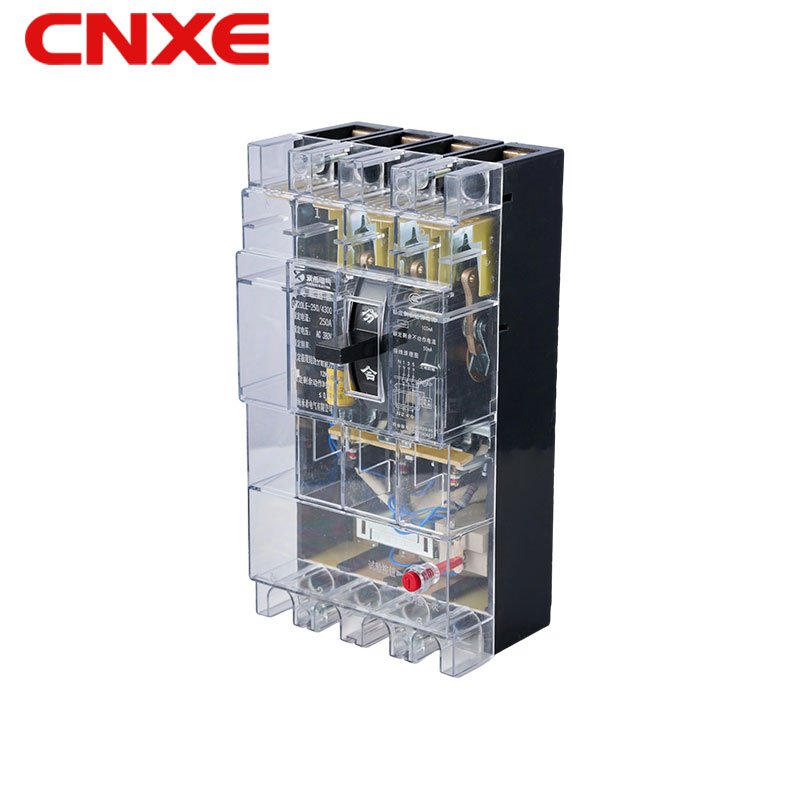

El disyuntor de fuga de la serie DZ20LE está diseñado con una carcasa transparente, especialmente indicado para cuadros eléctricos compactos que requieren alto rendimiento en un espacio reducido.

Características principales

1. Carcasa transparente: facilita la observación directa de los componentes internos para mantenimiento y resolución de fallas.
2. Diseño modular: la disposición optimizada de los componentes internos simplifica la instalación, sustitución y mantenimiento.
3. Alto grado de protección: la carcasa protege frente a polvo y salpicaduras de agua, garantizando un funcionamiento fiable en entornos exigentes.
4. Versatilidad: adecuado para diversas aplicaciones de control eléctrico, incluyendo automatización industrial y sistemas de distribución.
5. Seguridad: los componentes cumplen con las normas de seguridad eléctrica, proporcionando protección efectiva para los operadores.

Ámbitos de aplicación

El DZ20LE se utiliza ampliamente en fabricación, construcción, gestión de energía y otras industrias, satisfaciendo las necesidades de protección y control eléctrico en sistemas modernos.

Descripción del producto:
1. Capacidad de protección central
Protección contra sobrecarga: Equipado con un sistema de disparo magnético térmico incorporado, detecta con precisión la corriente de sobrecarga del circuito. Cuando la corriente continúa excediendo el valor nominal, el elemento térmico se calienta lentamente y activa el disparo, evitando el sobrecalentamiento y el envejecimiento del circuito a largo plazo;
Protección contra cortocircuitos: el módulo de disparo electromagnético responde en milisegundos (≤ 0,1 s), se desconecta instantáneamente cuando la corriente de cortocircuito alcanza el umbral, bloquea la propagación del arco y previene accidentes graves como la quema de la caja de distribución y la explosión del equipo;
Protección extendida opcional: algunos modelos admiten protección contra bajo voltaje, sobrevoltaje y falla a tierra, adecuados para equipos de precisión con altos requisitos de calidad de suministro de energía (como PLC, convertidor de frecuencia).
2. Durabilidad de grado industrial
Sistema de contacto: utiliza contactos de aleación de plata, resistentes al desgaste y al arco, con una frecuencia de ruptura de más de 10000 veces y operación de alta frecuencia a largo plazo sin fallas;
Material de la carcasa: plástico de ingeniería ignífugo, resistente a impactos, resistente a altas temperaturas (capaz de soportar altas temperaturas a corto plazo de 120 ℃), adecuado para entornos complejos como talleres de fábrica y cajas de distribución al aire libre;
Diseño sellado: nivel de protección IP30, a prueba de polvo y salpicaduras, para evitar que el polvo y el vapor de agua entren al interior y provoquen cortocircuitos.

Valor de usuario
Reducción de costos: evite el desgaste de los equipos y el cierre de la línea de producción causado por cortocircuitos/sobrecargas, y reduzca las pérdidas por mantenimiento y cierre;
Sin preocupaciones: durabilidad de grado industrial, múltiples protecciones, sin necesidad de mantenimiento frecuente, funcionamiento estable a largo plazo;
Cumplimiento: Cumple con estándares nacionales como GB/T 14048.2 y cumple con los requisitos de las especificaciones de distribución de energía para la producción de seguridad industrial.

Recomendaciones de instalación y mantenimiento.
Antes de la instalación, confirme que el voltaje/corriente del circuito coincida con los parámetros del disyuntor y que el cableado trifásico debe corresponder a la secuencia de fases;
El modelo tipo cajón debe garantizar que el cajón esté en estrecho contacto con el gabinete para evitar conexiones virtuales y generación de calor;
Verifique los contactos y terminales del cableado cada seis meses, limpie el polvo y evite una resistencia excesiva de los contactos;
Después de una interrupción por cortocircuito, se debe verificar el estado del contacto y, si hay erosión, se debe reemplazar de manera oportuna.
